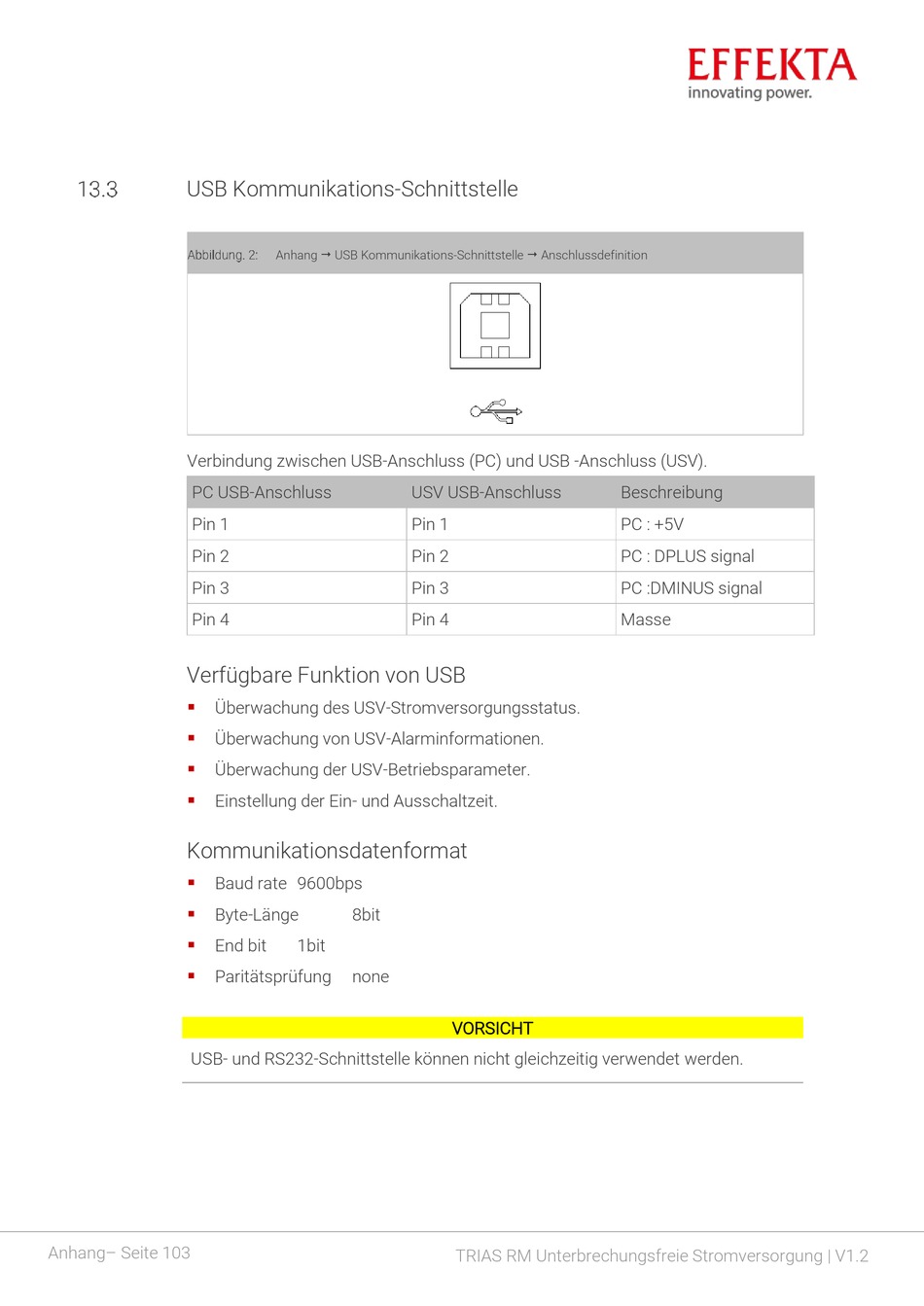

USB Kommunikations-Schnittstelle

Verbindung zwischen USB-Anschluss (PC) und USB -Anschluss (USV).
PC USB-Anschluss
Pin 1
Pin 2
Pin 3
Pin 4
Verfügbare Funktion von USB
▪ Überwachung des USV-Stromversorgungsstatus.
▪ Überwachung von USV-Alarminformationen.
▪
Überwachung der USV-Betriebsparameter.
▪
Einstellung der Ein- und Ausschaltzeit.
Kommunikationsdatenformat
▪
Baud rate 9600bps
▪
Byte-Länge
▪
End bit
▪
Paritätsprüfung
USB- und RS232-Schnittstelle können nicht gleichzeitig verwendet werden.
Anhang– Seite 103
Anhang  USB Kommunikations-Schnittstelle  Anschlussdefinition
USV USB-Anschluss
Pin 1
Pin 2
Pin 3
Pin 4
8bit
1bit
none
Beschreibung
PC : +5V
PC : DPLUS signal
PC :DMINUS signal
Masse
VORSICHT
TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2
