5.8.2
Befestigung Drahtspulenaufnahme (Einstellung Vorspannung)
Da die Spulenbremse auch zur Befestigung der Drahtspulenaufnahme dient, sind bei
jedem Spulenwechsel, bzw. vor jedem Einstellen der Spulenbremse folgende
Arbeitsschritte durchzuführen.
Pos. Symbol
1
2
3
•
Abdeckung der Drahtfördereinheit öffnen.
•
Innensechskantschraube der Befestigungs- und Bremseinheit lösen bis die Schraube komplett vom
Gewinde der Drahtspulenaufnahme gelöst wurde (Schraube nicht herausziehen um das Verlieren von
Kleinteilen zu vermeiden).
•
Befestigungs- und Bremseinheit mit Innensechskantschraube in der Drahtspulenaufnahme
mindestens mit 4 kompletten Umdrehungen (4 x 360°) im Uhrzeigersinn vorspannen.
099-005033-EW500
15.01.2010
Beschreibung
0
Drahtspulenaufnahme
Befestigungs- und Bremseinheit
Innensechskantschraube

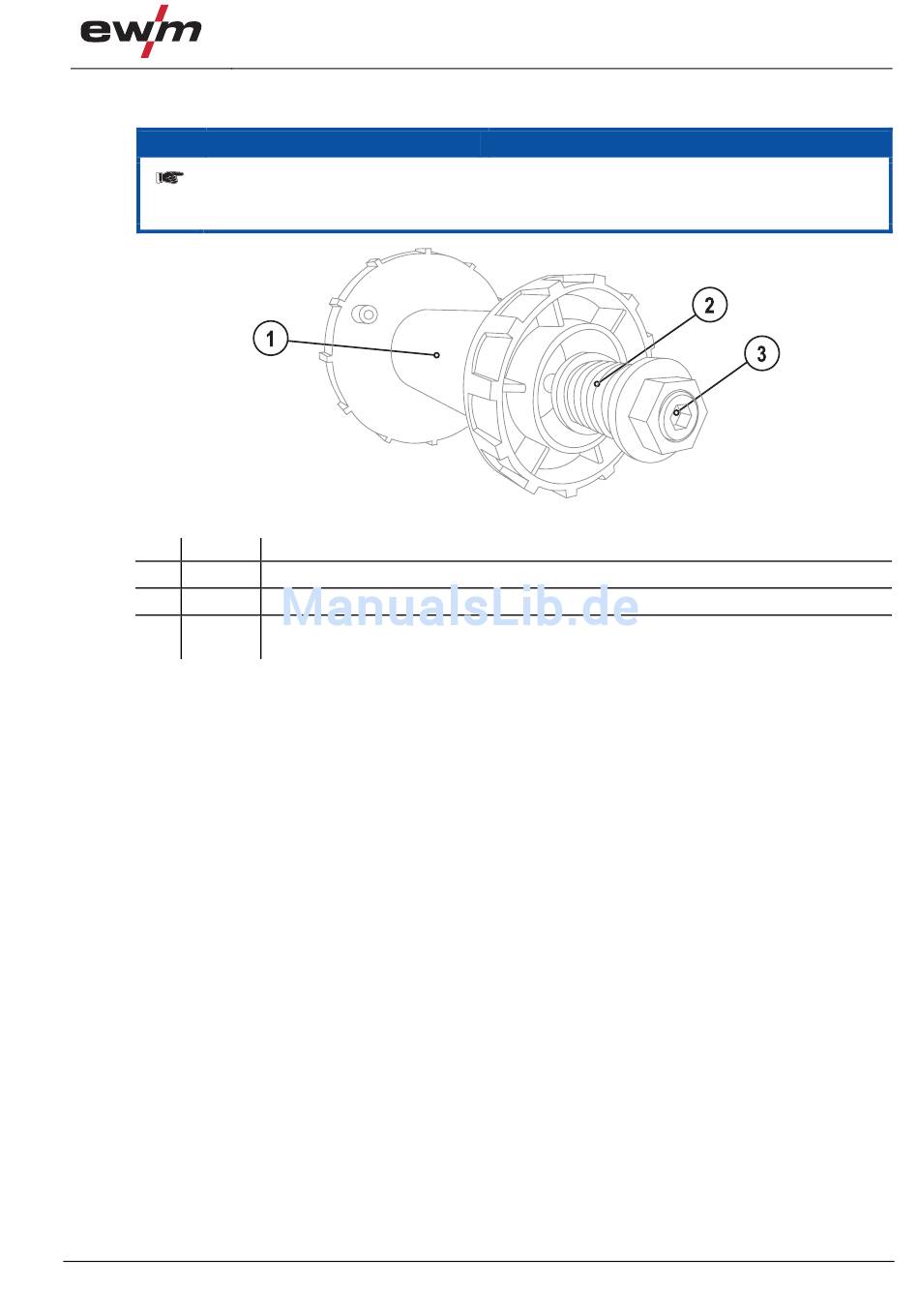

Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Aufbau und Funktion
HINWEIS
Abbildung 5-5
MIG/MAG-Schweißen
33
