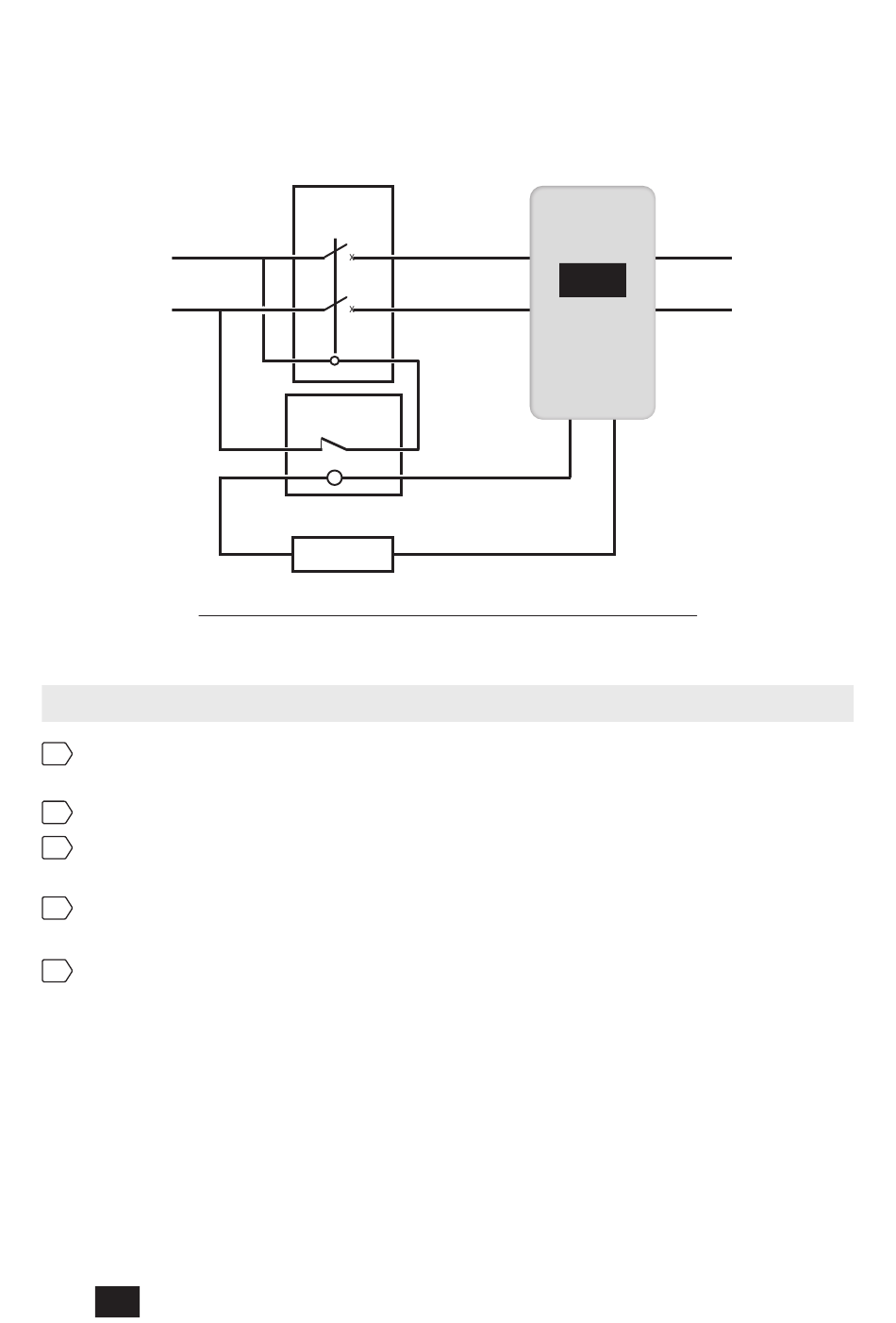

• Rückspeisungsschutz-Anschlussschema:
Bitte beachten Sie für die Installation des Rückspeisungsschutzgeräts zwischen AC-Eingang und
USV das Diagramm unten.
L
N
(Abbildung 7-2: Rückspeisungsschutz-Anschlussschema)
7.3. V
erdrahtung Bei einzelner
1
Entfernen Sie die Klemmenabdeckung, dann sehen Sie die in Abbildung 7-3 gezeigten
Kabelanschlussblöcke.
2
Stellen Sie sicher, dass sich der Eingangsschütz in der Position AUS befindet.
3
Wählen Sie Eingangs- und Ausgangskabel aus, die zur Kapazität und zum Modell Ihrer USV
passen.
4
Schließen Sie die Kabel für AC-Quelle/Ausgang/externe Batterieeinheit an den
Kabelanschlussblock an. Siehe Abbildung 7-3.
5
Erden Sie die USV.
44
DE
Contactor
L
N
Control relay
DC 12V
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
UPS
Dry
Contact
e
inheit
L
N
