14
Schalten Sie den USV-AUSGANGSSCHÜTZ des manuellen Bypass ein.
15

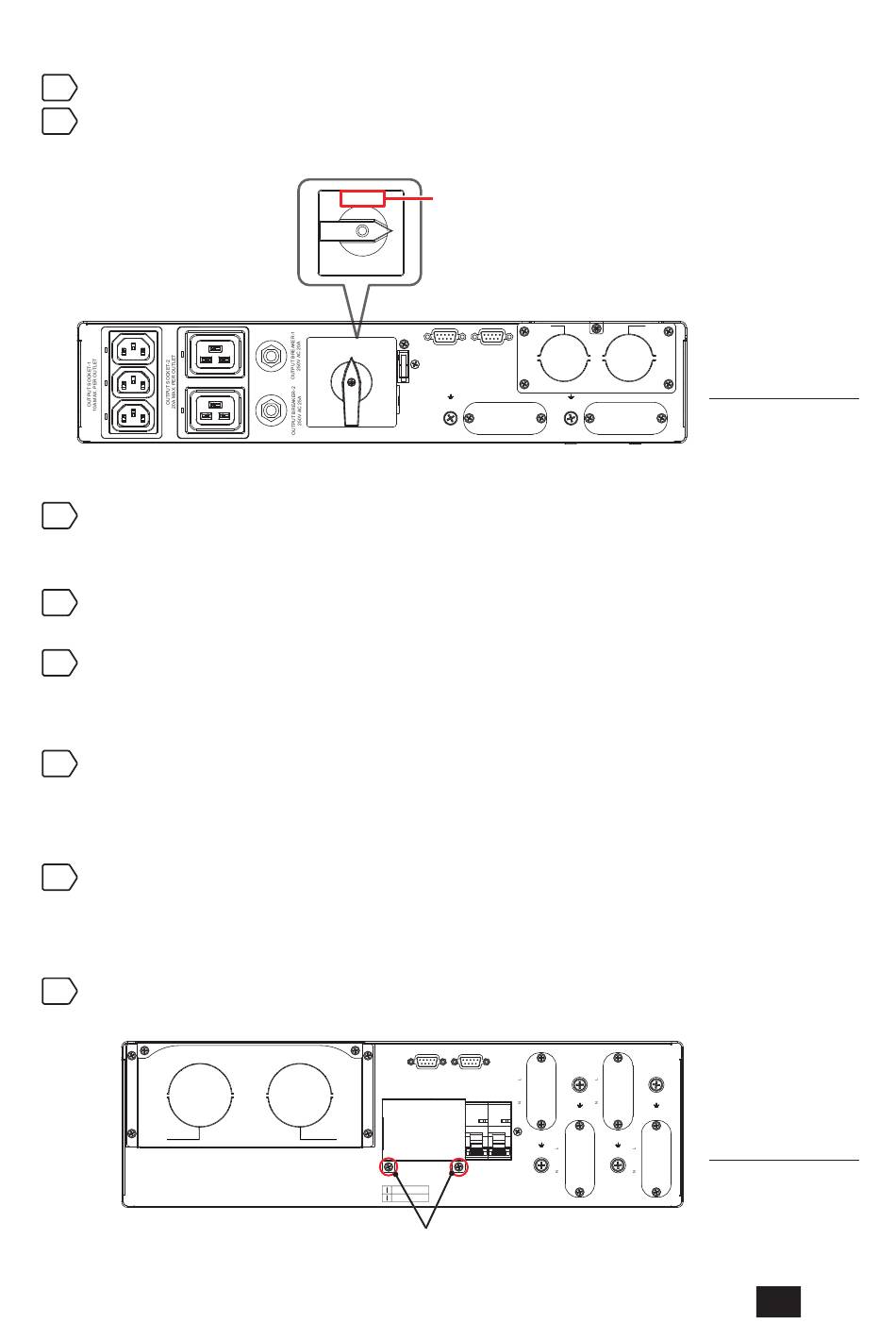

Schalten Sie den SCHALTER FÜR MANUELLEN BYPASS am manuellen Bypass in die
Position NORMAL (siehe Abbildung 10-17).
16
Bringen Sie die Abdeckung des SCHALTERS FÜR MANUELLEN BYPASS am manuellen
Bypass wieder an. Der Detektor für den manuellen Bypass wird hierdurch automatisch
deaktiviert.
17
Halten Sie die EIN/AUS-Taste der USV 3 Sekunden lang gedrückt und lassen Sie los, wenn
Sie ein einzelnes akustisches Signal hören, um die USV einzuschalten.
18
Das USV-System ist bereit für den Normalbetrieb. Weitere Informationen finden Sie im USV-
Benutzerhandbuch.
• NRT3-OP-PMB
1
Halten Sie die EIN/AUS-Taste der USV1 3 Sekunden lang gedrückt, lassen Sie los, wenn Sie
ein einzelnes akustisches Signal hören, wählen Sie mit der Auf- oder Ab-Taste die Option ‚Yes'
(Ja) aus und drücken Sie die Enter-Taste, um Ihre Auswahl zu bestätigen. Der Wechselrichter ist
ausgeschaltet und die USV1 schaltet in den Bypass-Modus um.
2
Halten Sie die EIN/AUS-Taste der USV2 3 Sekunden lang gedrückt, lassen Sie los, wenn Sie
ein einzelnes akustisches Signal hören, wählen Sie mit der Auf- oder Ab-Taste die Option ‚Yes'
(Ja) aus und drücken Sie die Enter-Taste, um Ihre Auswahl zu bestätigen. Der Wechselrichter ist
ausgeschaltet und die USV2 schaltet in den Bypass-Modus um.
3
Entfernen Sie die in Abbildung 10-18 gezeigten Schrauben, um die Abdeckung des
BYPASSSCHÜTZES abzunehmen.
OUTPUT
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
NORMAL Position
NORMAL
By
pass
MANUAL BYPASS SWITCH
NORMAL
TO UPS PARALLEL TO UPS PARALLEL
By
pass
TO
TO UPS PARALLEL
TO UPS PARALLEL
BYPASS BREAKER
OUTPUT BREAKER
WARNING:
ONLY AUTHORIZED SERVICE PERSONNEL
CAN REMOVE THIS COVER PLATE.
REMOVING THIS COVER PLATE WILL CAUSE
THE INVERTER TO SHUTDOWN. SEE THE
INPUT
USERS MANUAL FOR INSTRUCTIONS.
UPS-1
BYPASS MODE
UPS MODE
Screws
OUTPUT
INPUT
L
N
L
N
UPS OUTPUT
TO
UPS INPUT
TO UPS-1 OUTPUT
TO UPS-1 INPUT
UPS-2
TO UPS-2 OUTPUT
TO UPS-2 INPUT
(Abbildung 10-17)
(Abbildung 10-18)
