4. RÜCKSEITE
Modelle:
NRT3-U5000 & NRT3-U5000C & NRT3-U7000 & NRT3-U7000C & NRT3-U7000CLA &
NRT3-U7000CLAC & NRT3-U9000 & NRT3-U9000C & NRT3-U11000 & NRT3-U11000C &
NRT3-U11000CLA & NRT3-U11000CLAC
Die Rückseiten der oben genannten Modelle sehen ähnlich aus. Sie unterscheiden sich nur
beim Aufdruck zu Batteriespannung und DC-Wert. Detaillierte Informationen über den Aufdruck
zu Batteriespannung und DC-Wert finden Sie in der Tabelle unten. Hier ist als Beispiel nur die
Rückseite des USV-Modells mit 5 kVA gezeigt (siehe Abbildung 4-1).
1 2
PARALLEL
Nr. Artikel
1
Intelligenter Steckplatz
2
Parallelschnittstellen
24
DE
3 4 5
PARALLEL DRY CONTACT REPO RS-485
P1 P2 P3 P4
NOTE :
Remove the terminal
cover plate and you will
see the wiring terminal
blocks.

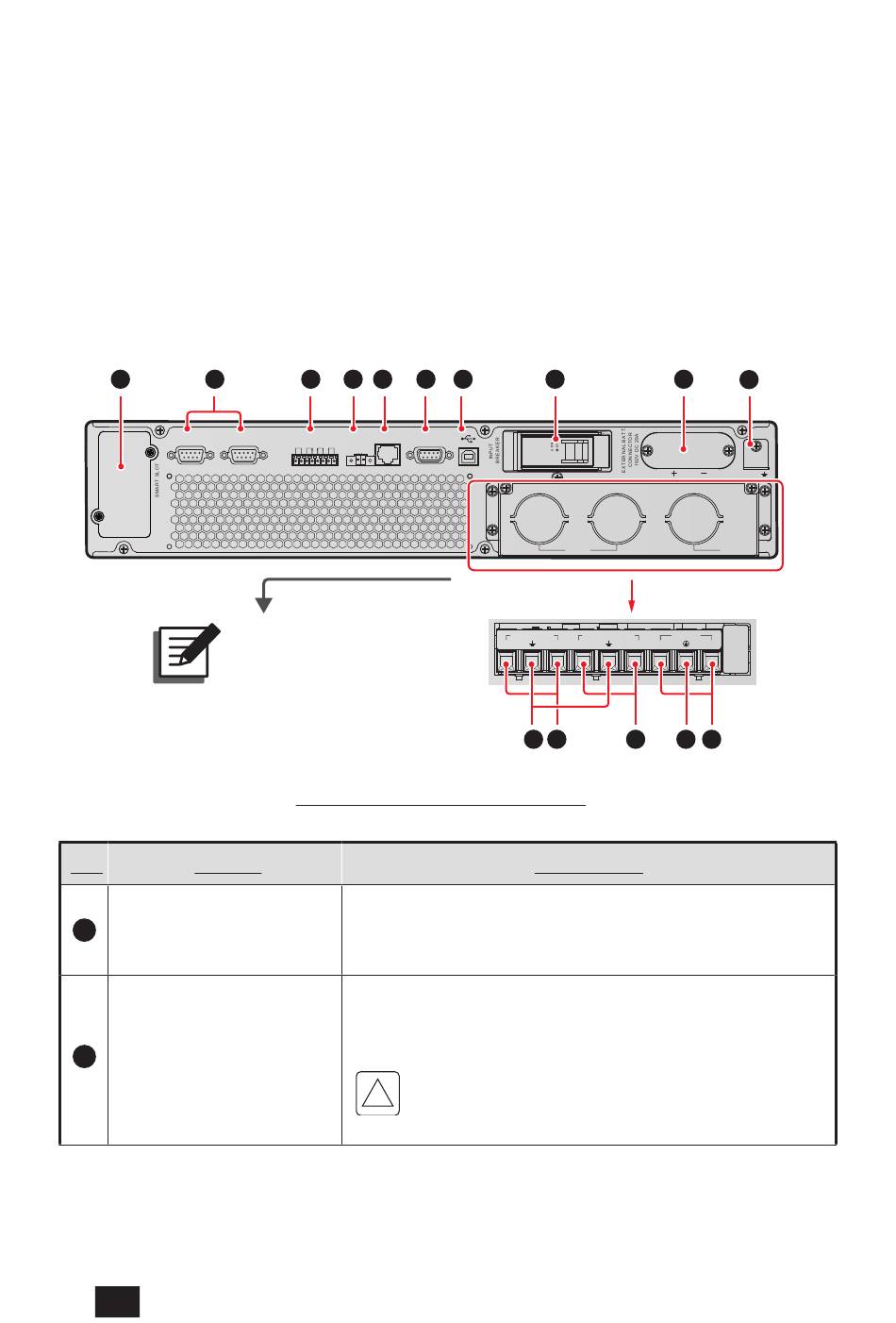

(Abbildung 4-1: 5 kVA – Rückseite)
Für die Installation einer optionalen Karte.
Weitere Informationen finden Sie in Kapitel 5: Kommuni-
kationsschnittstellen.
Für die USV-Parallelkommunikation. Weitere Informa-
tionen finden Sie in Kapitel 5: Kommunikationsschnitt-
stellen.
!
6 7 8
RS-232
O U T P
UPS OUTPUT
L N L
11 12

Funktionen

Führen Sie die Parallelkonfiguration mit der
Daisy-Chain-Methode aus, um ihre Zuverlässig-
keit zu erhöhen.
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
9 10
TMOV
U T N I P U T
POWER SHARE
AC INPUT
PARALLEL OUTPUT
N L N
15 13 14
