socomec NETYS RT 5000 VA Benutzerhandbuch Seite 87

15
Entnehmen Sie nun USV1, USV2 und die externe(n) Batterieeinheit(en) und führen Sie die
Wartung durch.
16
Montieren Sie USV1, USV2 und die externe(n) Batterieeinheit(en) nach Abschluss der
Wartungsarbeiten wieder.
17
Schließen Sie alle Batteriekabel, Stromkabel und Kommunikationskabel wieder an.
18
Schalten Sie den LS-Schalter an jeder angeschlossenen externen Batterieeinheit ein.
19
Schalten Sie den EINGANGSSCHÜTZ der USV1 ein.
20
Schalten Sie den EINGANGSSCHÜTZ der USV2 ein.
21
Schalten Sie UPS-1 OUTPUT BREAKER (Ausgangsschütz USV-1) am manuellen Bypass ein.
22
Schalten Sie UPS-2 OUTPUT BREAKER (Ausgangsschütz USV-2) am manuellen Bypass ein.
23
Schalten Sie den BYPASSSCHÜTZ des manuellen Bypass in die Position OFF (AUS).

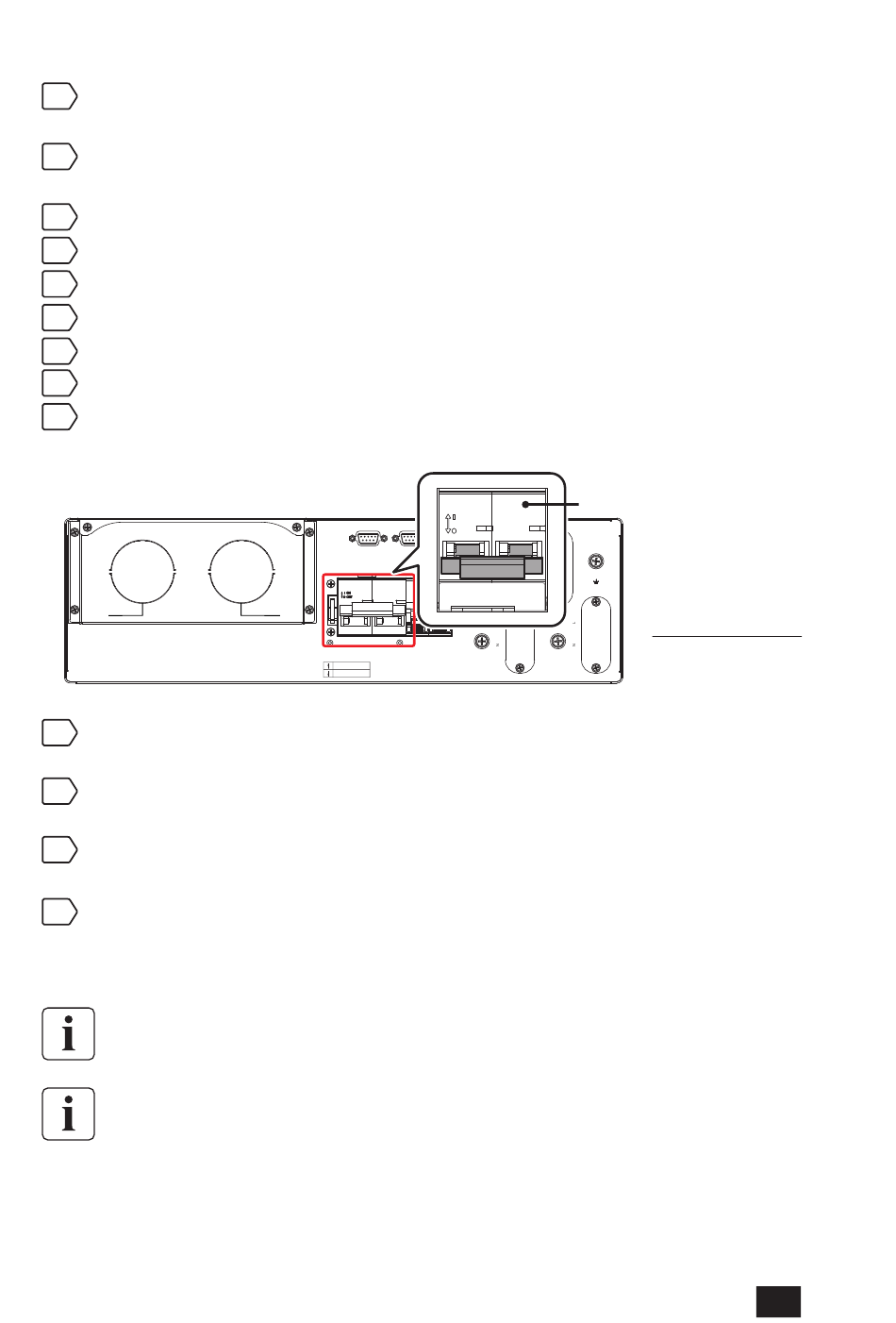

Die Postionen ON (EIN)/OFF (AUS) sind am BYPASSSCHÜTZ aufgedruckt (siehe Abbildung 10-21).
OUTPUT
24
Bringen Sie die Abdeckung des BYPASSSCHÜTZES am manuellen Bypass wieder an. Der
Detektor für den manuellen Bypass wird hierdurch automatisch deaktiviert.
25
Halten Sie die EIN/AUS-Taste der USV1 3 Sekunden lang gedrückt und lassen Sie los, wenn
Sie ein einzelnes akustisches Signal hören, um die USV1 einzuschalten.
26
Halten Sie die EIN/AUS-Taste der USV2 3 Sekunden lang gedrückt und lassen Sie los, wenn
Sie ein einzelnes akustisches Signal hören, um die USV2 einzuschalten.
27
Das USV-System ist bereit für den Normalbetrieb. Weitere Informationen finden Sie im USV-
Benutzerhandbuch.
Falls Probleme auftreten, die Sie nicht lösen können, wenden Sie sich an Ihren Händler vor
Ort oder an den Kundendienst, um weitere Informationen zu erhalten. Versuchen Sie nicht,
die Probleme selbst zu lösen, wenn Sie nicht entsprechend geschult wurden.
If you need to maintein only one of the two UPS, please follow the procedure above and
remove and disconnect only the interested UPS (steps from 10 to 16).
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
TO UPS PARALLEL TO UPS PARALLEL
BYPASS BREAKER OUTPUT BREAKER
INPUT
UPS-1 UPS-2
BYPASS MODE
UPS MODE
Bypass Breaker
ON
OFF
TO UPS-1 INPUT
TO UPS-2 OUTPUT TO UPS-2 INPUT
(Abbildung 10-21)
87
DE
