• NRT3-OP-PMB
Die gesamte Ausrüstung und das USV-System müssen ordnungsgemäß angeschlossen sein und es muss
eine akzeptable AC-Spannung anliegen. Weitere Informationen finden Sie im USV-Benutzerhandbuch.
Entfernen Sie am manuellen Bypass keinesfalls die Abdeckung des BYPASSSCHÜTZES
während des Betriebs.
Bevor Sie mit dem Bypass-Betrieb beginnen, stellen Sie sicher, dass die USV auf
Standbymodus = Bypassausgang eingestellt ist. Siehe Abschnitt 9.1.2.
1
Schalten Sie den Hauptnetzschütz an der Servicekonsole ein.
2
Schalten Sie UPS-1 OUTPUT BREAKER (Ausgangsschütz USV-1) am manuellen Bypass ein.
3
Schalten Sie UPS-2 OUTPUT BREAKER (Ausgangsschütz USV-2) am manuellen Bypass ein.
4
Schalten Sie den LS-Schalter an jeder angeschlossenen externen Batterieeinheit ein.
5
Schalten Sie den EINGANGSSCHÜTZ der USV1 ein. Danach laufen die Lüfter an und die
USV1 arbeitet im Bypass-Modus.
6
Schalten Sie den EINGANGSSCHÜTZ der USV2 ein. Danach laufen die Lüfter an und die
USV2 arbeitet im Bypass-Modus.
Falls es zu einer Stromunterbrechung kommt, während sich USV1 und USV2 beide im
Bypass-Modus befinden, sind die angeschlossenen Lasten nicht geschützt.
7
Schalten Sie die angeschlossenen Lasten ein.
8
Halten Sie die EIN/AUS-Taste der USV1 3 Sekunden lang gedrückt und lassen Sie los, wenn
Sie ein einzelnes akustisches Signal hören, um die USV1 einzuschalten.
9
Halten Sie die EIN/AUS-Taste der USV2 3 Sekunden lang gedrückt und lassen Sie los, wenn
Sie ein einzelnes akustisches Signal hören, um die USV2 einzuschalten.
10
Weitere Informationen finden Sie im USV-Benutzerhandbuch.
10.2.8. W
Artung
• NRT3-OP-MBP
Bevor Sie mit dem Bypass-Betrieb beginnen, stellen Sie sicher, dass die USV auf
Standbymodus = Bypassausgang eingestellt ist. Siehe Abschnitt 9.1.2.
1
Halten Sie die EIN/AUS-Taste der USV 3 Sekunden lang gedrückt, lassen Sie los, wenn Sie
ein einzelnes akustisches Signal hören, wählen Sie mit der Auf- oder Ab-Taste die Option ‚Yes'
(Ja) aus und drücken Sie die Enter-Taste, um Ihre Auswahl zu bestätigen. Der Wechselrichter ist
ausgeschaltet und die USV schaltet in den Bypass-Modus um.
2

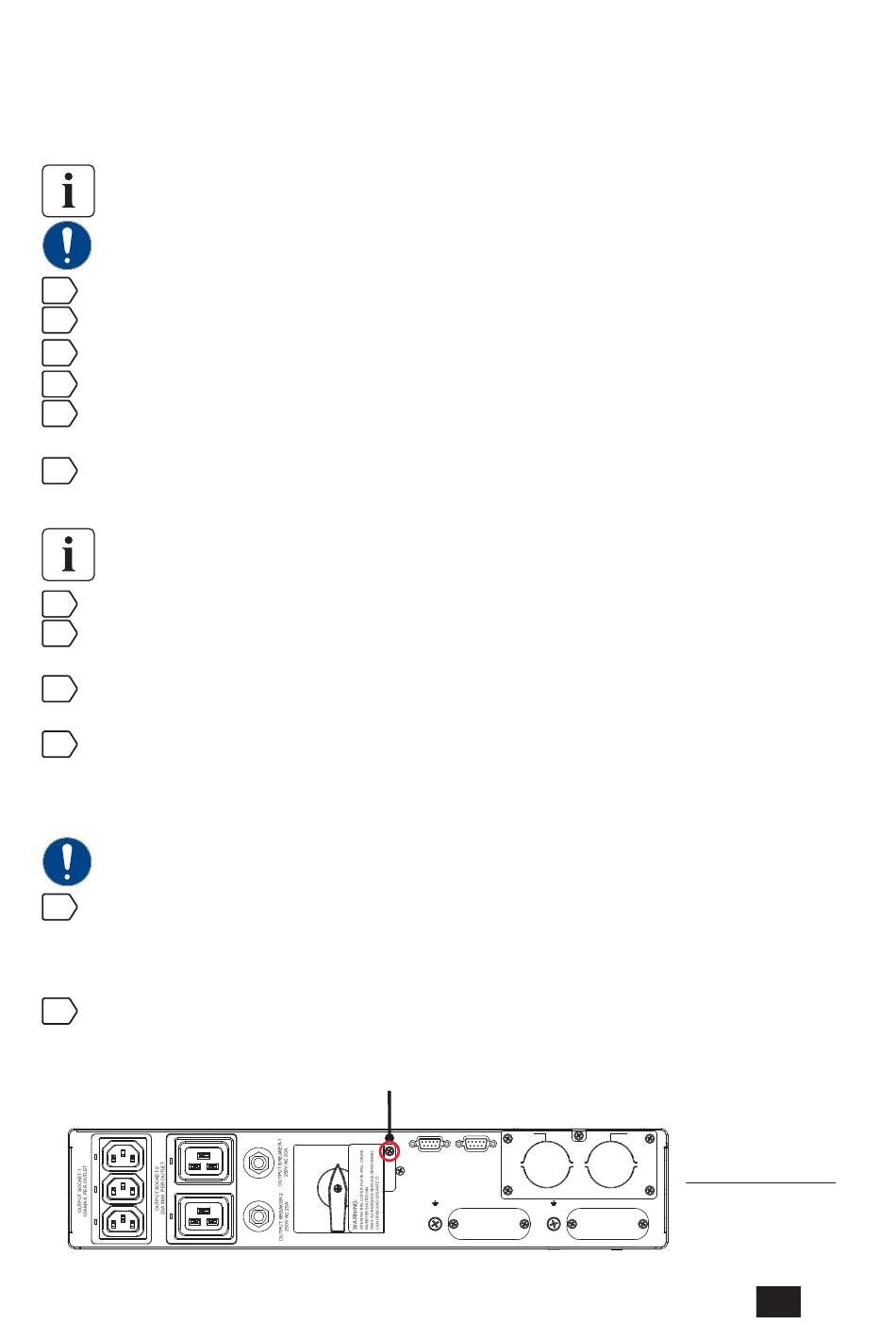

Entfernen Sie die in Abbildung 10-14 gezeigte Schraube, um die Abdeckung des
SCHALTERS FÜR DEN MANUELLEN BYPASS abzunehmen.
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
Screw
MANUAL BYPASS SWITCH
TO UPS PARALLEL TO UPS PARALLEL
TO UPS OUTPUT
OUTPUT
INPUT
L
N
L
N
TO UPS INPUT
(Abbildung 10-14)
