Anschluss - socomec NETYS RT 5000 VA Benutzerhandbuch

10.2.3. v

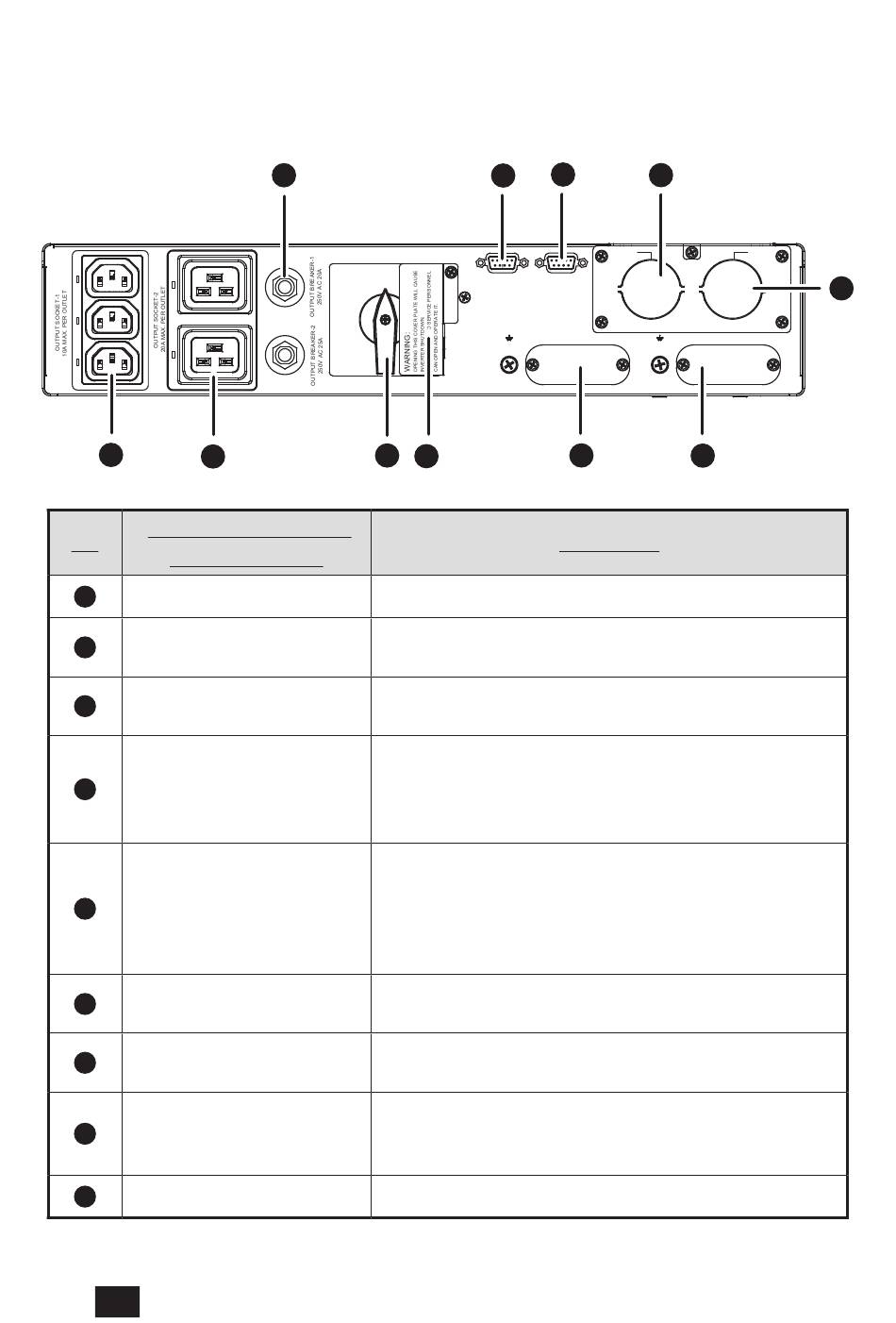

orDerAnSicht
6
6
• NRT3-OP-MBP
Artikel (Aufdruck auf
Nr.
der Vorderseite)
1
Input (Eingang)
To UPS Output
2
(Zum USV-Ausgang)
To UPS Input
3
(Zum USV-Eingang)
Manual Bypass Switch
4
(Schalter für manuellen
Bypass)
Warning (This is a Manual
Bypass Switch Cover Plate)
5
(Warnung: Dies ist die
Abdeckung eines Schalter
für manuellen Bypass)
Output Socket
6
(Ausgangssteckdose)
Output Breaker
7
(Ausgangsschütz)
To UPS Parallel
8
(Zur USV-Parallelschnitt-
stelle)
9
Output (Ausgang)
76
DE
7
MANUAL BYPASS SWITCH
4
5
Anschluss an das AC-Hauptnetz.
Anschluss an die USV-Ausgangsklemmen.
Anschluss an die AC-Eingangsklemmen der USV.
Kein Anschluss erforderlich. Schaltet die USV zu War-
tungszwecken in den Modus für manuellen Bypass,
ohne dass es zu einer Unterbrechung der Stromversor-
gung kommt.
Kein Anschluss erforderlich. Nachdem Sie die in
Abbildung 11 gezeigte Schraube entfernt haben, um
die Abdeckung zu entfernen, wird der MBP-Detektor
automatisch aktiviert und fordert die USV per Nachricht
zum Umschalten in den Bypass-Modus auf.
Anschluss an die kritischen Lasten.
Kein Anschluss erforderlich. Schützt die Ausgangs-
steckdose(n) vor Schäden durch Überlastung.
Anschluss an die Parallelschnittstelle der USV.
Anschluss an die kritischen Lasten.
8
8
OUTPUT
TO UPS PARALLEL TO UPS PARALLEL
L N
TO UPS OUTPUT
2

Anschluss

NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
9
INPUT
L N
TO UPS INPUT
3
1
