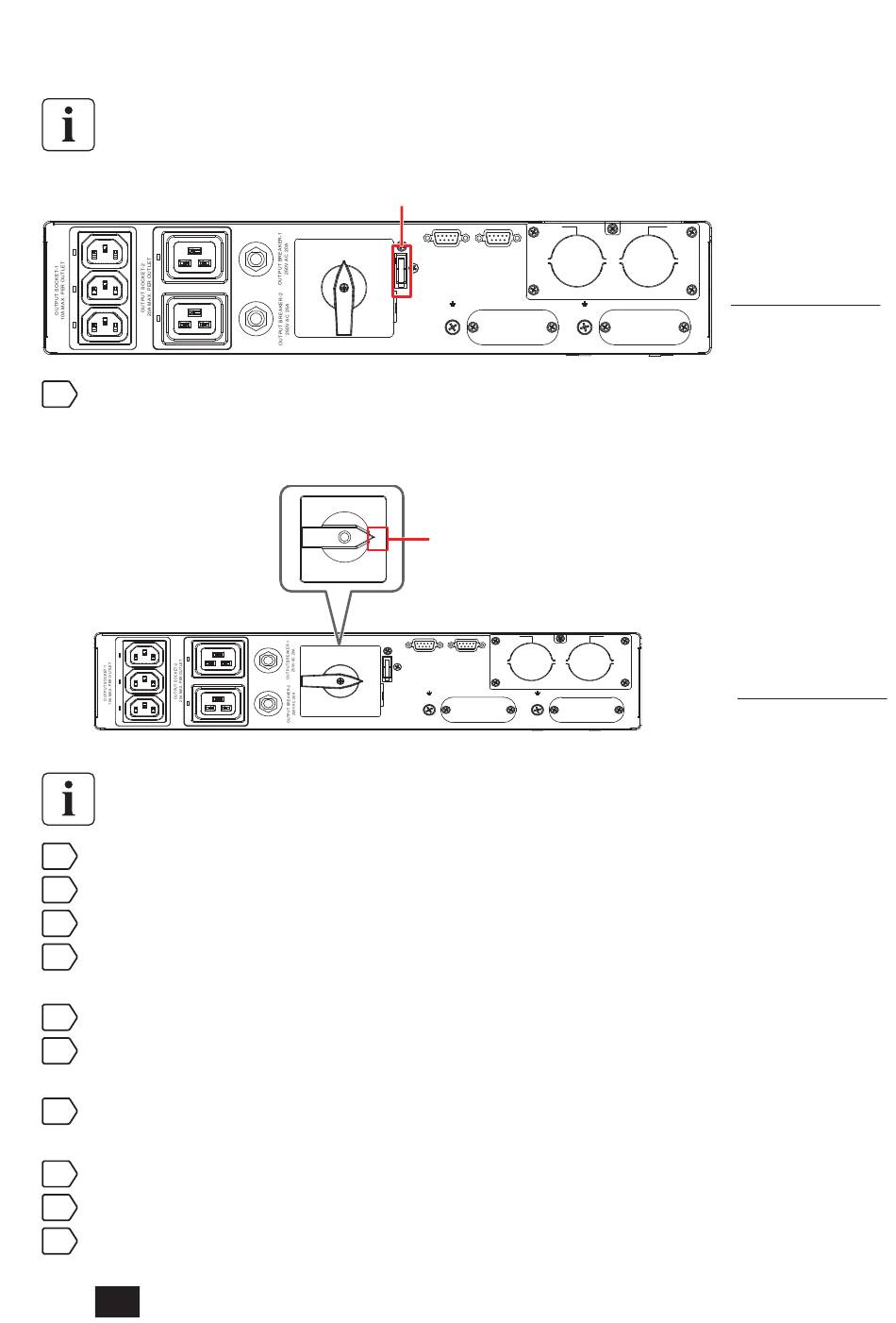

Unter der Abdeckung befindet sich ein Detektor für den manuellen Bypass
(siehe Abbildung 10-15), der automatisch aktiviert wird und die USV per Nachricht zum
Umschalten in den Bypass-Modus auffordert, sobald die Abdeckung entfernt wird.
3
Prüfen Sie, dass die USV im Bypass-Modus arbeitet, und schalten Sie anschließend
den SCHALTER FÜR MANUELLEN BYPASS am Bypass in die Position BYPASS (siehe
Abbildung 10-16). Die angeschlossenen Lasten werden jetzt über den Netzstrom versorgt.
Falls es zu einer Stromunterbrechung kommt, während sich der MBP im Bypass-Modus
befindet, sind die angeschlossenen Lasten nicht geschützt.
4
Schalten Sie den EINGANGSSCHÜTZ der USV aus.
5
Schalten Sie den LS-Schalter an jeder angeschlossenen externen Batterieeinheit aus.
6
Trennen Sie die Batteriekabel von der USV und der/den externen Batterieeinheit(en).
7
Trennen Sie die Stromkabel von den Klemmen TO UPS INPUT (Zum USV-Eingang) und TO
UPS OUTPUT (Zum USV-Ausgang) am manuellen Bypass.
8
Trennen Sie alle Kommunikationskabel von der USV-Rückseite.
9
Entnehmen Sie nun die USV und die externe(n) Batterieeinheit(en) und führen Sie die
Wartung durch.
10
Montieren Sie die USV und die externe(n) Batterieeinheit(en) nach Abschluss der
Wartungsarbeiten wieder.
11
Schließen Sie alle Batteriekabel, Stromkabel und Kommunikationskabel wieder an.
12
Schalten Sie den LS-Schalter an jeder angeschlossenen externen Batterieeinheit ein.
13
Schalten Sie den EINGANGSSCHÜTZ der USV ein.
84
DE
Manual Bypass Detector
MANUAL BYPASS SWITCH
TO UPS PARALLEL TO UPS PARALLEL
NORMAL
BYPASS Position
By
pass
MANUAL BYPASS SWITCH
NORMAL
TO UPS PARALLEL TO UPS PARALLEL
By
pass
OUTPUT
L N
TO UPS OUTPUT
OUTPUT INPUT
L N L N
TO UPS OUTPUT TO UPS INPUT
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
INPUT
(Abbildung 10-15)
L N
TO UPS INPUT
(Abbildung 10-16)
