10.3.6. A
nSchluSS
Anschluss der Lithium-Ionen-Batterieeinheit an die zugehörige USV
1. Schließen Sie ein Ende des mitgelieferten Batteriekabels an den Anschluss für die externe
Batterie an der USV an und schließen Sie das andere Ende an den Anschluss für die externe
Batterie ( ) an der Lithium-Ionen-Batterieeinheit an. Stellen
den Minuspol (-). Siehe Schritt ❶ in Abbildung 10-26.
Sie sicher, dass das Pluskabel (+) an den Pluspol (+) angeschlossen ist und das Minuskabel (-) an
2. Verwenden Sie das mitgelieferte RS-485-Kabel, um den RJ45-Port (bzw. RS-485-Port) der
USV und den RJ45-Port (bzw. RS-485-Port) der Lithium-Ionen-Batterieeinheit zu verbinden.
Siehe Schritt ❷ in Abbildung 10-26.

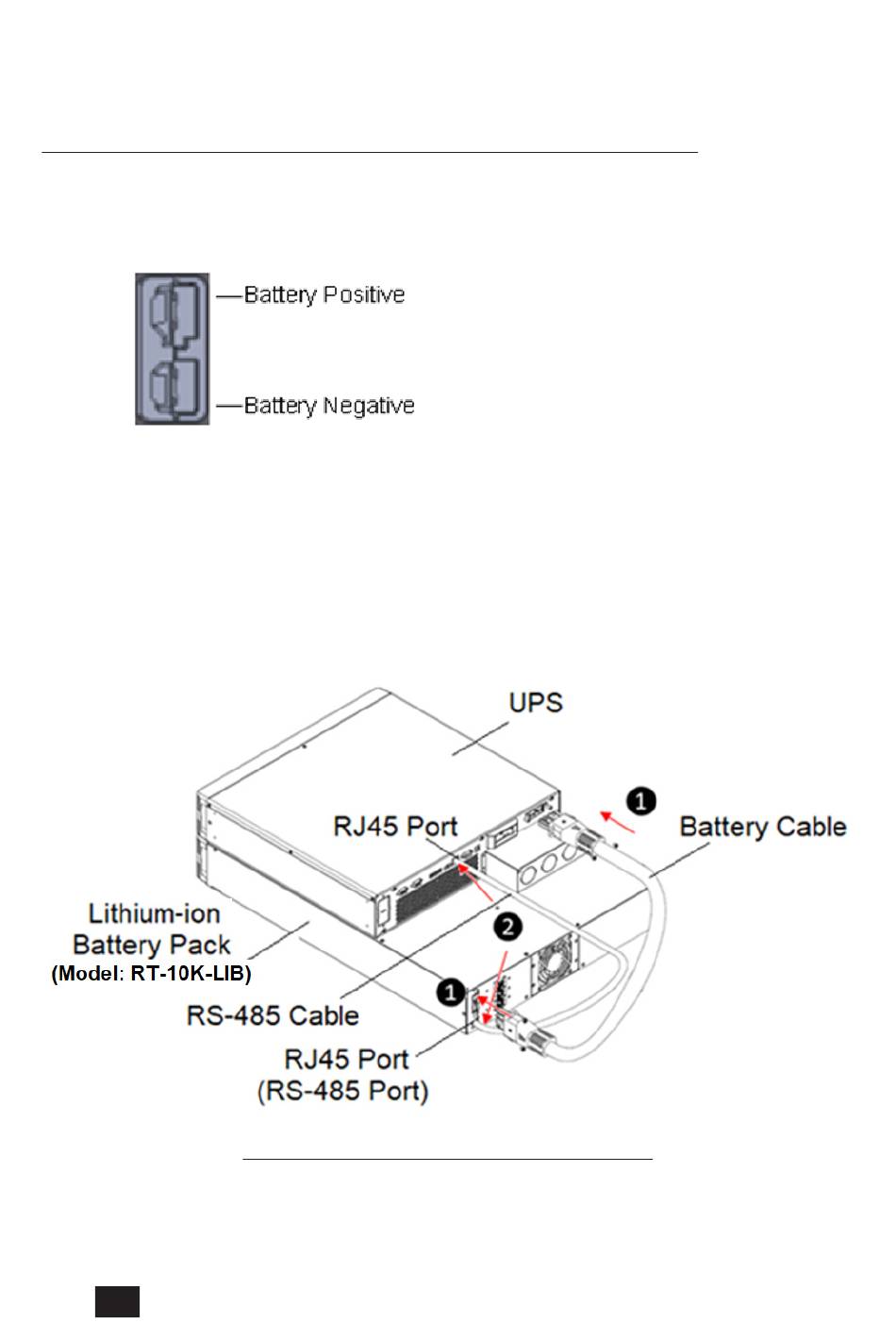

(Abbildung 10-26: Anschluss der LIB an die USV)
