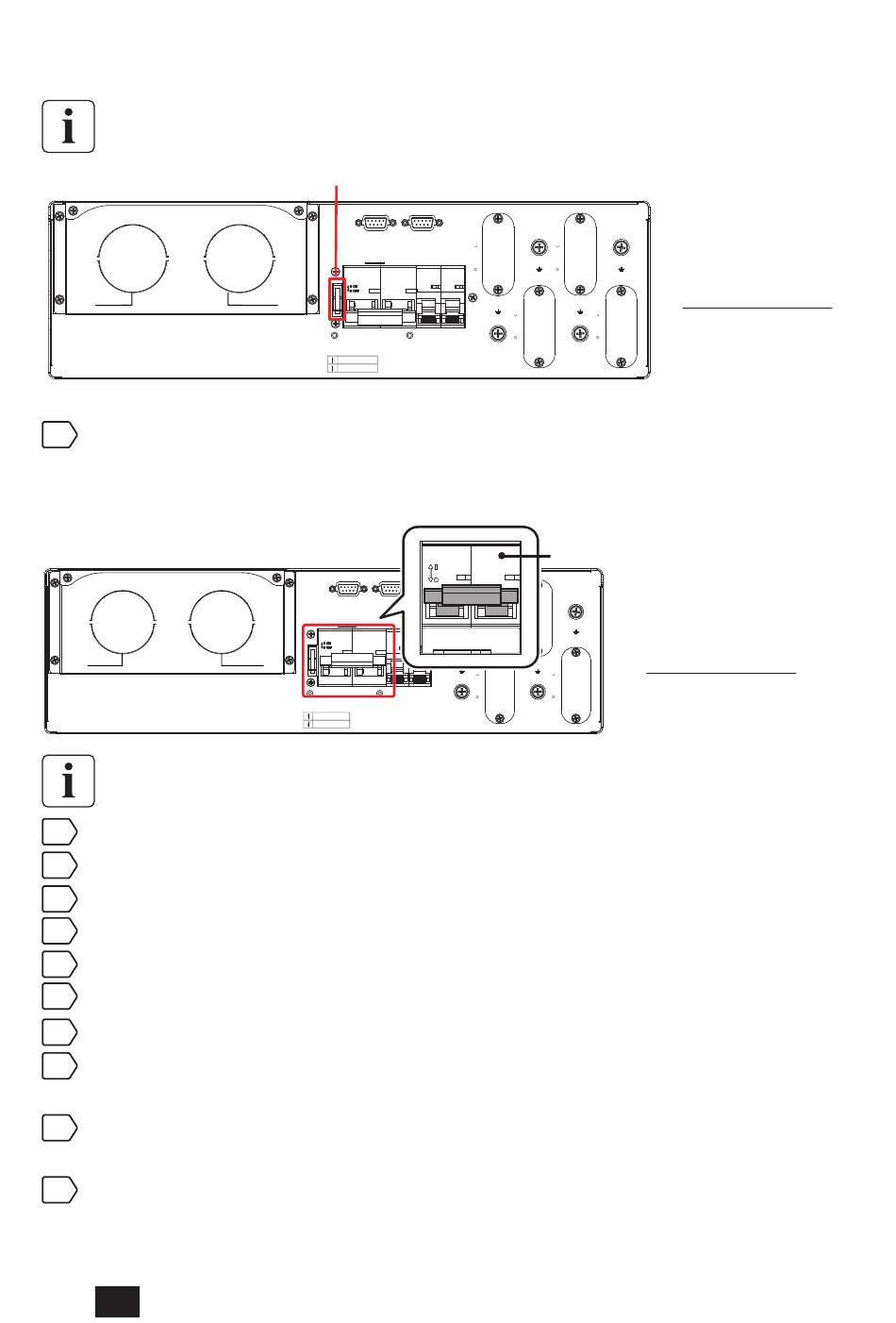

Unter der Abdeckung befindet sich ein Detektor für den manuellen Bypass (siehe
Abbildung 10-19), der automatisch aktiviert wird und die USV per Nachricht zum
Umschalten in den Bypass-Modus auffordert, sobald die Abdeckung entfernt wird.
OUTPUT
4
Stellen Sie sicher, dass sowohl USV1 als auch USV2 im Bypass-Modus arbeiten und schalten
Sie dann den BYPASSSCHÜTZ des manuellen Bypass in die Position ON (EIN). Die Postionen
ON (EIN)/OFF (AUS) sind am BYPASSSCHÜTZ aufgedruckt (siehe Abbildung 10-20).
Die angeschlossenen Lasten werden jetzt über den Netzstrom versorgt.
OUTPUT
Falls es zu einer Stromunterbrechung kommt, während sich der PMB im Bypass-Modus
befindet, sind die angeschlossenen Lasten nicht geschützt.
5
Schalten Sie den EINGANGSSCHÜTZ der USV1 aus.
6
Schalten Sie den EINGANGSSCHÜTZ der USV2 aus.
7
Schalten Sie den LS-Schalter an jeder angeschlossenen externen Batterieeinheit aus.
8
Schalten Sie UPS-1 OUTPUT BREAKER (Ausgangsschütz USV-1) am manuellen Bypass aus.
9
Schalten Sie UPS-2 OUTPUT BREAKER (Ausgangsschütz USV-2) am manuellen Bypass aus.
10
Trennen Sie die Batteriekabel von der USV1 und der/den externen Batterieeinheit(en).
11
Trennen Sie die Batteriekabel von der USV2 und der/den externen Batterieeinheit(en).
12
Trennen Sie die Stromkabel von den Klemmen TO UPS-1 INPUT (Zum Eingang USV-1) und
TO UPS-1 OUTPUT (Zum Ausgang USV-1) am manuellen Bypass.
13
Trennen Sie die Stromkabel von den Klemmen TO UPS-2 INPUT (Zum Eingang USV-2) und
TO UPS-2 OUTPUT (Zum Ausgang USV-2) am manuellen Bypass.
14
Trennen Sie alle Kommunikationskabel von der Rückseite von USV1 und USV2.
86
DE
Manual Bypass Detector
TO UPS PARALLEL TO UPS PARALLEL
BYPASS BREAKER
INPUT
BYPASS MODE
UPS MODE
TO UPS PARALLEL TO UPS PARALLEL
BYPASS BREAKER OUTPUT BREAKER
INPUT
UPS-1
BYPASS MODE
UPS MODE
TO UPS-1 OUTPUT
OUTPUT BREAKER
UPS-1 UPS-2
TO UPS-2 OUTPUT
TO UPS-2 INPUT
Bypass Breaker
ON
OFF
TO UPS-1 INPUT
UPS-2
TO UPS-2 OUTPUT TO UPS-2 INPUT
NETYS RT 5 - 7 - 9 - 11 kVA - 551570A - SOCOMEC
TO UPS-1 INPUT
(Abbildung 10-19)
(Abbildung 10-20)
