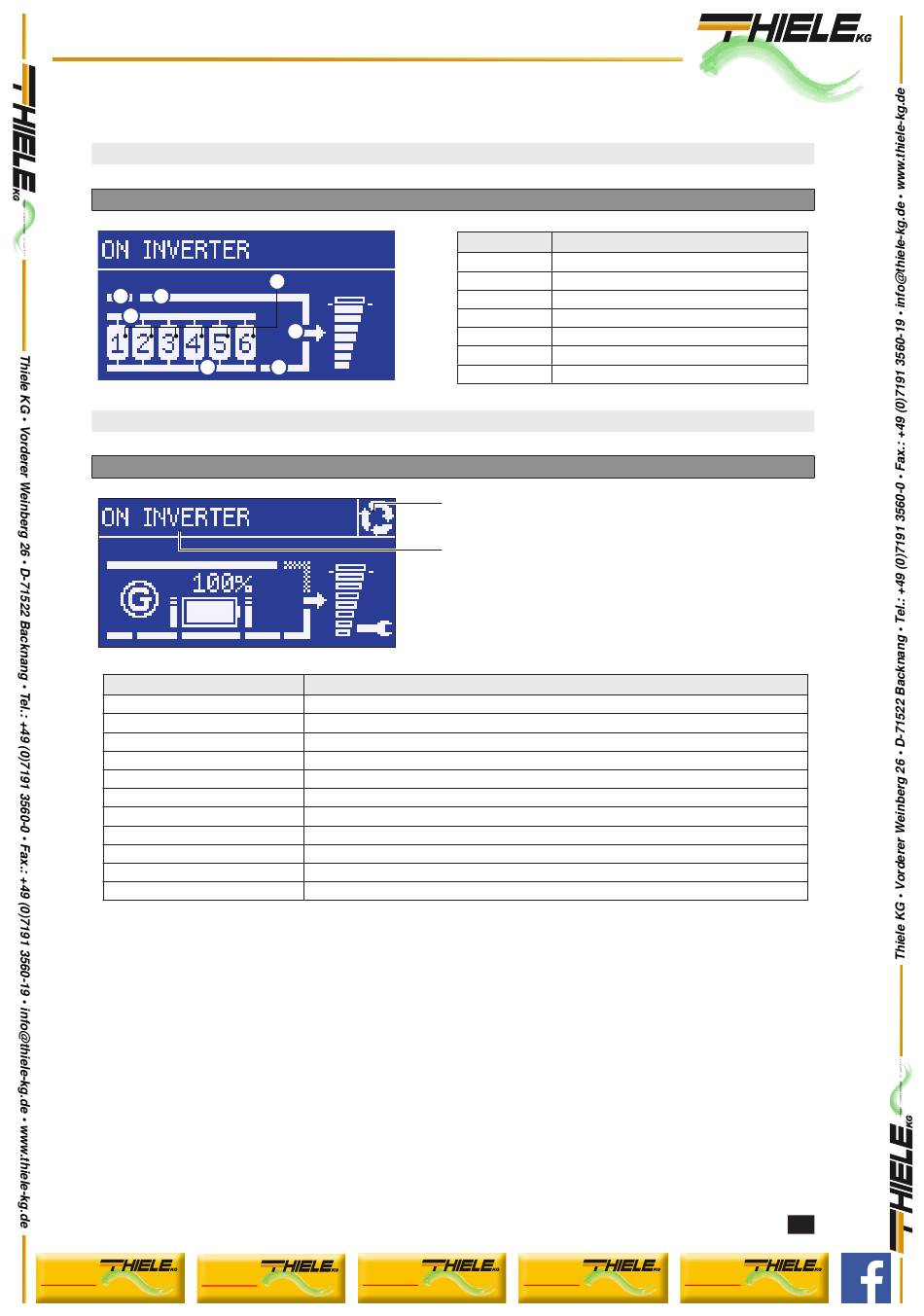

8. MENÜ
8.1 ANZEIGENÜBERSICHT (SYSTEM)
Blockschaltbild
1
2
3
4
8.2 DISPLAY-ÜBERSICHT (EINHEIT)
Statusleiste (immer eingeblendet)
Gerätestatus
USV ANLAUF
USV WIRD GESTOPPT
AUF WART.- BYPASS
BALDIGER STOPP
BATTERIEBETRIEB
BATTERIETEST
WR-BETRIEB
AUTOM. BYPASS AKTIV
GERÄT VERFÜGBAR
STAND-BY
LAST AUS
MASTERYS BC+ 10-40 kVA - Best.: IOMMASBCXX0H-DE 00
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
7
6
5
Beschreibung
Startvorgang läuft
Stoppvorgang läuft
Manueller Bypass ist aktiv
Deaktivierung der Ausgangsversorgung steht bevor
Die Ausgangslast wird per Batterie versorgt
Batterietest wird durchgeführt
Die Ausgangslast wird per Wechselrichter bereitgestellt (Normalmodus)
Die Ausgangslast wird per statischem Bypass versorgt
Energiesparfunktion aktiv (Wechselrichter vorübergehend deaktiviert)
Gerät in Standby
Die Ausgangslast ist deaktiviert
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
SEGMENT
BESCHREIBUNG
1
BYPASS-EINGANG
2
BYPASS-AUSGANG
3
NETZEINGANG
4
OUTPUTLEISTUNG PRO EINHEIT
5
WECHSELRICHTER-AUSGANG
6
SYSTEM-AUSGANG
7
NR. EINHEIT
Betriebsart
Funktionsart
