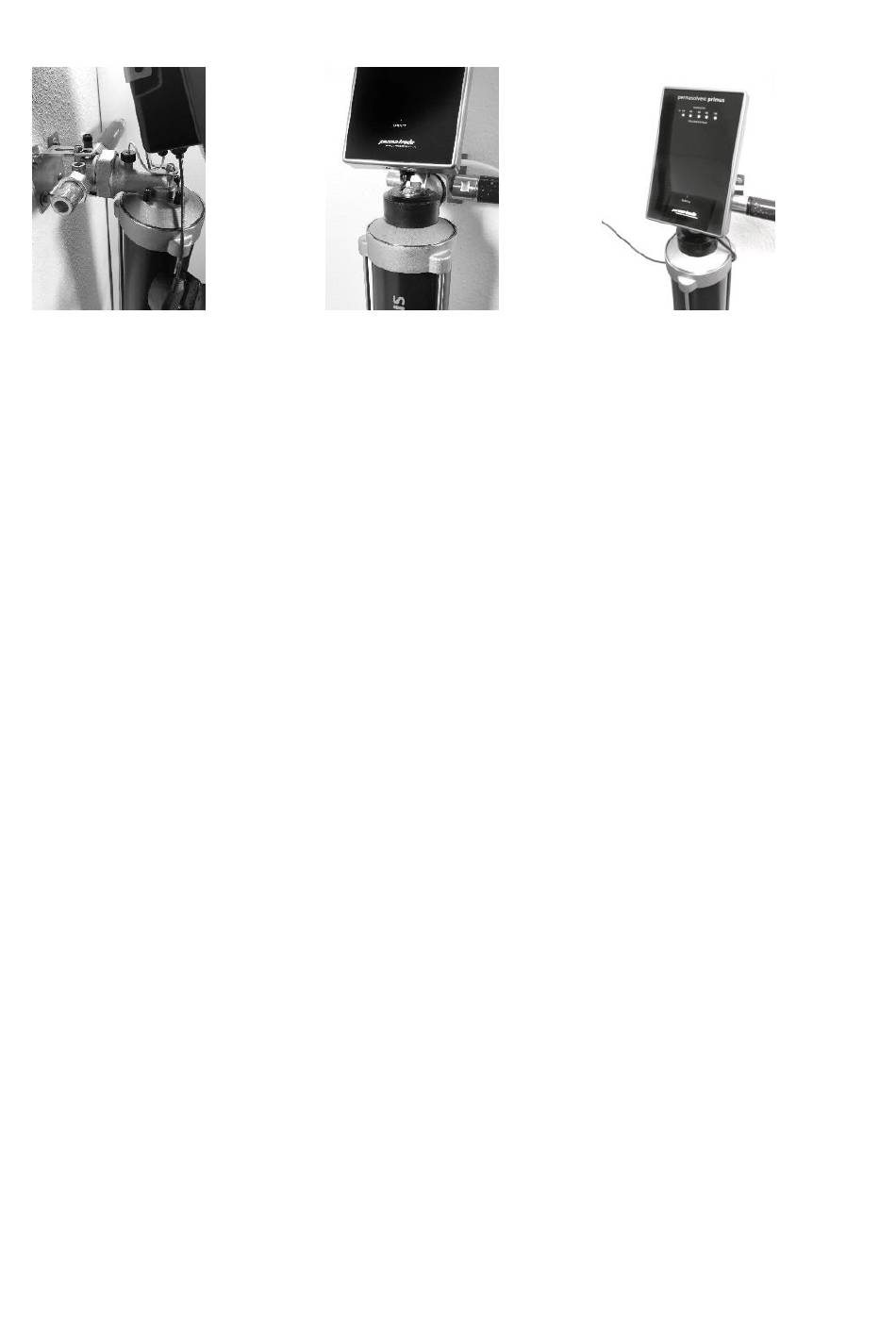

Figura 7
Montaggio PT-P40-2.1
L'unità viene installata orizzontalmente nella tubazione. La direzione del flusso può essere
regolata di conseguenza ruotando la flangia di connessione.
L'installazione deve avvenire preferibilmente direttamente dopo il filtro di ingresso
dell'abitazione o nell'ingresso dell'acqua fredda dello scaldacqua. Per garantire uno scambio
confortevole dell'unità attiva, si consiglia una distanza dal pavimento al centro del tubo
superiore a 90 cm. Le valvole di intercettazione devono essere tenute chiuse durante il processo
di installazione.
1. Montaggio della staffa a parete: montare saldamente la staffa a parete con le quattro viti
e i tasselli in dotazione. Allineare il supporto a parete con il centro del tubo utilizzando le
tacche sul lato del supporto a parete.
2. Montaggio dell'elemento di collegamento: durante il montaggio dell'elemento di
collegamento, rispettare la direzione del flusso indicata dalla freccia. L'inserto con il
dispositivo antiriflusso deve essere montato sul lato di ingresso. Fissare l'elemento di
collegamento alla staffa a parete con le viti filettate M8 attraverso il foro asolato. La
distanza dalla parete può essere regolata in modo variabile grazie al foro asolato. Per
distanze dalla parete del centro del tubo < 6,5 cm, tagliare a misura la parte anteriore
della staffa di fissaggio in corrispondenza della spalla. Installare saldamente l'elemento di
collegamento nel tubo di collegamento dell'abitazione esistente mediante i raccordi di
collegamento. Per un collegamento stabile tra il raccordo e la staffa a parete, serrare le
viti filettate M8.
3. Montaggio del tubo di sfiato: collegare il tubo di sfiato in dotazione alla valvola di sfiato.
4. Montaggio del corpo primus vital: fissare i gruppi al connettore tramite le filettature
della testina utilizzando il dado per raccordi.
5. Montaggio del supporto dell'elettronica: far passare il supporto dell'elettronica fornito
con l'elettronica sul contorno funzionale della testa e avvitarlo con la vite M8.
6. Montaggio dell'elettronica: agganciare l'elettronica nel supporto dell'elettronica.
Inserire il sensore di portata nella presa del sensore sulla flangia di collegamento e
sigillarlo a mano con il dado per raccordi.
7. Montaggio del connettore quadripolare: inserire il connettore quadripolare nei perni di
contatto che sporgono dalla testata.
Figura 8
53
Figura 9
