perma-trade solvent primus 2.1 Bedienungsanleitung Seite 21

geïnstalleerd die niet voor de drinkwatervoorziening worden gebruikt of in combinatie met andere
apparaten voor waterbehandeling, moet voor de installatie altijd deskundig advies worden
ingewonnen bij perma-trade Wassertechnik GmbH.
Montage PT-P25-2.1 of PT-PV25-2.1
Beide typen units kunnen zowel in een horizontale als in een verticale pijpleiding worden geïnstalleerd.
De stromingsrichting kan worden aangepast door de aansluitflens te draaien.
Installatie vindt bij voorkeur plaats direct na het huisinlaatfilter of in de koudwaterinlaat van de boiler.

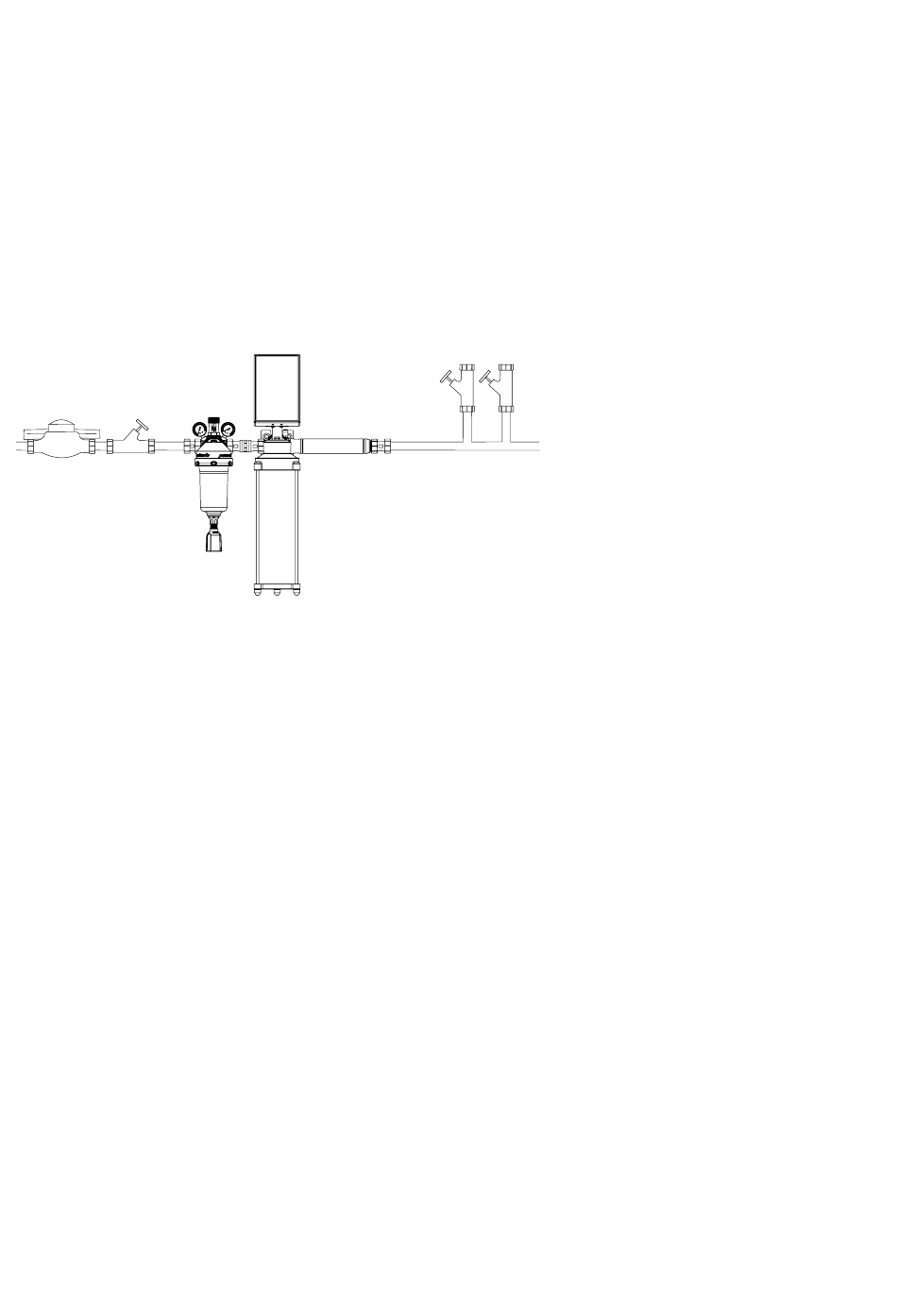

Installatievariant
primus vital 2.1 centraal
Voor een comfortabele uitwisseling van de actieve eenheid raden we een vloerafstand van meer dan
90 cm tot het midden van de buis aan. Tijdens de installatie moeten de afsluiters gesloten blijven.
8. De muurbeugel monteren: Monteer de muurbeugel stevig aan de muur met behulp van de vier
meegeleverde schroeven en pluggen (Abbildung 1). Lijn de muurbeugel uit met het midden van
de pijp met behulp van de inkepingen aan de zijkant van de muurbeugel.
9. Montage van het aansluitstuk: Let bij de montage van het aansluitstuk op de stromingsrichting
die door de pijl wordt aangegeven. Het inzetstuk met de terugslagklep moet aan de inlaatzijde
worden gemonteerd. Bij de PT-PV25-2.1 schroeft u de PT-V25 waterbehandelingsunit achter het
aansluitstuk in de doorstroomrichting.
Bevestig het verbindingsstuk losjes aan de muurbeugel met de M8-schroeven met schroefdraad
door het sleufgat (Abbildung 2). De muurafstand kan variabel worden ingesteld dankzij het
sleufgat. Voor wandafstanden van het midden van de buis < 6,5 cm, snijdt u het voorste deel van
de bevestigingsbeugel bij de schouder op lengte. Installeer het aansluitstuk of de combinatie van
aansluitstuk en PT-V25 stevig in de bestaande huisaansluitingsbuis met behulp van
aansluitstukken. Voor een stabiele verbinding tussen het aansluitstuk en de muurbeugel draait u
de schroeven met M8 schroefdraad stevig vast.
10. Ontluchtingsslang
ontluchtingsklep (Abbildung 3).
11. Montage druklichaam incl. actieve eenheid en kop: Bevestig het geheel aan het verbindingsstuk
via de schroefdraad op de kop met behulp van de wartelmoer (Abbildung 4).
monteren: Bevestig de meegeleverde
21
ontluchtingsslang aan de
