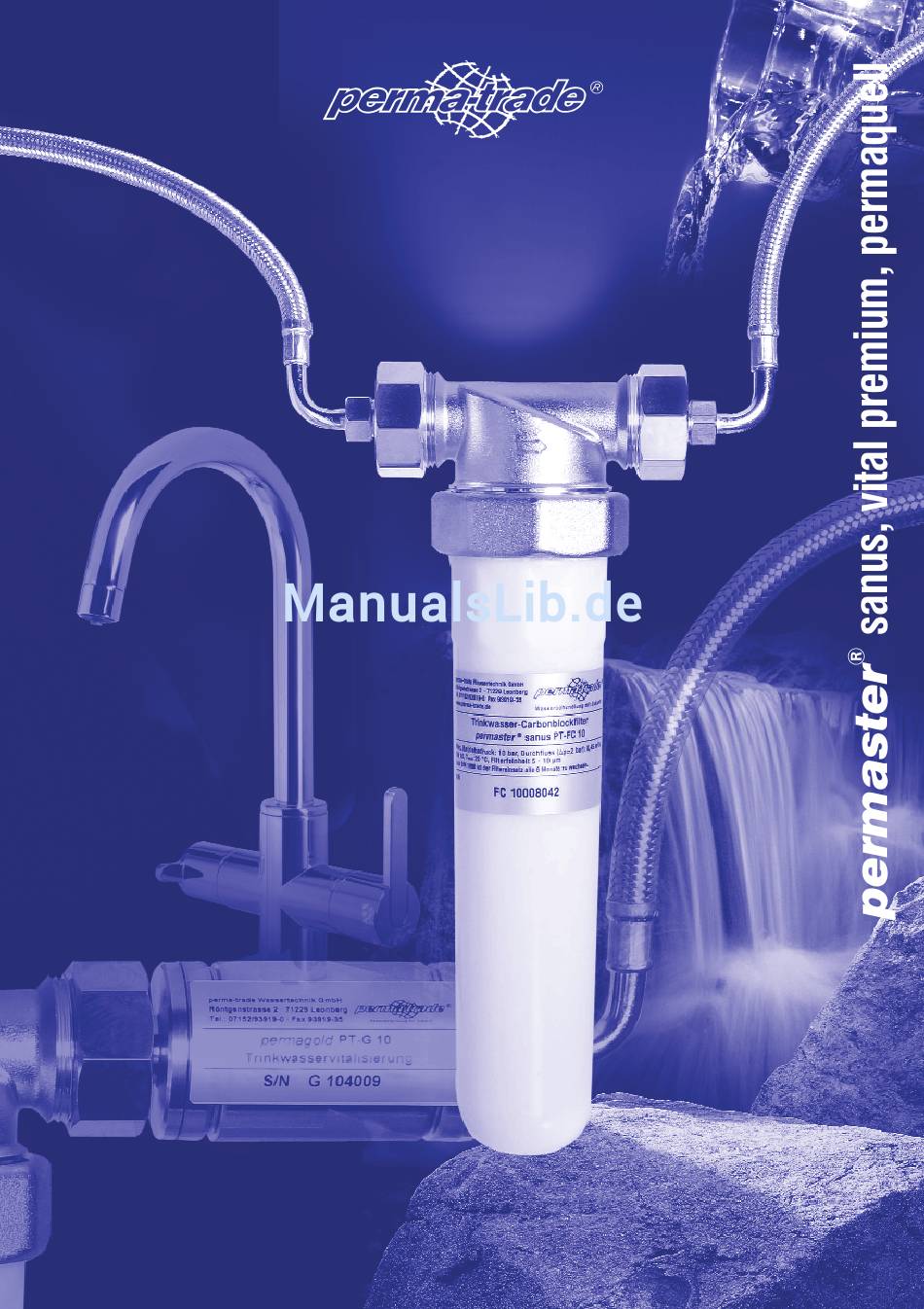

- Seite 1 Wasserbehandlung mit Zukunft Einbau- und Bedienungsanleitung PT-FC 10, PT-VP 10, PT-PQ 175, PT-PQ 245...
-
Seite 2: Sicherheitshinweise

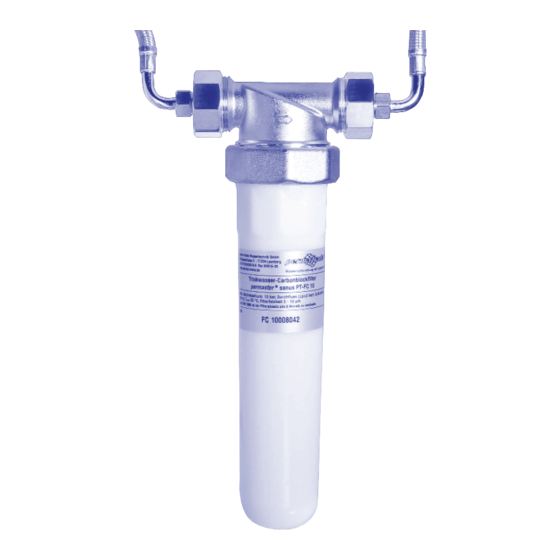

Einbau / Bedienung / Garantie Verwendungszweck Der Carbon-Trinkwasserfilter besteht aus einem gesinterten Aktivkohlefestkörper und dient der Schadstoffreduzierung und Geschmacksverbesserung des Trinkwassers. ® Der Carbon-Trinkwasserfilter permaster sanus reduziert Trübstoffe und hält Medikamentenrückstände, Mikroplastik, polare Pestizide, Chlor und Schwermetalle bis zu 95% zurück. Eine Verminderung der Wasserhärte findet nicht statt. - Seite 3 Einbau / Bedienung / Garantie 2. Lieferumfang ® permaster sanus PT-FC 10 bestehend aus: 1. 2 Druckschläuche ⁄ 2. 2 Anschlussverschraubungen ⁄ HH, bestehend aus Überwurfmutter, Einlegeteil und Flachdichtungen 3. Filterkopf aus Messing, mit lebensmittelechter Glanzverzinnung und O-Ring 4. Carbon-Filterkerze (5-10 μm) 5.
- Seite 4 Einbau / Bedienung / Garantie permaquell PT-PQ 175 bestehend aus: 1. Armaturenkörper 2. Rosette 3. Flachdichtung 4. Flachdichtung 5. Sicherungsring 6. Befestigungsmutter M33x1,5 7. Verstärkungsplatte 8. Anschlussschlauch Warmwasser / Kaltwasser 9. Anschlussschlauch permaster sanus (gefiltertes Wasser) 10. Dichtung 11. Anschlussnippel 12.
- Seite 5 Einbau / Bedienung / Garantie permaquell PT-PQ 245 bestehend aus: 1. Armaturenkörper 2. Rosette 3. Flachdichtung 4. Flachdichtung 5. Sicherungsring 6. Befestigungsmutter M33x1,5 7. Verstärkungsplatte 8. Anschlussschlauch Warmwasser / Kaltwasser 9. Anschlussschlauch permaster sanus (gefiltertes Wasser) 10. Dichtung 11. Luftsprudler 12.
-
Seite 6: Einbaubedingungen
Einbau / Bedienung / Garantie 3. Einbaubedingungen Um den Carbon-Trinkwasserfilter nicht unnötig mit groben Schmutzpartikeln zu beaufschlagen, sollte vor dem Gerät hauseingangsseitig ein DVGW bzw. SVGW zugelassener Trinkwasserfeinfilter (z. B. permaster) installiert sein. Außerdem sollte der Druckminderer, sofern vorhanden, auf einen Nachdruck zwischen 4 und 5 bar eingestellt werden. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Wassertemperaturen über 20 °C gewährleisten. - Seite 7 Einbau / Bedienung / Garantie Abb. 1 Abb. 4 Abb. 2 Abb. 5 Abb. 3...
- Seite 8 Einbau / Bedienung / Garantie Einbau permaquell Ausbau der eventuell vorhandenen Küchenarmatur Schließen Sie zunächst das Kalt- und Warmwassereckventil und lösen Sie die beiden Anschlussverschraubungen. Anschließend lösen Sie die Armatur und ziehen diese samt den Anschlussschläuchen heraus. Installation der permaquell 3-Wege-Armatur Vor Installation der permaquell 3-Wege-Armatur prüfen Sie bitte zuerst, ob alle 3 Anschluss-Schläuche fest einge- schraubt sind.
-
Seite 9: Wartung
Einbau / Bedienung / Garantie Inbetriebnahme der permaquell 3-Wege-Armatur Öffnen Sie die Kaltwasserversorgung und anschließend die Warmwasserversorgung. Drehen Sie über den rechten Armaturengriff Kalt- bzw. Warmwasser auf und lassen Sie kurz kaltes und warmes Wasser fließen. Vergessen Sie nicht, die neue Installation auf eventuelle Undichtigkeiten zu überprüfen. Nun öffnen Sie den linken Armaturengriff und lassen Sie einige Minuten Wasser fließen bis das gefilterte Wasser klar wird. -
Seite 10: Technische Daten
Einbau / Bedienung / Garantie 7. Technische Daten ® permaster sanus vital premium PT-FC 10 PT-VP 10 Nennweite: DN10 / ⁄ DN10 / ⁄ max. Durchfluss bei p = 2 bar 7,5 l/min 7,5 l/min Filterfeinheit: 5-10 μm 5-10 μm Standzeit: ca. - Seite 11 Einbau / Bedienung / Garantie Technische Änderungen vorbehalten. Stand: Februar 2016...
- Seite 12 H o m e p a u n s e r e r Wasserbehandlung mit Zukunft perma-trade Wassertechnik GmbH Röntgenstraße 2 · 71229 Leonberg (Höfingen) Tel. 0 71 52/9 39 19-0 · Fax 0 71 52/9 39 19-35 www.perma-trade.de...
