Om een comfortabele uitwisseling van de actieve eenheid te garanderen, raden we een vloerafstand
van meer dan 90 cm tot het midden van de buis aan. Tijdens de installatie moeten de afsluiters
gesloten blijven.
15. De muurbeugel monteren: Monteer de muurbeugel stevig aan de muur met behulp van de vier
meegeleverde schroeven en pluggen. Lijn de muurbeugel uit met het midden van de pijp met
behulp van de inkepingen in de zijkant van de muurbeugel.
16. Montage van het aansluitstuk: Let bij de montage van het aansluitstuk op de stromingsrichting
die door de pijl wordt aangegeven. Het inzetstuk met de terugslagklep moet aan de inlaatzijde
worden gemonteerd.
Bevestig het verbindingsstuk losjes aan de muurbeugel met de M8-schroeven met schroefdraad
door het sleufgat. De muurafstand kan variabel worden ingesteld dankzij het sleufgat. Voor
wandafstanden van het midden van de buis < 8 cm knipt u het voorste deel van de
bevestigingsbeugel bij de schouder op lengte. Installeer het aansluitstuk stevig in de bestaande
huisaansluitingsbuis met behulp van aansluitstukken. Voor een stabiele verbinding tussen het
aansluitstuk en de muurbeugel draait u de M8-schroeven met schroefdraad vast.
17. Ontluchtingsslang
ontluchtingsklep.
18. Druklichaam incl. actieve eenheid en kop monteren: Bevestig de samenstellingen aan de
connector via de schroefdraden op de kop met behulp van de wartelmoer.
19. Monteren van de elektronicahouder: Leid de meegeleverde elektronicahouder over de
functionele contour op de kop en schroef hem vast met de M8-schroef.
20. De elektronica monteren: Haak de elektronica in de elektronicahouder. Steek de Hall-sensor in
de Hall-sensorhouder op de aansluitflens en sluit deze handvast af met de wartelmoer.
21. Vierpolige stekker monteren: Steek de twee vierpolige stekkers in de contactpennen die uit de
kop steken.
Montage PT-P40-2-2.1 of PT-P40-3-2.1

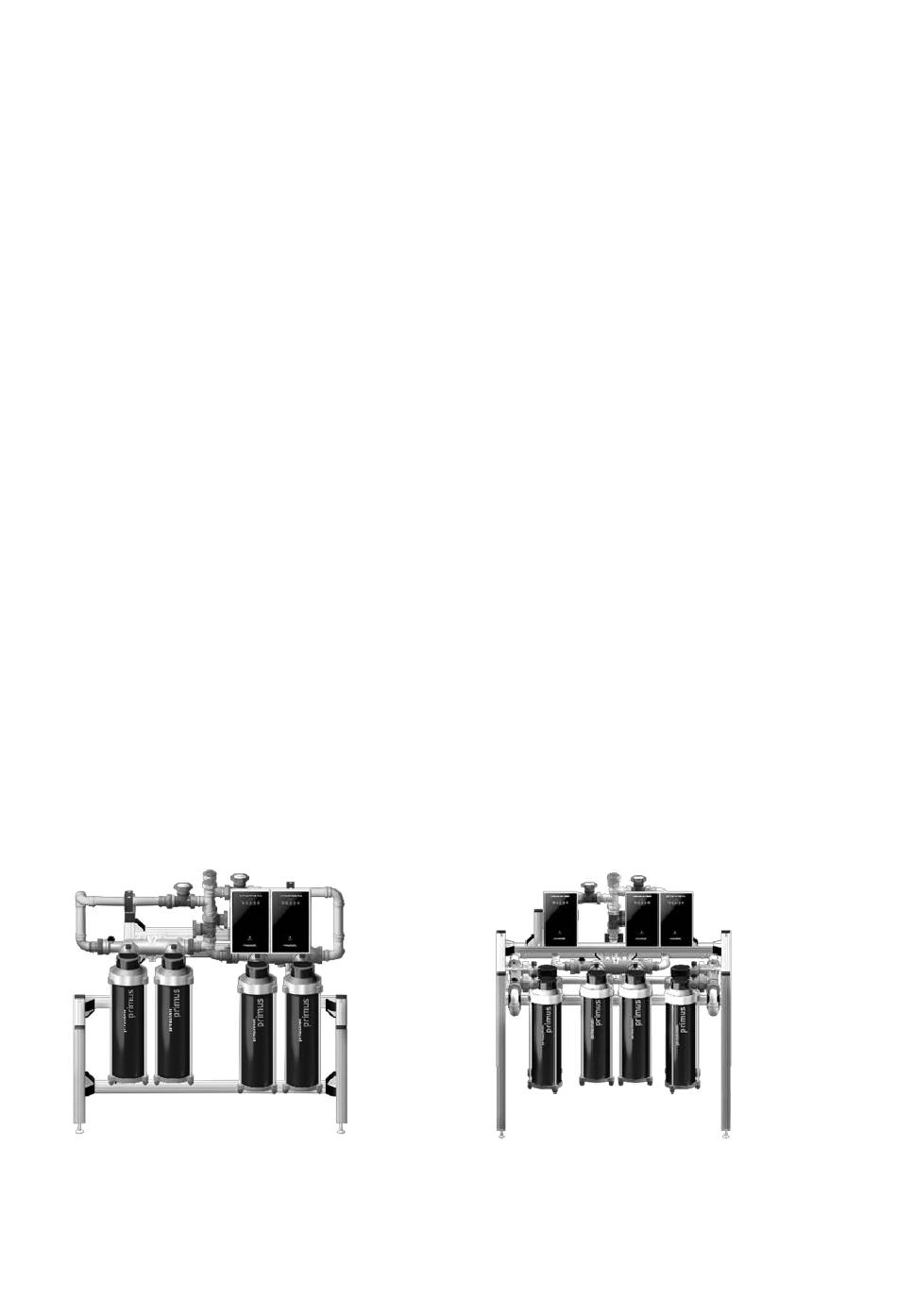

De twee grote units zijn voorgemonteerde staande units die in de drinkwaterinstallatie worden
geïntegreerd door middel van G 1 ½" aansluitfittingen.
Afbeelding 10
monteren: Bevestig de meegeleverde
Afbeelding 11
23
ontluchtingsslang aan de
