perma-trade solvent primus 2.1 Bedienungsanleitung Seite 6

eingesetzt werden, ist vor dem Einbau grundsätzlich die perma-trade Wassertechnik GmbH zur
fachlichen Beratung hinzuzuziehen.
Montage PT-P25-2.1 bzw. PT-PV25-2.1
Beide Gerätetypen können sowohl in eine waagerechte als auch in eine senkrechte Rohrleitung
installiert werden. Die Fließrichtung kann durch Drehen des Anschlussflansches entsprechend
angepasst werden.
Der Einbau erfolgt vorzugsweise direkt nach dem Hauseingangsfilter oder im Kaltwasserzulauf zum
Warmwasserbereiter.

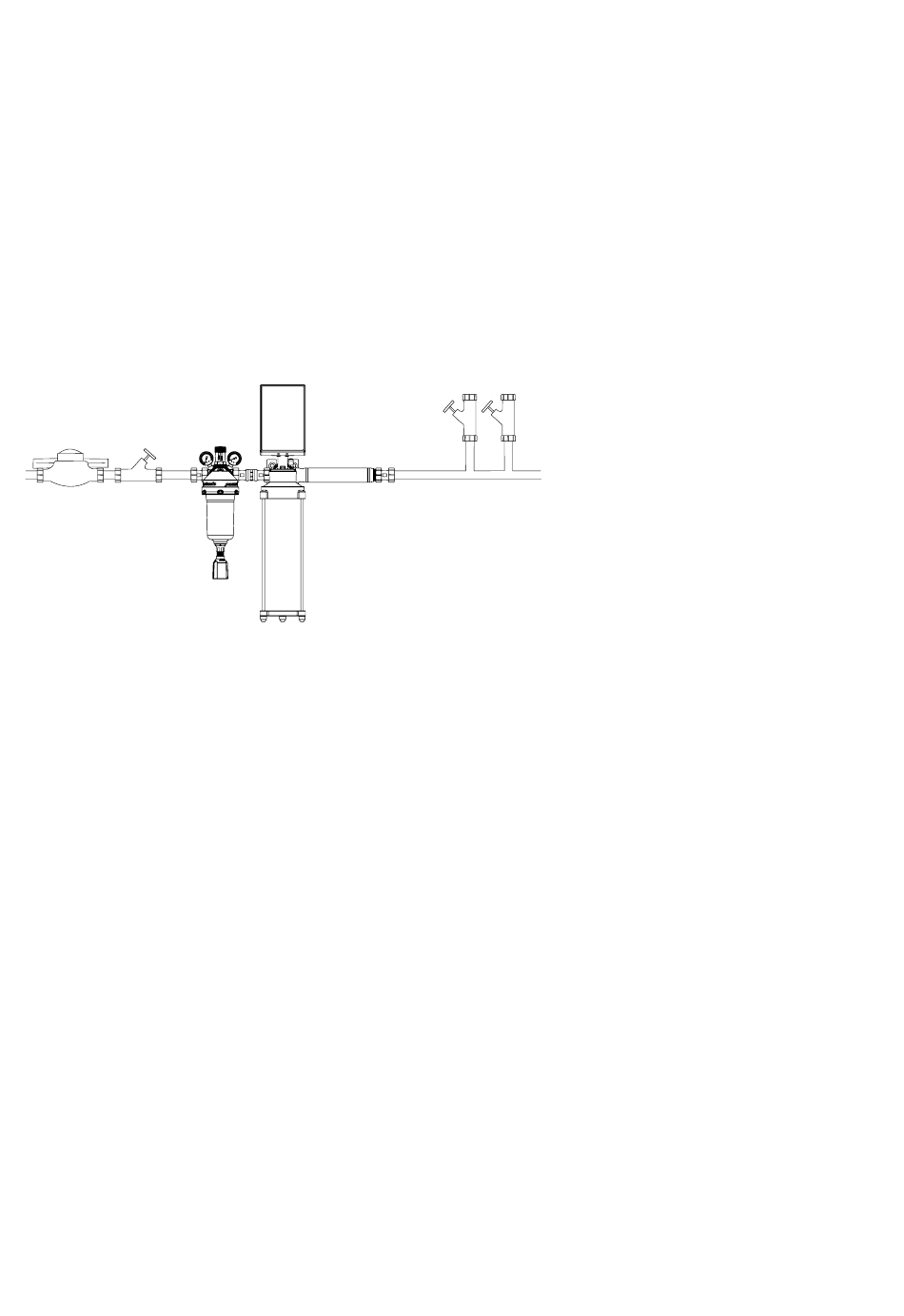

Einbauvariante
primus vital 2.1 zentral
Um einen komfortablen Austausch der Wirkeinheit zu gewährleisten empfehlen wir einen
Bodenabstand zur Rohrmitte größer 90 cm. Während des Montagevorgangs sind Absperrventile
geschlossen zu halten.
1. Montage Wandhalterung: Wandhalterung mittels der vier mitgelieferten Schrauben und Dübel
fest an der Wand montieren (Abbildung 1). Die Ausrichtung der Wandhalterung auf die Rohrmitte
erfolgt über die seitlichen Einkerbungen in der Wandhalterung.
2. Montage Anschlussstück: Bei der Montage des Anschlussstückes ist die durch den Pfeil
gekennzeichnete Durchflussrichtung zu beachten. Das Einlegeteil mit dem Rückfluss-verhinderer
ist eingangsseitig zu montieren. Beim PT-PV25-2.1 das PT-V25 Wasser-behandlungsgerät in
Flussrichtung hinter dem Anschlussstück anschrauben.
Anschlussstück lose mit den M8-Gewindeschrauben durch das Langloch an der Wandhalterung
befestigen (Abbildung 2). Der Wandabstand kann dank Langloch variabel eingestellt werden. Bei
Wandabständen der Rohrmitte < 6,5 cm den vorderen Teil der Haltebügel am Absatz ablängen.
Anschlussstück
Anschlussverschraubungen fest in die bestehende Hausanschlussleitung installieren. Für die
stabile Verbindung zwischen Anschlussstück und Wandhalterung M8-Gewindeschrauben fest
anziehen.
3. Montage Entlüftungsschlauch: Beigepackten Entlüftungsschlauch am Entlüftungsventil an-
bringen (Abbildung 3).
4. Montage Druckkörper inkl. Wirkeinheit und Kopf: Baugruppe über das Gewinde am Kopf mittels
Überwurfmutter am Anschlussstück befestigen (Abbildung 4).
oder Kombination aus Anschlussstück
6
und PT-V25 mittels
