perma-trade solvent primus 2.1 Bedienungsanleitung Seite 52

tubo < 6,5 cm, tagliare a misura la parte anteriore della staffa di fissaggio in
corrispondenza della spalla. Installare saldamente il raccordo o l'insieme raccordo e PT-
V25 alla linea domestica. Per un collegamento stabile tra il raccordo e la staffa a parete,
serrare saldamente le viti filettate M8.
3. Montaggio del tubo flessibile di sfiato: fissare il tubo flessibile di sfiato in dotazione alla
valvola di sfiato (Figura 3).
4. Montaggio del corpo primus vital: fissare il gruppo al raccordo filettato tramite dado a
vite (Figura 4).
5. Montaggio del supporto dell'elettronica: fissare il supporto dell'elettronica fornito con
l'elettronica alla testata con la vite M8 (Figura 5).
6. Montaggio dell'elettronica: agganciare l'elettronica nel supporto dell'elettronica (Figura
6). Inserire il sensore di portata nell'apposito alloggiamento dietro il supporto
dell'elettronica e sigillarlo a mano con il dado (Figura 7).
7. Montaggio del connettore quadripolare: inserire il connettore quadripolare nei perni di
contatto che sporgono dalla testata (Figura 8).

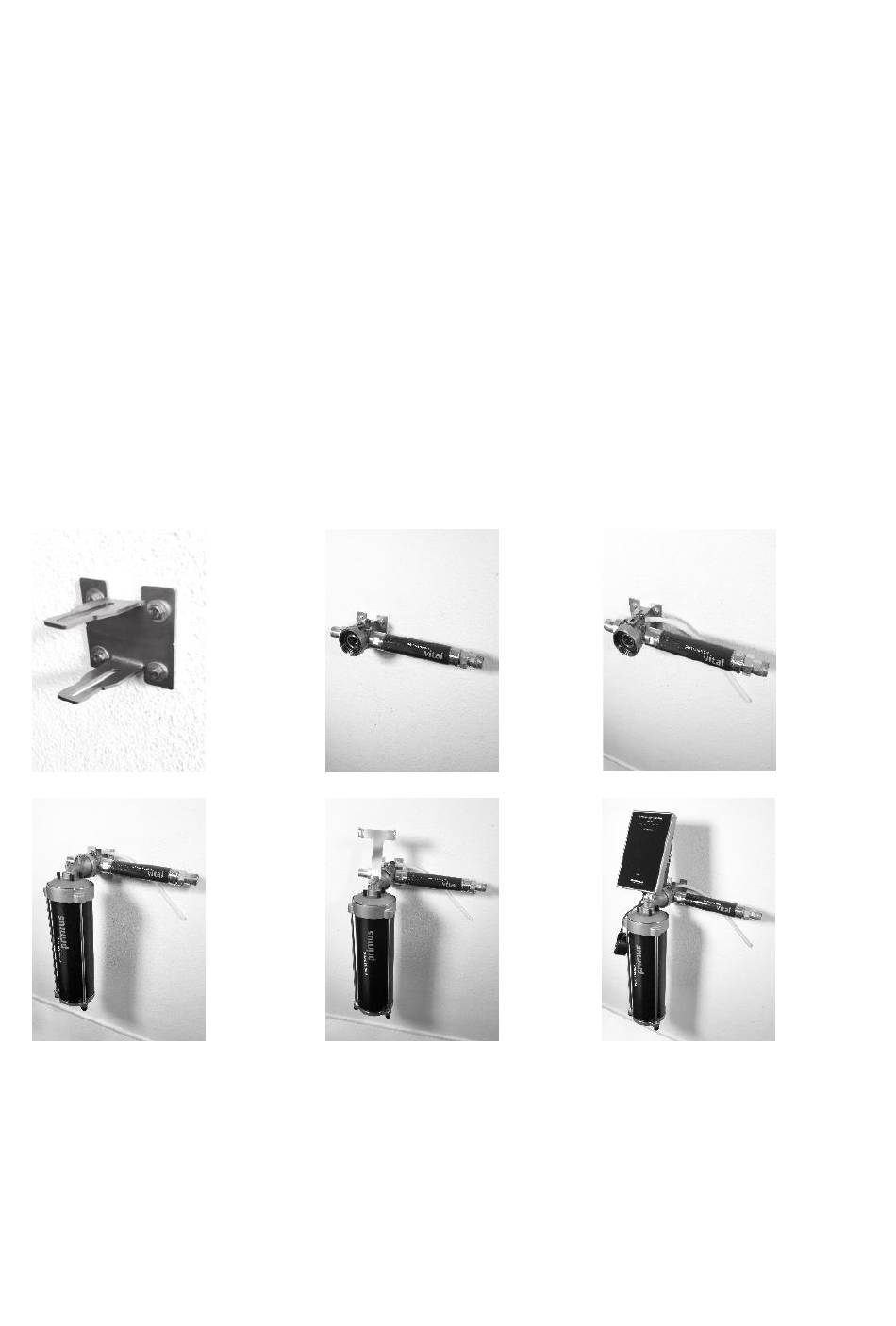

Figura 1
Figura 4
Figura 2
Figura 5
52
Figura 3
Figura 6
