perma-trade solvent primus 2.1 Bedienungsanleitung Seite 37

domestique existante au moyen de raccords à vis. Pour assurer une liaison stable entre la pièce
de raccordement et le support mural, serrer à fond les vis filetées M8.
24. Montage du tuyau d'aération : Fixer le tuyau d'aération fourni à la soupape d'aération (Abbildung
3).
25. Montage du corps de pression, y compris l'unité active et la tête : fixer l'ensemble à la pièce de
raccordement par le filetage de la tête au moyen de l'écrou-raccord (Abbildung 4).
26. Montage du support de l'électronique : Faire passer le support de l'électronique fourni avec
l'électronique sur le contour fonctionnel de la tête et le visser avec la vis M8 (Abbildung 5).
27. Montage de l'électronique : Accrocher l'électronique dans le support de l'électronique
(Abbildung 6). Insérer le capteur à effet Hall dans le logement du capteur à effet Hall derrière le
support de l'électronique et le rendre étanche à la main avec l'écrou-raccord (Abbildung 7).
28. Montage de la fiche quadripolaire : insérer la fiche quadripolaire dans les broches de contact qui
dépassent de la tête (Abbildung 8).

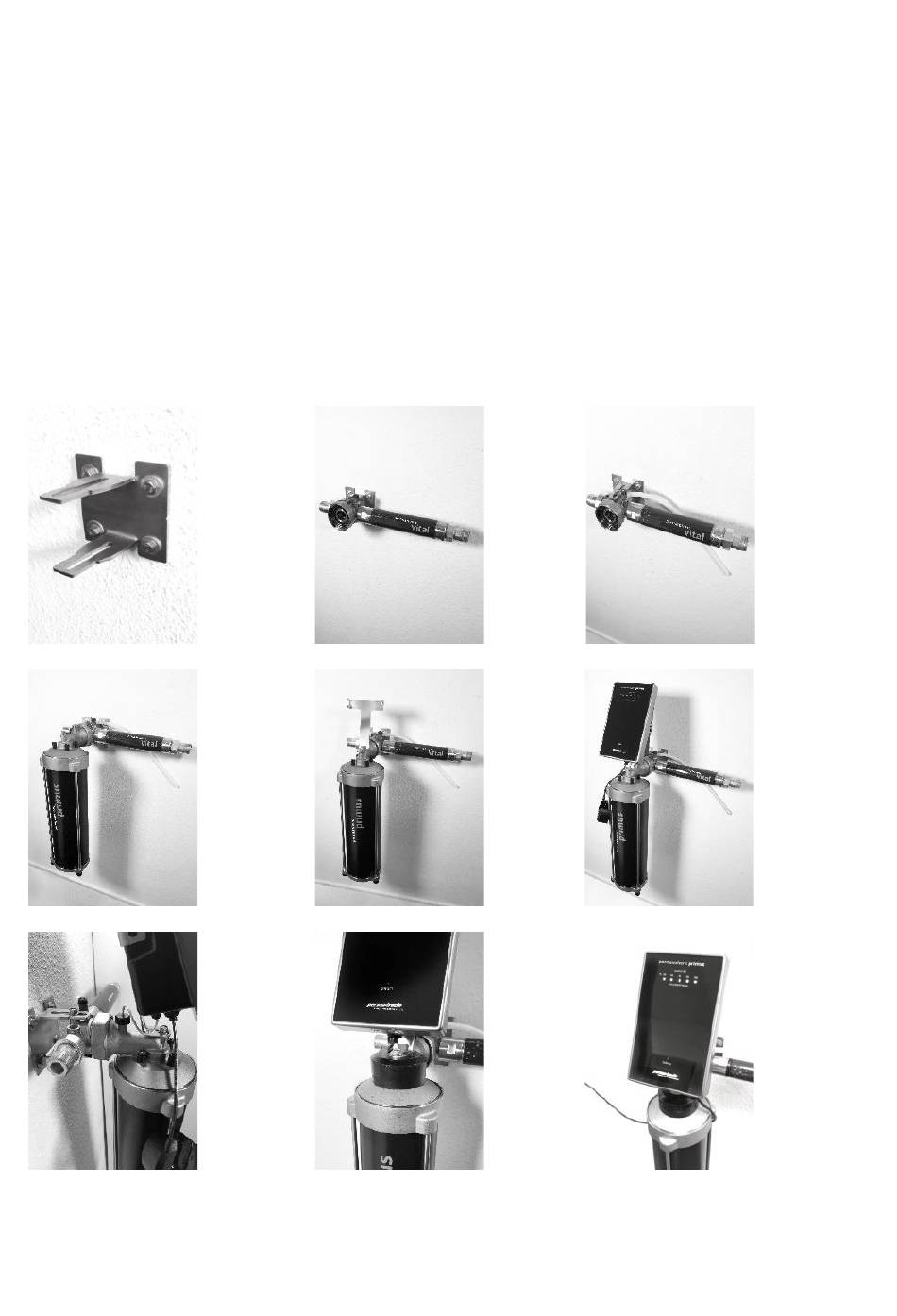

Illustration 1
Illustration 4
Illustration 7
Illustration 2
Illustration 5
Illustration 8
37
Illustration 3
Illustration 6
Illustration 9
