Inhaltszusammenfassung für perma-trade VIWA PT-VA

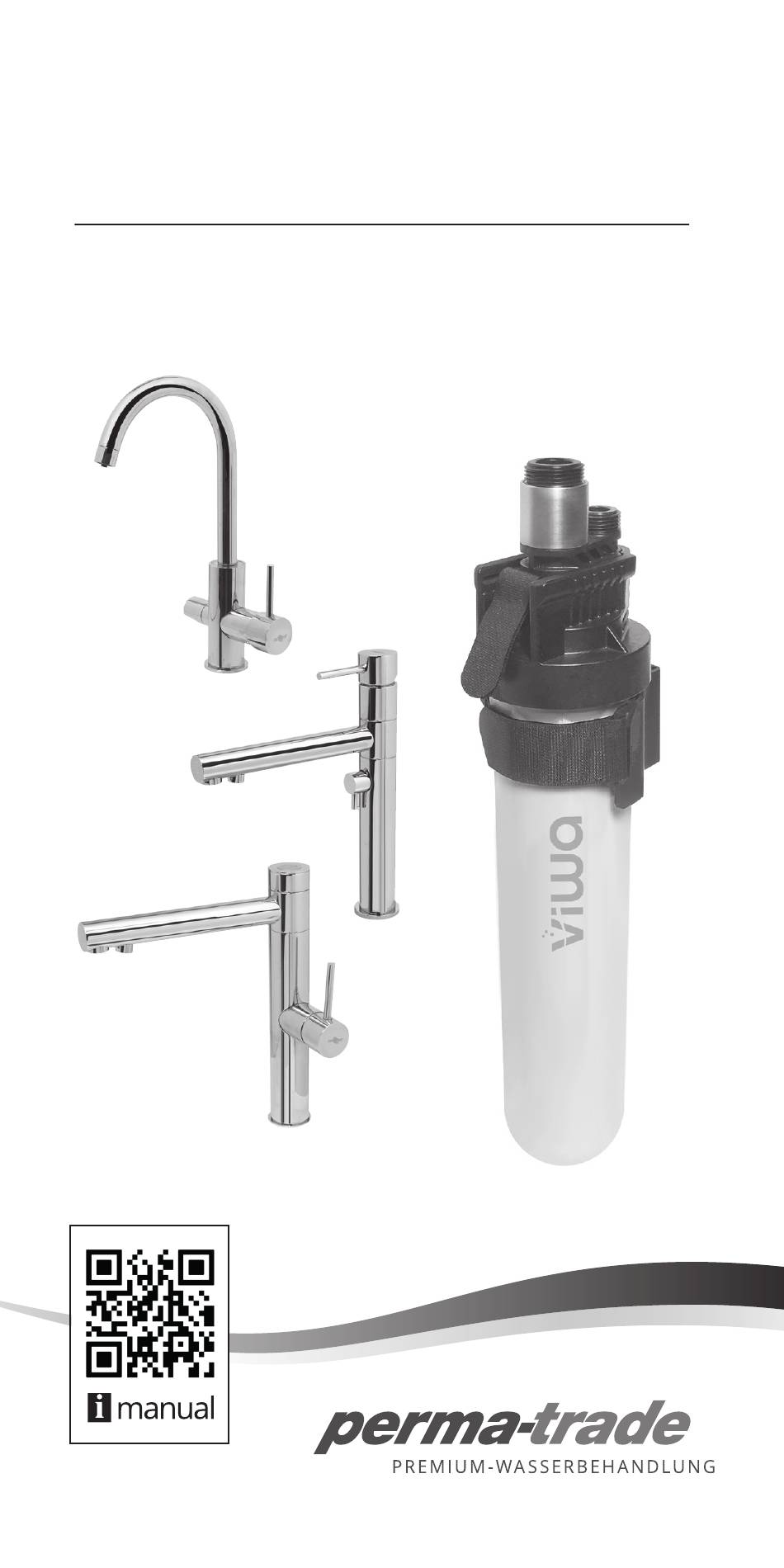

- Seite 1 Bedienungsanleitung viwa und permaquell PT-VA PT-PQ172 / PT-PQ215 / PT-PQ215P...
- Seite 2 1. VERWENDUNGSZWECK PT-VA Untertischfilter VIWA inklusive Filtereinsatz Wir gratulieren ihnen zum Kauf eines hochwertigen Carbon-Trinkwasserfil- ters, um Ihr Leitungswasser qualitativ weiter zu optimieren. Der vorliegen- Trinkwasserfilter Carbonblock-Filtereinsatz reduziert Schadstoffe wie Medikamentenrückstände, Mikroplastik, polare Pestizide, Chlor und Schwermetalle, sowie Trübstoffe und dient der Geschmacksverbesserung und zusätzlichen Revitalisierung des Trinkwassers.
- Seite 3 4. LIEFERUMFANG VIWA VIWA PT-VA inklusive Filtereinsatz bestehend aus: 1. Zulaufschlauch mit 1/2 Zoll Überwurfmutter und 3/8 Zoll Überwurfmutter 2. Ablaufschlauch mit 3/4 Zoll Überwurfmutter und 3/8 Zoll Außengewinde 3. 2 x zugehörige Flachdichtungen 4. Konnektor inklusive Vitaleinheit (V4A) und Rückflussverhinderer 5.
- Seite 4 5. GERÄTEMONTAGE VIWA Die Lieferung ist hinsichtlich der im Lieferumfang beschriebenen In- halte auf Vollständigkeit zu prüfen. Aus hygienischen Gründen ist da- rauf zu achten, dass wasserführende Oberflächen und die Filterkerze nicht mit den Händen berührt werden. Montage Konnektor - Filterkopf: Die Halteklammer mit Lasche ist komplett ausgezogen (Abb.
- Seite 5 Abb. 2 Abb.1 Abb. 3 Abb. 4 Abb. 6 Abb.5 Abb.7 Abb. 8 18 cm 26 cm Abb. 9 Abb. 10 Abb. 11 Abb. 12...
- Seite 6 6. AUSTAUSCH FILTERKERZE VIWA Die Filterkerze ist aus hygienischen Gründen spätestens nach 6 Mona- ten beziehungsweise nach 5000 Litern durch eine neue Filterkerze zu ersetzen. Aus hygienischen Gründen ist darauf zu achten, dass was- serführende Oberflächen und die Filterkerze nicht mit den Händen berührt werden.
- Seite 7 Abb. 14 Abb. 13 Abb. 15 Abb. 16 Abb. 17 Abb. 18 Abb. 19 Abb. 20 Abb. 22 Abb. 21 Abb. 24 Abb. 23...
- Seite 8 7. PERMAQUELL 3-WEGE-ARMATUREN PT-PQ172 PT-PQ215...
- Seite 9 EINBAUSCHEMA Regler Kalt- und Warmwasser Regler gefiltertes Trinkwasser Flex-Schlauch Warmwasser Flex-Schlauch Kaltwasser Flex-Schlauch gefiltertes Wasser T-Stück Eckventil Warmwasser Eckventil Kaltwasser...
- Seite 10 GERÄTEMONTAGE PERMAQUELL MIT MANUELLEM BEDIENHEBEL Vorbereitung beim Tausch einer vorhandenen Armatur: Eckventile Trinkwasser kalt und warm schließen. Anschlussverschraubungen der Anschlussschläuche Armatur lösen. Verstärkungsplatte entfernen Armatur samt Anschlussschläuchen herausziehen. Durchgangs- loch in der Spüle säubern. Montage Anschlussschläuche permaquell: Die drei der Armatur bei- liegenden Anschlussschläuche an der Armatur montieren.
- Seite 11 EINBAUSCHEMA Piezoelektronischer Taster gefiltertes Trinkwasser Regler Kalt- und Warmwasser Verstärkungsplatte Flex-Schlauch Flex-Schlauch Warmwasser gefiltertes Trinkwasser Flex-Schlauch Kaltwasser Eckventil Warmwasser Magnetventil Batteriegehäuse T-Stück Eckventil Kaltwasser Flex-Schlauch gefiltertes Wasser...
- Seite 12 8. EINBAU PERMAQUELL PT-PQ215P Gerätemontage permaquell mit elektronischem Taster Vorbereitung beim Tausch einer vorhandenen Armatur: Eckventile Trinkwasser kalt und warm schließen. Anschlussverschraubungen der Anschlussschläuche Armatur lösen. Verstärkungsplatte entfernen und Armatur samt Anschlussschläuchen herausziehen. Durchgangsloch in der Spüle säubern. Montage Anschlussschläuche permaquell: Die drei der Armatur bei- liegenden Anschlussschläuche an der Armatur montieren.
- Seite 13 9. TECHNISCHE DATEN...
- Seite 14 10. GARANTIE Es gelten die am Kaufdatum gültigen gesetzlichen Gewährleistungsfristen. Fehler und Beschädigungen, die auf eine unsachgemäße Behandlung zu- rückzuführen sind, unterliegen nicht der Gewährleistungspflicht. Die Geltendmachung von Gewährleistungsansprüchen erfolgt gegenüber Ihrem Installationsbetrieb. 11. HINWEISE ZUR ENTSORGUNG Das Produkt darf nicht über den Hausmüll entsorgt werden. Beachten Sie die gesetzlichen Richtlinien des Landes, in dem das Produkt zum Einsatz kommt.
- Seite 15 12. QUERSCHNITT VIWA Ausgang behandeltes Wasser Eingang Wasser Vitalisierung Halteklammer mit Lasche Filtertasse...
- Seite 16 Für Fragen rund um das ABO (Änderung/Kündigung) bitte Mail an info@perma-trade.de ÉLÉMENTS D´EMBALLAGE À SÉPARER ET A DÉPOSER RACCOLTA CARTA DANS LE BAC DE TRI perma-trade Wassertechnik GmbH Röntgenstraße 2 · 71229 Leonberg Tel. (0) 71 52 / 9 39 19-0...
