perma-trade solvent primus 2.1 Bedienungsanleitung Seite 38

Montage PT-P40-2.1
29. L'appareil est installé horizontalement dans la canalisation. Le sens d'écoulement peut être
adapté en conséquence en tournant la bride de raccordement. Il est préférable de l'installer
directement après le filtre d'entrée de la maison ou dans l'arrivée d'eau froide du chauffe-eau.
Afin de garantir un remplacement confortable de l'unité active, nous recommandons une
distance au sol supérieure à 90 cm par rapport au milieu du tube. Pendant le montage, les vannes
d'arrêt doivent être maintenues fermées.
30. Montage du support mural : monter solidement le support mural au mur à l'aide des quatre vis
et chevilles fournies. L'alignement du support mural sur le centre du tube s'effectue à l'aide des
encoches latérales dans le support mural.
31. Montage de la pièce de raccordement : lors du montage de la pièce de raccordement, il convient
de respecter le sens d'écoulement indiqué par la flèche. La pièce d'insertion avec le clapet anti-
retour doit être montée du côté de l'entrée.
Fixer la pièce de raccordement sans serrer à l'aide des vis filetées M8 à travers le trou oblong sur
le support mural. La distance au mur peut être réglée de manière variable grâce au trou oblong.
Pour les distances au mur du milieu du tube < 8 cm, couper la partie avant de l'étrier de fixation
au niveau du talon. Installer solidement la pièce de raccordement dans la conduite de
raccordement existante au moyen de raccords à vis. Pour assurer une liaison stable entre la pièce
de raccordement et le support mural, serrer à fond les vis filetées M8.
32. Montage du tuyau de ventilation : fixer le tuyau de ventilation fourni à la soupape de ventilation.
33. Montage du corps de pression, y compris l'unité active et la tête : fixer les sous-ensembles à la
pièce de raccordement via les filetages de la tête au moyen d'un écrou-raccord.
34. Montage du support de l'électronique : Faire passer le support de l'électronique fourni avec
l'électronique par le contour fonctionnel sur la tête et le visser avec la vis M8.
35. Montage de l'électronique : Accrocher l'électronique dans le support de l'électronique. Insérer
le capteur à effet Hall dans le logement du capteur à effet Hall sur la bride de raccordement et
étancher à la main avec l'écrou-raccord.
36. Montage de la fiche quadripolaire : insérer les deux fiches quadripolaires dans les broches de
contact qui dépassent de la tête.

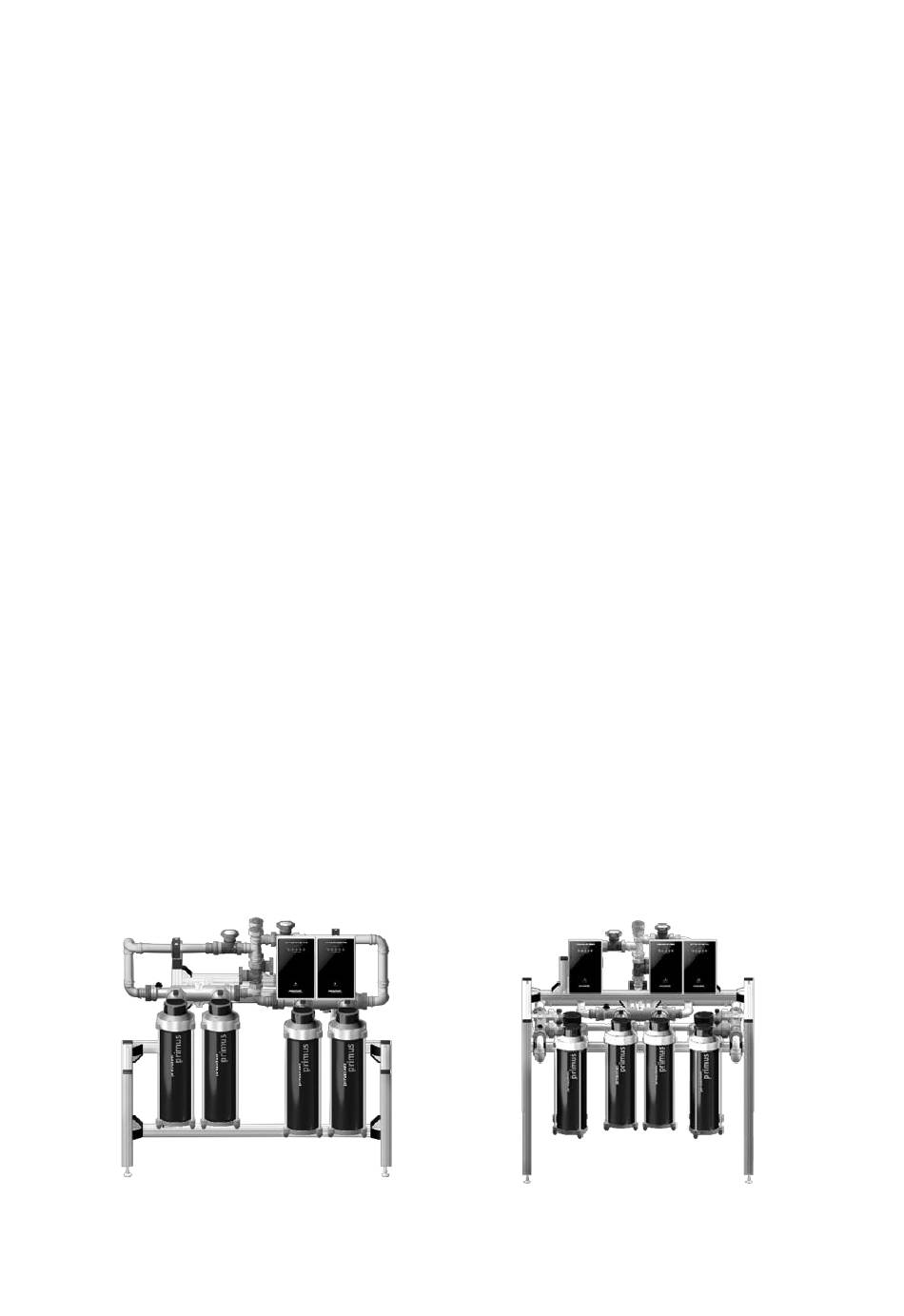

Montage PT-P40-2-2.1 ou PT-P40-3-2.1
Les deux grands appareils sont des appareils au sol déjà prémontés, qui sont intégrés dans l'installation
d'eau potable au moyen de raccords à vis G 1 ½".
Illustration 10
Illustration 11
