perma-trade solvent primus 2.1 Bedienungsanleitung Seite 22

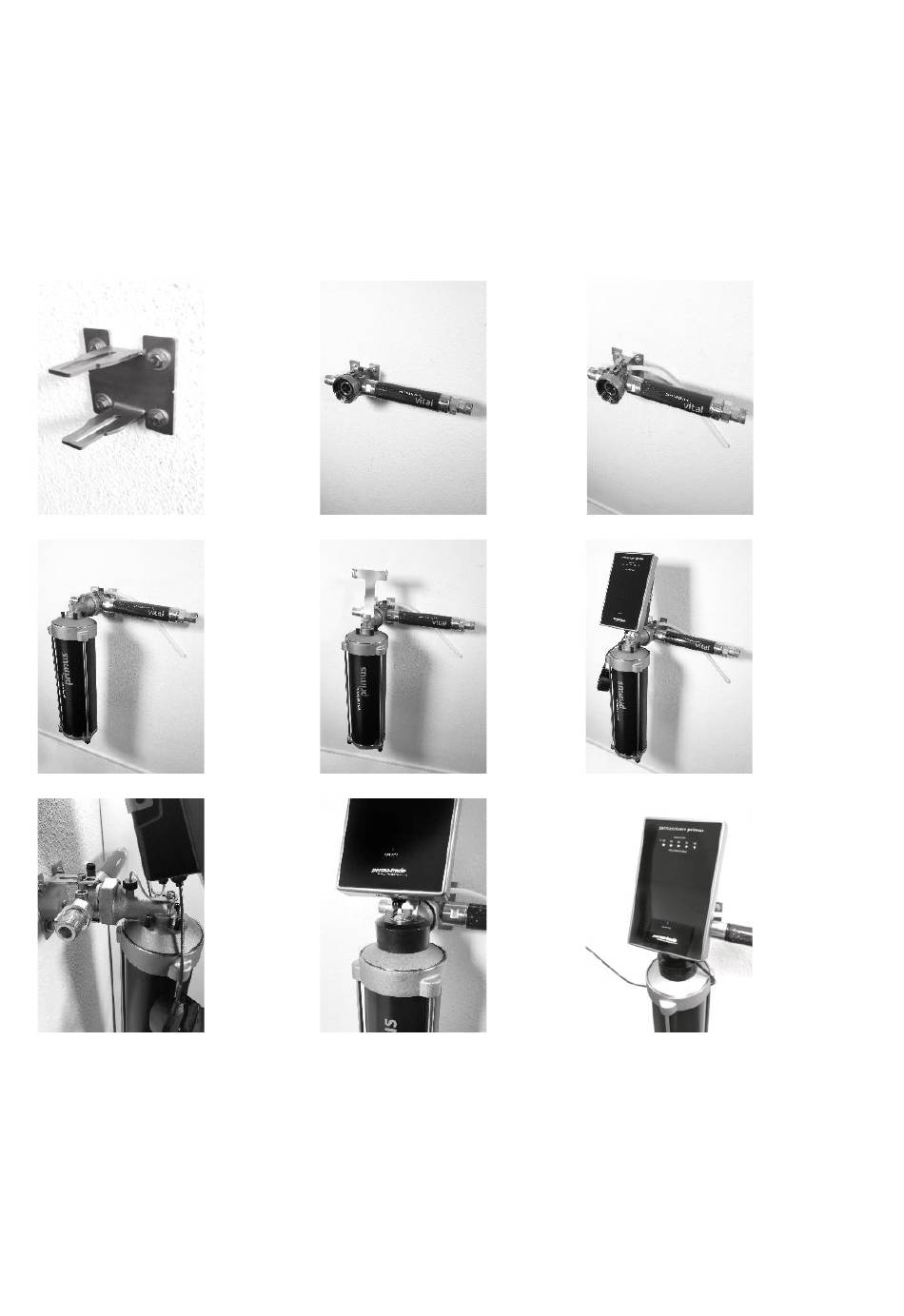

12. Montage van de elektronicahouder: geleid de meegeleverde elektronicahouder met de
elektronica over de functionele contour op de kop en schroef deze vast met de M8-schroef
(Abbildung 5).
13. De elektronica monteren: Haak de elektronica in de elektronicahouder (Abbildung 6). Steek de
Hall-sensor in de Hall-sensorhouder achter de elektronicahouder en dicht deze handvast af met
de wartelmoer (Abbildung 7).
14. Montage van de vierpolige connector: Steek de vierpolige connector in de contactpennen die uit
de kop steken (Abbildung 8).
Illustratie 1
Afbeelding 4
Afbeelding 7
Montage PT-P40-2.1
De eenheid wordt horizontaal in de pijpleiding geïnstalleerd. De stromingsrichting kan worden
aangepast door de aansluitflens te draaien.
De installatie gebeurt bij voorkeur direct na het huisinlaatfilter of in de koudwaterinlaat van de boiler.
Afbeelding 2
Afbeelding 5
Illustratie 8
22
Afbeelding 3
Illustratie 6
Illustratie 9
