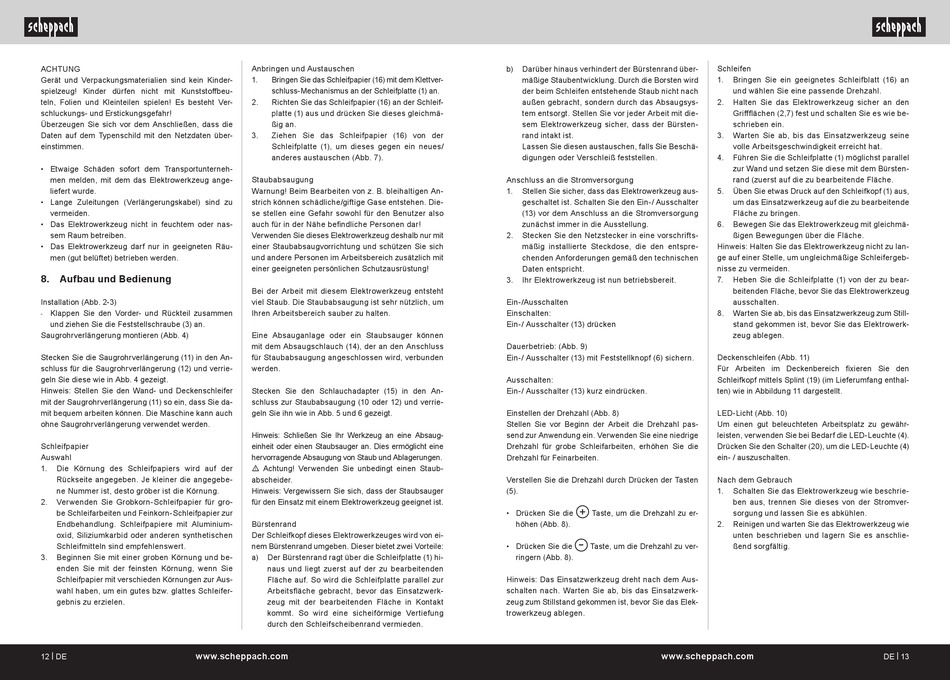

Scheppach DS920X Originalbetriebsanleitung Seite 7

ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht Ver-
schluckungs- und Erstickungsgefahr!
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten über-
einstimmen.
• Etwaige Schäden sofort dem Transportunterneh-
men melden, mit dem das Elektrowerkzeug ange-
liefert wurde.
• Lange Zuleitungen (Verlängerungskabel) sind zu
vermeiden.
• Das Elektrowerkzeug nicht in feuchtem oder nas-
sem Raum betreiben.
• Das Elektrowerkzeug darf nur in geeigneten Räu-
men (gut belüftet) betrieben werden.
8. Aufbau und Bedienung
Installation (Abb. 2-3)
- Klappen Sie den Vorder- und Rückteil zusammen
und ziehen Sie die Feststellschraube (3) an.
Saugrohrverlängerung montieren (Abb. 4)
Stecken Sie die Saugrohrverlängerung (11) in den An-
schluss für die Saugrohrverlängerung (12) und verrie-
geln Sie diese wie in Abb. 4 gezeigt.
Hinweis: Stellen Sie den Wand- und Deckenschleifer
mit der Saugrohrverlängerung (11) so ein, dass Sie da-
mit bequem arbeiten können. Die Maschine kann auch
ohne Saugrohrverlängerung verwendet werden.
Schleifpapier
Auswahl
1. Die Körnung des Schleifpapiers wird auf der
Rückseite angegeben. Je kleiner die angegebe-
ne Nummer ist, desto gröber ist die Körnung.
2. Verwenden Sie Grobkorn-Schleifpapier für gro-
be Schleifarbeiten und Feinkorn-Schleifpapier zur
Endbehandlung. Schleifpapiere mit Aluminium-
oxid, Siliziumkarbid oder anderen synthetischen
Schleifmitteln sind empfehlenswert.
3. Beginnen Sie mit einer groben Körnung und be-
enden Sie mit der feinsten Körnung, wenn Sie
Schleifpapier mit verschieden Körnungen zur Aus-
wahl haben, um ein gutes bzw. glattes Schleifer-
gebnis zu erzielen.
12 | DE www.scheppach.com
Anbringen und Austauschen
1. Bringen Sie das Schleifpapier (16) mit dem Klettver-
schluss-Mechanismus an der Schleifplatte (1) an.
2. Richten Sie das Schleifpapier (16) an der Schleif-
platte (1) aus und drücken Sie dieses gleichmä-
ßig an.
3. Ziehen Sie das Schleifpapier (16) von der
Schleifplatte (1), um dieses gegen ein neues/
anderes austauschen (Abb. 7).
Staubabsaugung
Warnung! Beim Bearbeiten von z. B. bleihaltigen An-
strich können schädliche/giftige Gase entstehen. Die-
se stellen eine Gefahr sowohl für den Benutzer also
auch für in der Nähe befindliche Personen dar!
Verwenden Sie dieses Elektrowerkzeug deshalb nur mit
einer Staubabsaugvorrichtung und schützen Sie sich
und andere Personen im Arbeitsbereich zusätzlich mit
einer geeigneten persönlichen Schutzausrüstung!
Bei der Arbeit mit diesem Elektrowerkzeug entsteht
viel Staub. Die Staubabsaugung ist sehr nützlich, um
Ihren Arbeitsbereich sauber zu halten.
Eine Absauganlage oder ein Staubsauger können
mit dem Absaugschlauch (14), der an den Anschluss
für Staubabsaugung angeschlossen wird, verbunden
werden.
Stecken Sie den Schlauchadapter (15) in den An-
schluss zur Staubabsaugung (10 oder 12) und verrie-
geln Sie ihn wie in Abb. 5 und 6 gezeigt.
Hinweis: Schließen Sie Ihr Werkzeug an eine Absaug-
einheit oder einen Staubsauger an. Dies ermöglicht eine
hervorragende Absaugung von Staub und Ablagerungen.
m Achtung! Verwenden Sie unbedingt einen Staub-
abscheider.
Hinweis: Vergewissern Sie sich, dass der Staubsauger
für den Einsatz mit einem Elektrowerkzeug geeignet ist.
Bürstenrand
Der Schleifkopf dieses Elektrowerkzeuges wird von ei-
nem Bürstenrand umgeben. Dieser bietet zwei Vorteile:
a) Der Bürstenrand ragt über die Schleifplatte (1) hi-
naus und liegt zuerst auf der zu bearbeitenden
Fläche auf. So wird die Schleifplatte parallel zur
Arbeitsfläche gebracht, bevor das Einsatzwerk-
zeug mit der bearbeitenden Fläche in Kontakt
kommt. So wird eine sicheiförmige Vertiefung
durch den Schleifscheibenrand vermieden.
b) Darüber hinaus verhindert der Bürstenrand über-
mäßige Staubentwicklung. Durch die Borsten wird
der beim Schleifen entstehende Staub nicht nach
außen gebracht, sondern durch das Absaugsys-
tem entsorgt. Stellen Sie vor jeder Arbeit mit die-
sem Elektrowerkzeug sicher, dass der Bürsten-
rand intakt ist.
Lassen Sie diesen austauschen, falls Sie Beschä-
digungen oder Verschleiß feststellen.
Anschluss an die Stromversorgung
1. Stellen Sie sicher, dass das Elektrowerkzeug aus-
geschaltet ist. Schalten Sie den Ein-/ Ausschalter
(13) vor dem Anschluss an die Stromversorgung
zunächst immer in die Ausstellung.
2. Stecken Sie den Netzstecker in eine vorschrifts-
mäßig installierte Steckdose, die den entspre-
chenden Anforderungen gemäß den technischen
Daten entspricht.
3. Ihr Elektrowerkzeug ist nun betriebsbereit.
Ein-/Ausschalten
Einschalten:
Ein-/ Ausschalter (13) drücken
Dauerbetrieb: (Abb. 9)
Ein-/ Ausschalter (13) mit Feststellknopf (6) sichern.
Ausschalten:
Ein-/ Ausschalter (13) kurz eindrücken.
Einstellen der Drehzahl (Abb. 8)
Stellen Sie vor Beginn der Arbeit die Drehzahl pas-
send zur Anwendung ein. Verwenden Sie eine niedrige
Drehzahl für grobe Schleifarbeiten, erhöhen Sie die
Drehzahl für Feinarbeiten.
Verstellen Sie die Drehzahl durch Drücken der Tasten
(5).
• Drücken Sie die Taste, um die Drehzahl zu er-
höhen (Abb. 8).
• Drücken Sie die Taste, um die Drehzahl zu ver-
ringern (Abb. 8).
Hinweis: Das Einsatzwerkzeug dreht nach dem Aus-
schalten nach. Warten Sie ab, bis das Einsatzwerk-
zeug zum Stillstand gekommen ist, bevor Sie das Elek-
trowerkzeug ablegen.
www.scheppach.com
Schleifen
1. Bringen Sie ein geeignetes Schleifblatt (16) an
und wählen Sie eine passende Drehzahl.
2. Halten Sie das Elektrowerkzeug sicher an den
Griffflächen (2,7) fest und schalten Sie es wie be-
schrieben ein.
3. Warten Sie ab, bis das Einsatzwerkzeug seine
volle Arbeitsgeschwindigkeit erreicht hat.
4. Führen Sie die Schleifplatte (1) möglichst parallel
zur Wand und setzen Sie diese mit dem Bürsten-
rand (zuerst auf die zu bearbeitende Fläche.
5. Üben Sie etwas Druck auf den Schleifkopf (1) aus,
um das Einsatzwerkzeug auf die zu bearbeitende
Fläche zu bringen.
6. Bewegen Sie das Elektrowerkzeug mit gleichmä-
ßigen Bewegungen über die Fläche.
Hinweis: Halten Sie das Elektrowerkzeug nicht zu lan-
ge auf einer Stelle, um ungleichmäßige Schleifergeb-
nisse zu vermeiden.
7. Heben Sie die Schleifplatte (1) von der zu bear-
beitenden Fläche, bevor Sie das Elektrowerkzeug
ausschalten.
8. Warten Sie ab, bis das Einsatzwerkzeug zum Still-
stand gekommen ist, bevor Sie das Elektrowerk-
zeug ablegen.
Deckenschleifen (Abb. 11)
Für Arbeiten im Deckenbereich fixieren Sie den
Schleifkopf mittels Splint (19) (im Lieferumfang enthal-
ten) wie in Abbildung 11 dargestellt.
LED-Licht (Abb. 10)
Um einen gut beleuchteten Arbeitsplatz zu gewähr-
leisten, verwenden Sie bei Bedarf die LED-Leuchte (4).
Drücken Sie den Schalter (20), um die LED-Leuchte (4)
ein- / auszuschalten.
Nach dem Gebrauch
1. Schalten Sie das Elektrowerkzeug wie beschrie-
ben aus, trennen Sie dieses von der Stromver-
sorgung und lassen Sie es abkühlen.
2. Reinigen und warten Sie das Elektrowerkzeug wie
unten beschrieben und lagern Sie es anschlie-
ßend sorgfältig.
DE | 13
