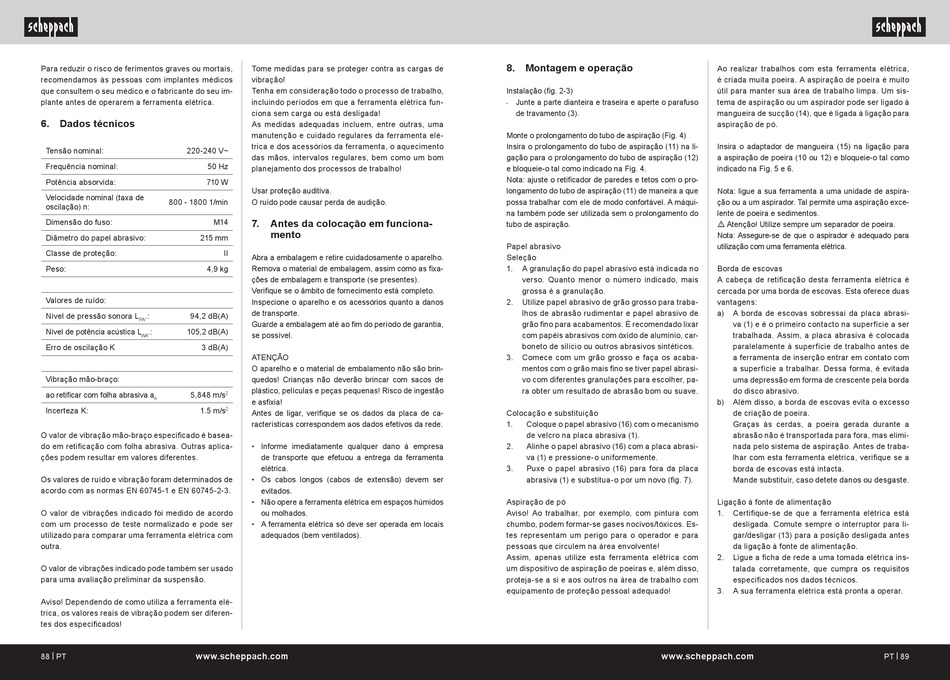

Para reduzir o risco de ferimentos graves ou mortais,
recomendamos às pessoas com implantes médicos
que consultem o seu médico e o fabricante do seu im-
plante antes de operarem a ferramenta elétrica.
6. Dados técnicos
Tensão nominal: 220-240 V~
Frequência nominal: 50 Hz
Potência absorvida: 710 W
Velocidade nominal (taxa de
800 - 1800 1/min
oscilação) n:
Dimensão do fuso: M14
Diâmetro do papel abrasivo: 215 mm
Classe de proteção:
Peso: 4,9 kg
Valores de ruído:
Nível de pressão sonora L .: 94,2 dB(A)
PA
Nível de potência acústica L .: 105,2 dB(A)
WA
Erro de oscilação K 3 dB(A)
Vibração mão-braço:
ao retificar com folha abrasiva a 5,848 m/s
h
Incerteza K: 1.5 m/s
O valor de vibração mão-braço especificado é basea-
do em retificação com folha abrasiva. Outras aplica-
ções podem resultar em valores diferentes.
Os valores de ruído e vibração foram determinados de
acordo com as normas EN 60745-1 e EN 60745-2-3.
O valor de vibrações indicado foi medido de acordo
com um processo de teste normalizado e pode ser
utilizado para comparar uma ferramenta elétrica com
outra.
O valor de vibrações indicado pode também ser usado
para uma avaliação preliminar da suspensão.
Aviso! Dependendo de como utiliza a ferramenta elé-
trica, os valores reais de vibração podem ser diferen-
tes dos especificados!
88 | PT www.scheppach.com
Tome medidas para se proteger contra as cargas de
vibração!
Tenha em consideração todo o processo de trabalho,
incluindo períodos em que a ferramenta elétrica fun-
ciona sem carga ou está desligada!
As medidas adequadas incluem, entre outras, uma
manutenção e cuidado regulares da ferramenta elé-
trica e dos acessórios da ferramenta, o aquecimento
das mãos, intervalos regulares, bem como um bom
planejamento dos processos de trabalho!
Usar proteção auditiva.
O ruído pode causar perda de audição.
7. Antes da colocação em funciona-
mento
II
Abra a embalagem e retire cuidadosamente o aparelho.
Remova o material de embalagem, assim como as fixa-
ções de embalagem e transporte (se presentes).
Verifique se o âmbito de fornecimento está completo.
Inspecione o aparelho e os acessórios quanto a danos
de transporte.
Guarde a embalagem até ao fim do período de garantia,
se possível.
ATENÇÃO
O aparelho e o material de embalamento não são brin-
quedos! Crianças não deverão brincar com sacos de
plástico, películas e peças pequenas! Risco de ingestão
2
e asfixia!
2
Antes de ligar, verifique se os dados da placa de ca-
racterísticas correspondem aos dados efetivos da rede.
• Informe imediatamente qualquer dano à empresa
de transporte que efetuou a entrega da ferramenta
elétrica.
• Os cabos longos (cabos de extensão) devem ser
evitados.
• Não opere a ferramenta elétrica em espaços húmidos
ou molhados.
• A ferramenta elétrica só deve ser operada em locais
adequados (bem ventilados).
8. Montagem e operação
Instalação (fig. 2-3)
- Junte a parte dianteira e traseira e aperte o parafuso
de travamento (3).
Monte o prolongamento do tubo de aspiração (Fig. 4)
Insira o prolongamento do tubo de aspiração (11) na li-
gação para o prolongamento do tubo de aspiração (12)
e bloqueie-o tal como indicado na Fig. 4.
Nota: ajuste o retificador de paredes e tetos com o pro-
longamento do tubo de aspiração (11) de maneira a que
possa trabalhar com ele de modo confortável. A máqui-
na também pode ser utilizada sem o prolongamento do
tubo de aspiração.
Papel abrasivo
Seleção
1. A granulação do papel abrasivo está indicada no
verso. Quanto menor o número indicado, mais
grossa é a granulação.
2. Utilize papel abrasivo de grão grosso para traba-
lhos de abrasão rudimentar e papel abrasivo de
grão fino para acabamentos. É recomendado lixar
com papéis abrasivos com óxido de alumínio, car-
boneto de silício ou outros abrasivos sintéticos.
3. Comece com um grão grosso e faça os acaba-
mentos com o grão mais fino se tiver papel abrasi-
vo com diferentes granulações para escolher, pa-
ra obter um resultado de abrasão bom ou suave.
Colocação e substituição
1. Coloque o papel abrasivo (16) com o mecanismo
de velcro na placa abrasiva (1).
2. Alinhe o papel abrasivo (16) com a placa abrasi-
va (1) e pressione-o uniformemente.
3. Puxe o papel abrasivo (16) para fora da placa
abrasiva (1) e substitua-o por um novo (fig. 7).
Aspiração de pó
Aviso! Ao trabalhar, por exemplo, com pintura com
chumbo, podem formar-se gases nocivos/tóxicos. Es-
tes representam um perigo para o operador e para
pessoas que circulem na área envolvente!
Assim, apenas utilize esta ferramenta elétrica com
um dispositivo de aspiração de poeiras e, além disso,
proteja-se a si e aos outros na área de trabalho com
equipamento de proteção pessoal adequado!
www.scheppach.com
Ao realizar trabalhos com esta ferramenta elétrica,
é criada muita poeira. A aspiração de poeira é muito
útil para manter sua área de trabalho limpa. Um sis-
tema de aspiração ou um aspirador pode ser ligado à
mangueira de sucção (14), que é ligada à ligação para
aspiração de pó.
Insira o adaptador de mangueira (15) na ligação para
a aspiração de poeira (10 ou 12) e bloqueie-o tal como
indicado na Fig. 5 e 6.
Nota: ligue a sua ferramenta a uma unidade de aspira-
ção ou a um aspirador. Tal permite uma aspiração exce-
lente de poeira e sedimentos.
m Atenção! Utilize sempre um separador de poeira.
Nota: Assegure-se de que o aspirador é adequado para
utilização com uma ferramenta elétrica.
Borda de escovas
A cabeça de retificação desta ferramenta elétrica é
cercada por uma borda de escovas. Esta oferece duas
vantagens:
a) A borda de escovas sobressai da placa abrasi-
va (1) e é o primeiro contacto na superfície a ser
trabalhada. Assim, a placa abrasiva é colocada
paralelamente à superfície de trabalho antes de
a ferramenta de inserção entrar em contato com
a superfície a trabalhar. Dessa forma, é evitada
uma depressão em forma de crescente pela borda
do disco abrasivo.
b) Além disso, a borda de escovas evita o excesso
de criação de poeira.
Graças às cerdas, a poeira gerada durante a
abrasão não é transportada para fora, mas elimi-
nada pelo sistema de aspiração. Antes de traba-
lhar com esta ferramenta elétrica, verifique se a
borda de escovas está intacta.
Mande substituir, caso detete danos ou desgaste.
Ligação à fonte de alimentação
1. Certifique-se de que a ferramenta elétrica está
desligada. Comute sempre o interruptor para li-
gar/desligar (13) para a posição desligada antes
da ligação à fonte de alimentação.
2. Ligue a ficha de rede a uma tomada elétrica ins-
talada corretamente, que cumpra os requisitos
especificados nos dados técnicos.
3. A sua ferramenta elétrica está pronta a operar.
