Analoge Module
Widerstände sorgen für definierte Nullpegel zur automatischen Erkennung der SENSE-Konfiguration. Diese wird
in der Abgleichoberfläche angezeigt und ermöglichen außerdem eine Fühlerbrucherkennung.

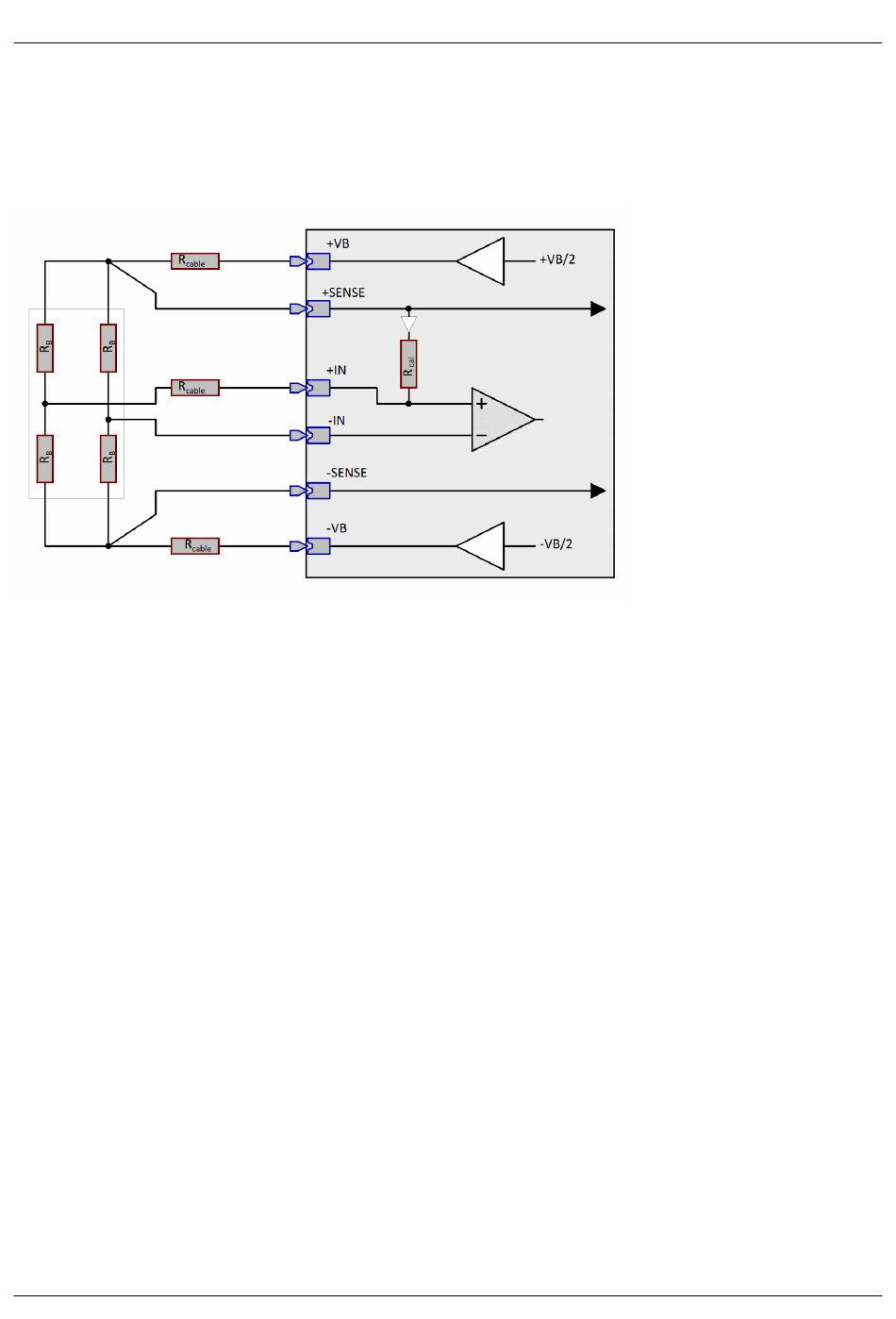

7.2.4.1.1 Vollbrücke
Vollbrücke, mit doppelter Fühlerleitung (Sense)
·
6-Leiter-Anschluss
·
Beide SENSE-Leitungen ±SENSE benutzt ("doppelte Sense")
Ausgleich des Einflusses auch von unsymmetrischen Kabelwiderständen.
·
Kalibrierwiderstand für Kalibriersprung;
bei langen Kabel im TF-Modus nur mit eingeschränkter Präzision wegen Phasenfehlern
Vollbrücke mit einfacher Fühlerleitung (Sense), nur DC Modus
·
Analog zur entsprechenden Halbbrückenkonfiguration
