Analoge Module
7.2 Analoge Module
Zur analogen Erfassung stehen verschiedene 16 kanalige Module zur Verfügung.
7.2.1 SPAR/T16 Spannung und Temperatur
Parameter
Kanäle
Messmodi
T16
Das SPAR/T16 verfügt über isolierte und differentielle Eingangskanäle. Sie weisen dabei erweiterte
Isolationseigenschaften von bis zu 60 V auf (bei einer Prüfspannung von 300 V). Dies gilt sowohl für Kanal zu
Gehäuse als auch für Kanäle untereinander.
Stärken:
·
Ideal für die Messung an passiven Sensoren
·
Optimal aliasingfreie Störunterdrückung auch von 50 Hz Störungen
·
Unterstützt imc Plug & Measure
SPAR/T16 basiert auf einem Scanner-Konzept mit Blockisolation, bei dem ein Messstellen-Umschalter mit einem
isolierten Messverstärker kombiniert ist. Dieses Funktionsprinzip ist optimal geeignet für die Messung an
passiven Sensoren. Beim Betrieb mit aktiven Signalquellen und zwar insbesondere mit aktiven Temperatur-
Kalibratoren sind u.U. dynamische Aspekte zu beachten, die im Detail bei der Beschreibung des Scanner-
Konzepts diskutiert werden.
Verweis
Die technischen Daten

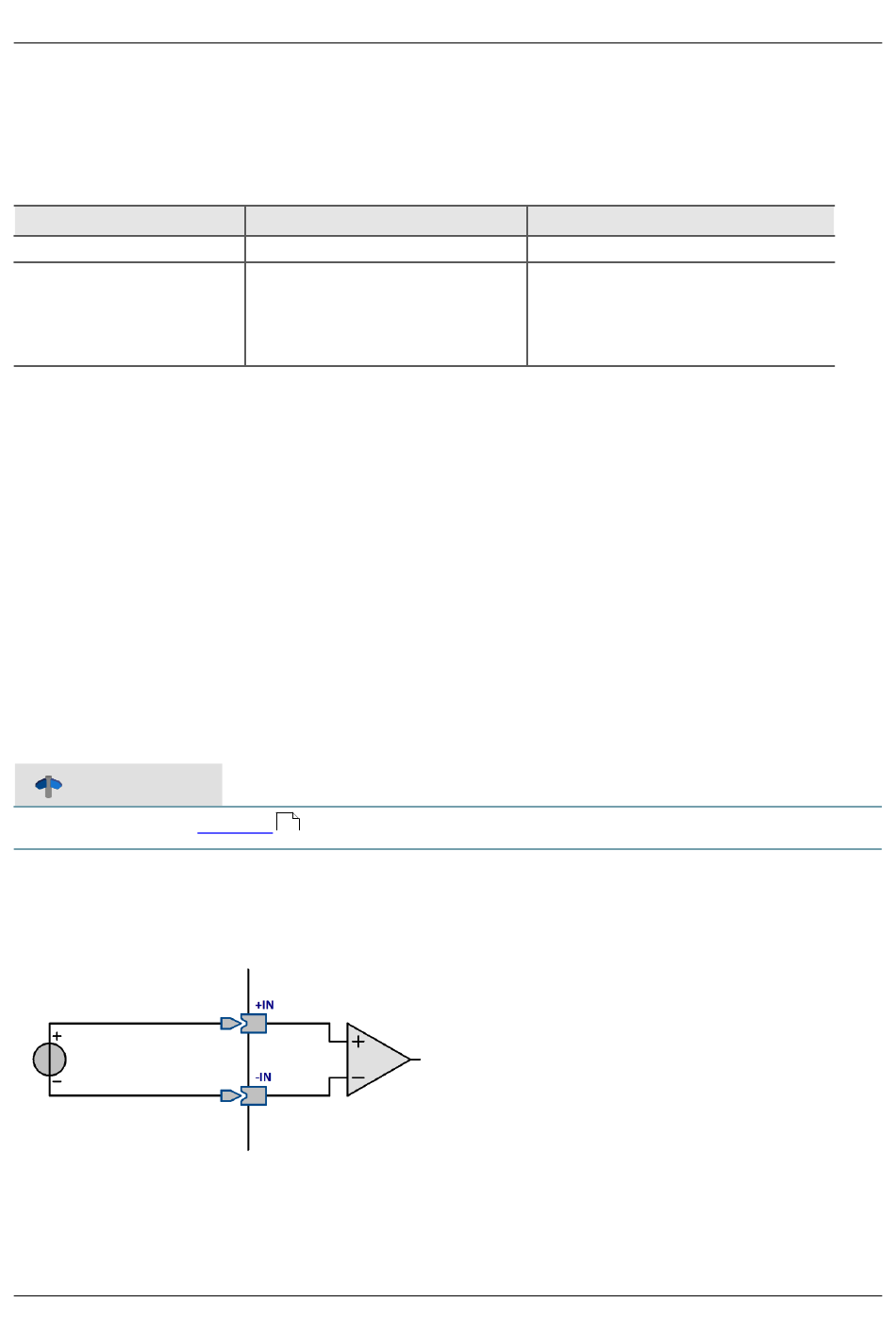

7.2.1.1 Spannungsmessung
© 2023 imc Test & Measurement GmbH
Spannungsmessung
Thermoelemente, RTD (PT100)
Strommessung
SPAR/T16
.
134
Wert
Bemerkung
16
empfohlener Stecker:
ACC/DSUBM-U4
ACC/DSUBM-T4
ACC/DSUBM-I4
·
±60 V bis ±50 mV in elf Bereichen
Die (statische) Eingangsimpedanz in den
Bereichen ≤±2 V beträgt 10 MΩ, sonst 1 MΩ.
Die Eingangsbeschaltung ist differentiell und
DC-gekoppelt.
Zum Anschluss wird der Standardstecker zur
Spannungsmessung verwendet (ACC/DSUBM-
U4), auch der Thermostecker (ACC/DSUBM-T4)
wird unterstützt.
Das Anschluss-Schema für isolierte und nicht
isolierte Signalquellen unterscheidet sich nicht.
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 7
Seite 80
