Weitere Ein- und Ausgänge

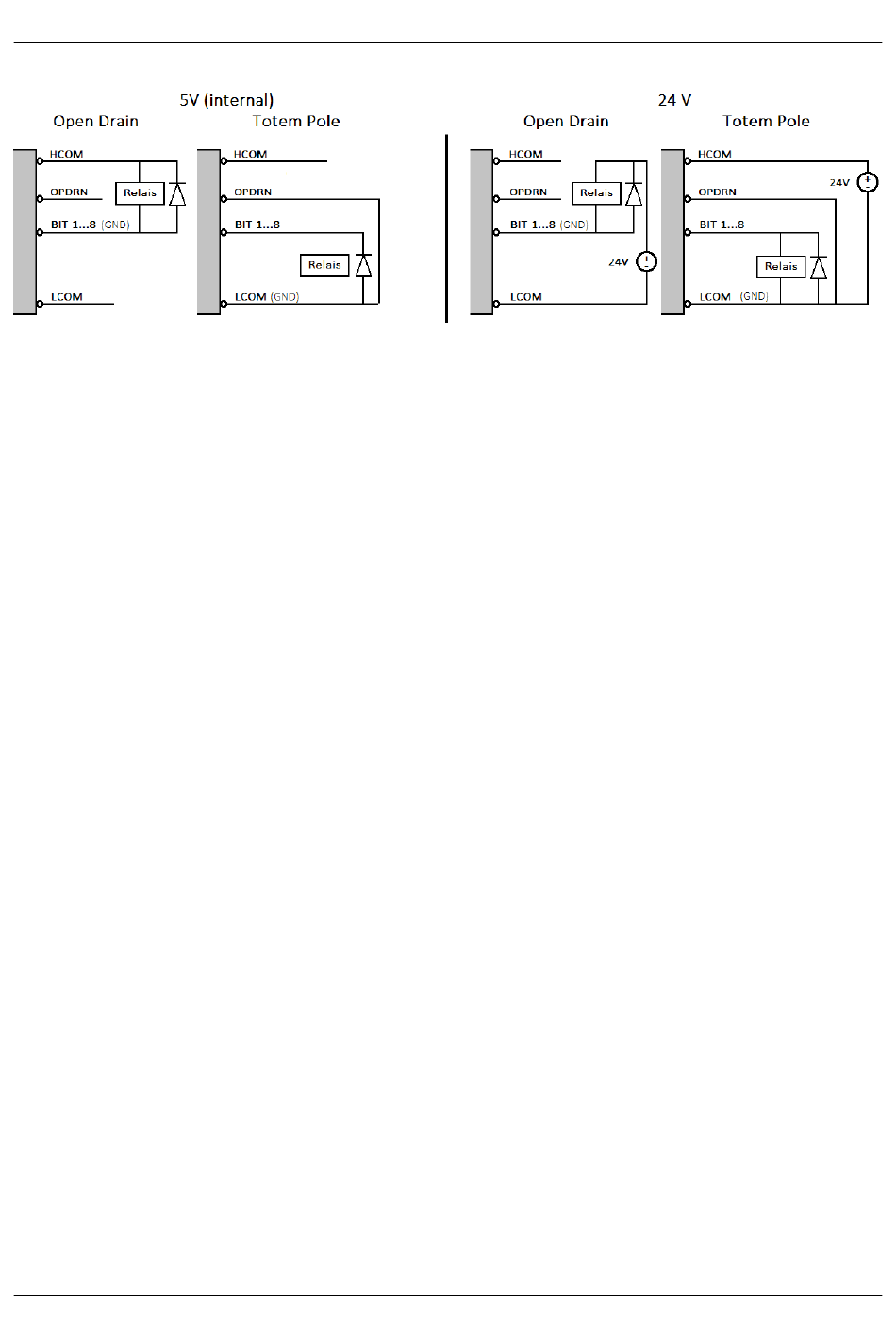

7.3.3.2 Beschaltungsbeispiele
Mit Totem Pole sind maximal 22 mA Laststrom möglich, völlig unabhängig von einer extern angeschlossenen
Spannung.
Open Drain ist in der Lage Ströme bis zu 700 mA pro Ausgang zu schalten. Bei Verwendung der internen 5 V ist
jedoch zu beachten, dass der Strom pro Ausgang auf 20 mA begrenzt ist.
7.3.3.3 Hinweis zur Ansteuerung aus imc Online FAMOS
Die maximale Ausgaberate ist von der Schaltzeit des DO-16 abhängig. Bei 165 µs sind theoretisch 6 kHz möglich.
Erfolgt die Ansteuerung aus imc Online FAMOS heraus, ist zu bedenken, dass der Aufruf zur Ausgabe rechtzeitig
erfolgen muss. Wenn daneben längere Berechnungen stattfinden, wie z.B. FFTs oder Filter, kommt der Aufruf
nicht rechtzeitig zustande.
Eine zuverlässige Ausgaberate ist nur mit der Funktion "Synchronen Task" unter imc Online FAMOS Professional
möglich, welche per Interrupt die Berechnungen unterbricht.
Wird die Ausgabe an einen Kanal als Taktgeber gekoppelt, kann ein weiterer Effekt dazu kommen. Beispielsweise
wird ein Kanal mit 10 kHz abgetastet und dieser mit der Funktion Sawtooth zum Ansteuern genutzt:
DOut02_Bit01=greater( SawTooth(Kanal_02, 0, 1, 2), 0.5)
Bei einer RAM-Pufferzeit von 10s ergibt sich eine FIFO Größe von 100.000 Werten. Das System teilt die FIFOS in
64 k Blöcke. Reichen die 64 k nicht aus, werden zwei Blöcke angelegt. imc Online FAMOS bekommt in diesem Fall
bei jedem FIFO Aufruf zwei Werte, damit ist der Takt halbiert. Um diesen Effekt zu verhindern, muss die RAM-
Pufferdauer z.B. auf 2 s reduziert werden.
