Messarten
6.2.4.3 Modus (Zeitmessung)
Zeitmessung
Die Zeit zwischen zwei Flanken wird ermittelt. Hierzu erscheinen die Einstellmöglichkeiten für Start und Stopp
der Messung. Zur Zeitmessung gibt es mehrere Möglichkeiten.
Folgende Kombinationen sind dabei möglich:
positive Flanke
negative Flanke
positive Flanke
die Kombination negative Flanke
Um eine hohe Zeitauflösung der Messergebnisse zu gewährleisten, ist eine geeignete Skalierung hinsichtlich der
bevorstehenden Messung vorzunehmen. Ein Messbereich (INC4) oder Maximale Zeit(s) (ENC-6) gibt die
maximal zu erfassende Zeit zwischen der gewählten Start- und Stoppflanke an. Die Zeit zwischen den Flanken
darf nicht größer werden als mit dem gewählten Messbereich angewählt. Wird bei der Messung die maximale
Zeit überschritten, so werden die (zu großen) Messwerte auf den Messbereichsendwert gesetzt.
Messbereich
1 ms
2 ms
4 ms
8 ms
16 ms
30 ms
60 ms
120 ms
Die Zeitauflösung entspricht dem Wert eines LSB (Least Significant Bit).
Ist während einer Abtastzeit noch keine Zeitmessung möglich gewesen (fehlende Start- bzw. Stoppflanke), so
wird die letzte gültige Zeit ausgegeben, bis eine vollständige Zeitmessung erfolgt ist. Ist noch keine gültige Zeit
vorhanden, so wird Null ausgegeben. Ist innerhalb einer Abtastzeit mehr als eine Zeitmessung erfolgt (mehrere
Start- bzw. Stoppflanken), so wird die letzte gemessene Zeit als Ergebnis ausgegeben.

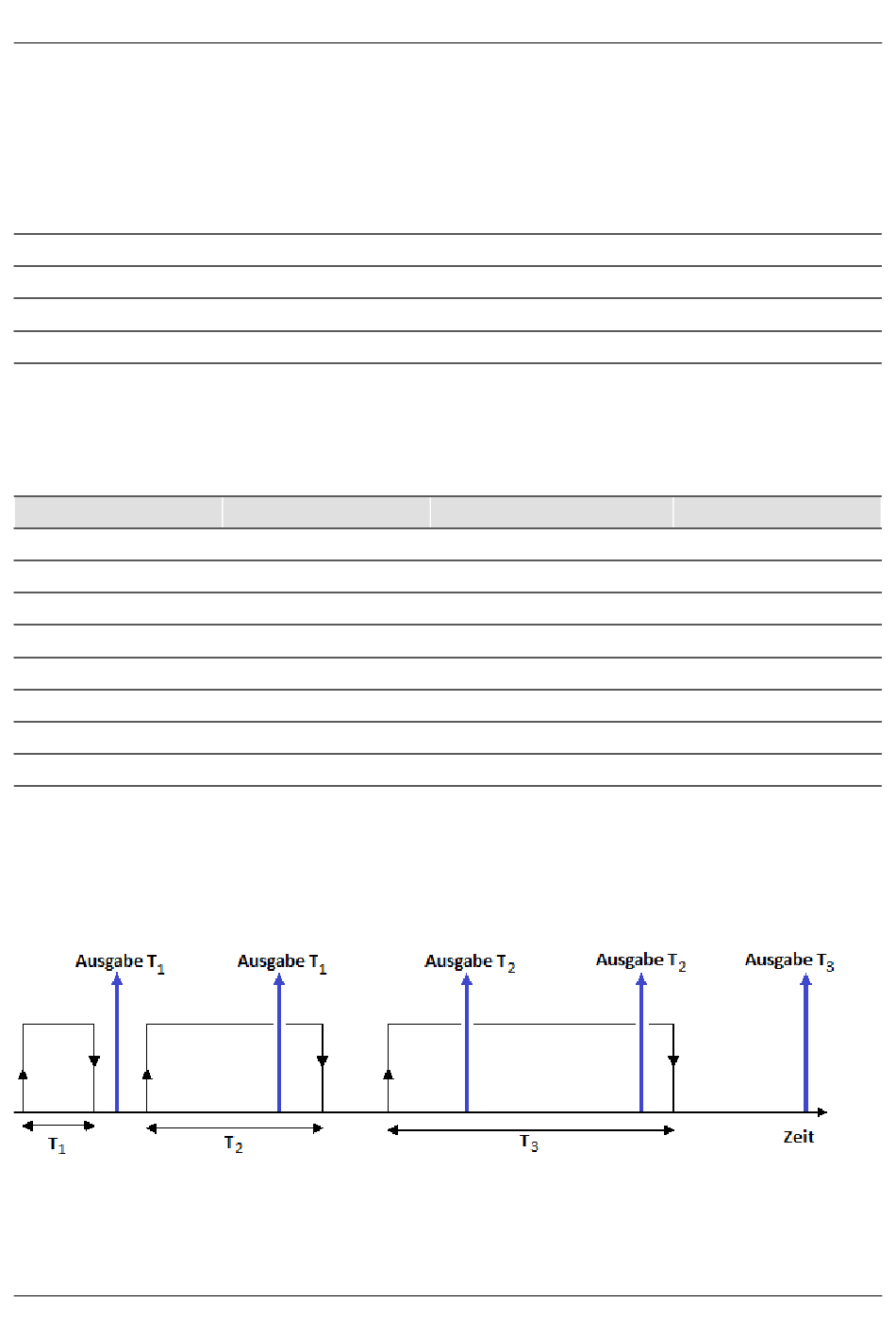

Dargestellt ist eine Zeitmessung, deren Start durch eine positive Flanke im Signal gestartet und durch eine
negative Flanke gestoppt wird. Die senkrecht nach oben weisenden Pfeile entsprechen der Ausgabezeit, mit dem
zu diesem Zeitpunkt gültigen Ergebnis. Dabei wird zwei Mal T1, zwei Mal T2 und ein Mal T3 ausgegeben.
© 2023 imc Test & Measurement GmbH
>
negative Flanke:
>
positive Flanke:
>
positive Flanke:
>
negative Flanke:
Zeitauflösung
31,25 ns
62,50 ns
125 ns
250 ns
500 ns
1 µs
2 µs
4 µs
Zeitauflösungen beim INC4
↑ > ↓
↓ > ↑
↑ > ↑
↓ > ↓ ist nicht zulässig
Messbereich
250 ms
500 ms
1 s
2 s
4 s
8 s
16 s
30 s
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 6
Zeitauflösung
8 µs
16 µs
32 µs
64 µs
128 µs
256 µs
512 µs
1024 ms
Seite 51
