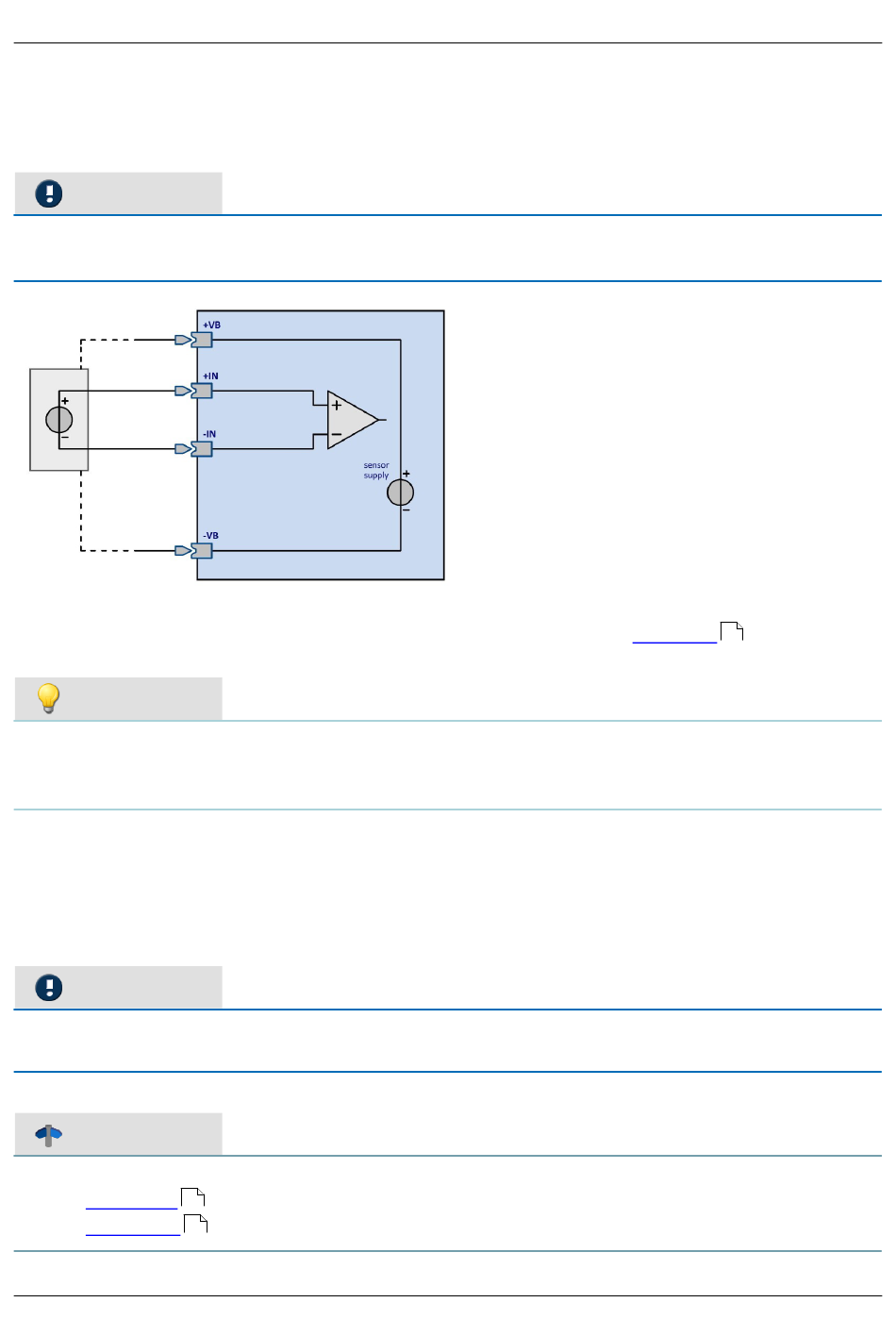

7.4.6.2 Sensorversorgungsmodul
Die Module SPAR/T16 und SPAR/U16 können mit einer einstellbaren Sensorversorgung erweitert werden, wobei
sich dann die Modulbreite nicht verändert. Zur Unterscheidung ergänzen wir den Namen eines Verstärkers um
den Suffix: "..-SUPPLY". Hier finden Sie die technischen Daten.
Hinweis
Die Einstellung erfolgt über die Software. Vergewissern Sie sich, dass Sie die Sensorversorgung nicht zu hoch
einstellen, bevor Sie einen Sensor anschließen, andernfalls könnten Sie den Sensor beschädigen.
CHASSIS). Dies ist in der Regel auch zu empfehlen. Bei der Option ±15 V ist beim
GND der Bezug.
Beispiel
+15 V über Pin 6: GND und Pin 3: +VB (-SUPPLY), -15 V über Pin 6: GND und Pin 12: -VB (-SUPPLY), +30 V über
Pin 12: -VB (-SUPPLY ) und Pin 3: +VB (+SUPPLY). Welcher Pin der Bezug ist, steht als Hinweis unterhalb der
jeweiligen Tabelle im Kapitel Anschluss-Stecker.
Wird ein isolierter aktiver Sensor sowohl mit einer isolierten Versorgung gespeist, als auch mit einem isolierten
Kanal gemessen, so wird sich ohne Aufprägung eines Gleichtaktpotentials von außen (oder z.B. durch gezieltes
Erden) ein unkontrolliertes Gleichtaktpotential einstellen (verursacht durch Isolations-Drift oder kapazitive
Störeinkopplung) welches als Störung u.U. nicht ausreichend unterdrückt wird. Nur wenn der zu versorgende
Sensor bereits durch die Messanordnung mit einem Gleichtaktpotential belegt ist, oder unkontrollierte
Erdschleifen in den -SUPPLY Rückleitern vorliegen, kann eine isolierte Sensorversorgung angeraten sein.
Hinweis
Die Versorgungsspannung wird jeweils für eine Kanalgruppe eingestellt und gilt für alle Eingänge dieser
Gruppe. Die Anzahl der Kanäle pro Gruppe entnehmen Sie dem jeweiligen Gerätetyp.
Verweis
Technische Daten "..-SUPPLY":
·
T16-SUPPLY
·
U16-SUPPLY
© 2023 imc Test & Measurement GmbH
138
142
Die Sensorversorgung ist unipolar und kann mit
DSUB-15 Steckern an +VB und -VB bzw. +SUPPLY und
-SUPPLY (siehe Bedruckung im Stecker)
herausgeführt werden. Es sind pro Modul immer nur
fünf wählbare Einstellungen verfügbar. Die
Konfigurationen sind dem jeweiligen
Moduldatenblatt zu entnehmen. Die Spannung ist
global für alle Kanäle eines Moduls einstellbar.
Sämtliche Kanäle eines Moduls bilden eine
Kanalgruppe.
Eine bipolare Versorgungsspannung von ±15 V
anstelle der unipolaren 15 V ist auf Anfrage
verfügbar. Die Sensor-Versorgungsspannung ist in
dieser Ausführung nicht-isoliert (mit Bezug zu
U4-Stecker
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 7
der Pin 6 =
