Weitere Ein- und Ausgänge
7.3.2.1 Eingangsspannung
Der Eingangsspannungsbereich für eine Gruppe von jeweils 8 digitalen Eingänge kann zwischen 5 V (TTL-Bereich)
und 24 V eingestellt werden. Die Umschaltung erfolgt durch eine Brücke am ACC/DSUB(M)-DI4-8 Stecker:
·
Wird LEVEL und LCOM gebrückt, arbeiten alle 8 Bits mit 5V bei einer Schwelle von 1,7 V bis 1,8 V.
·
Ist LEVEL nicht mit LCOM gebrückt, gilt 24V bei einer Schwelle von 6,95 V bis 7,05 V.
Ein unbeschalteter Stecker ist standardmäßig auf 24 V eingestellt. Damit wird vermieden, dass der
Eingangsspannungsbereich von 5 V nicht versehentlich mit 24 V belegt wird.

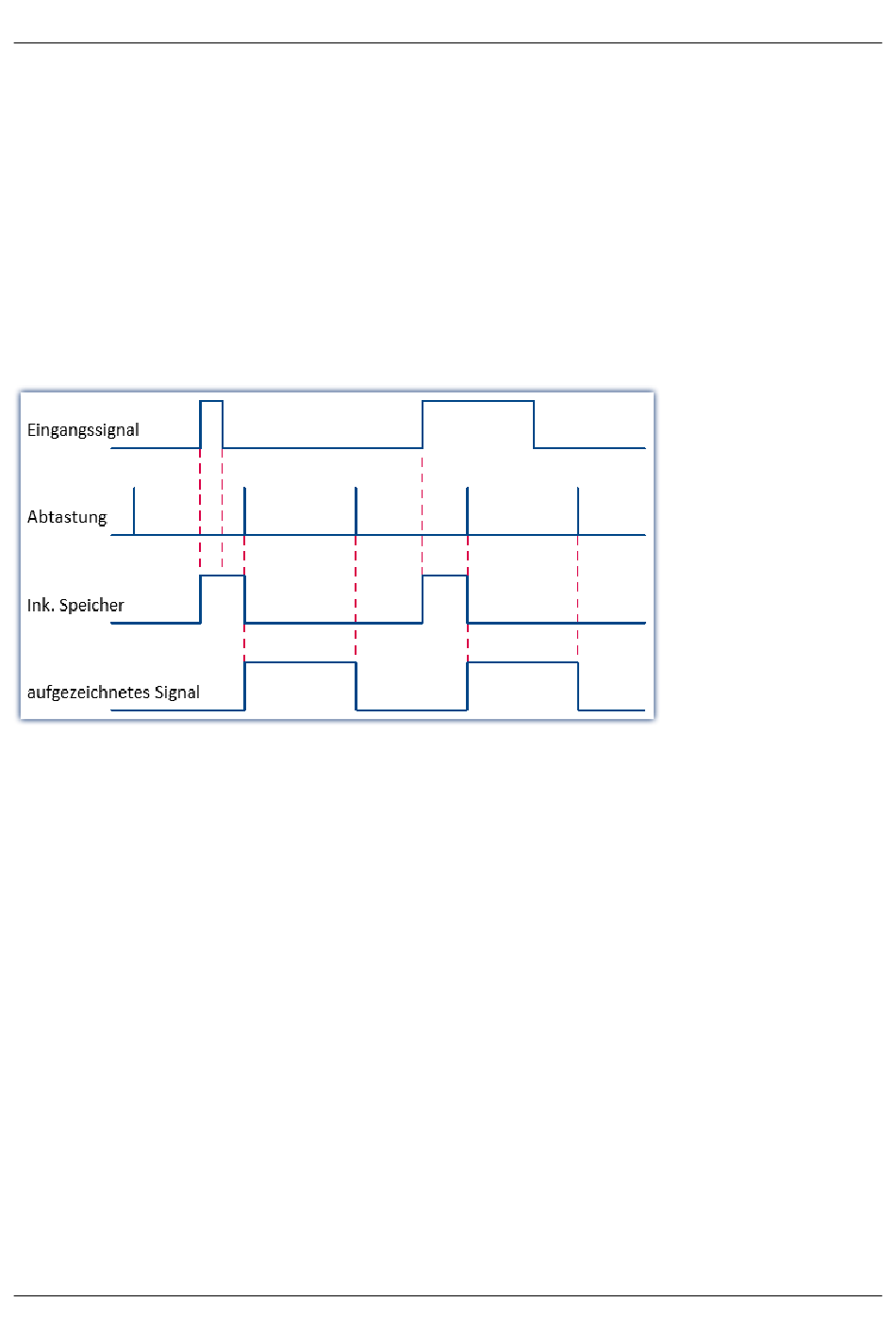

7.3.2.2 Abtastzeit und kurze Pegel
Die digitalen Eingänge können wie ein analoger Kanal aufgezeichnet werden. Es ist nicht möglich einzelne Bits
zur Aufnahme auszuwählen, es werden immer alle 8 Bit (Digitaler Port) aufgezeichnet. Die Hardware stellt sicher,
dass kurze HIGH Pegel innerhalb eines Abtastintervalls erkannt werden.
© 2023 imc Test & Measurement GmbH
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 7
Seite 109
