Weitere Ein- und Ausgänge
7.3.5.7.2 ESD
ESD (Electrical Short Distance) RS485 stellt die Verbindung ohne galvanische Trennung her. Die Variante ESD+
verfügt über eine galvanische Isolation und wird von imc bereitgestellt.
·
Es können bis zu 32 Geräte über eine Distanz von max. 20 m angeschlossen werden.
·
Als Kabel werden Standard 120 Ω Leitungen verwendet.
·
Der Anschluss erfolgt über DSUB-9 Stecker.
Der Schirm wird direkt am Gerätegehäuse angeschlossen. Die Gehäuse sollten wenn möglich geerdet werden.
Intern ist der Bus galvanisch vom angeschlossenen Gerät getrennt.
© 2023 imc Test & Measurement GmbH

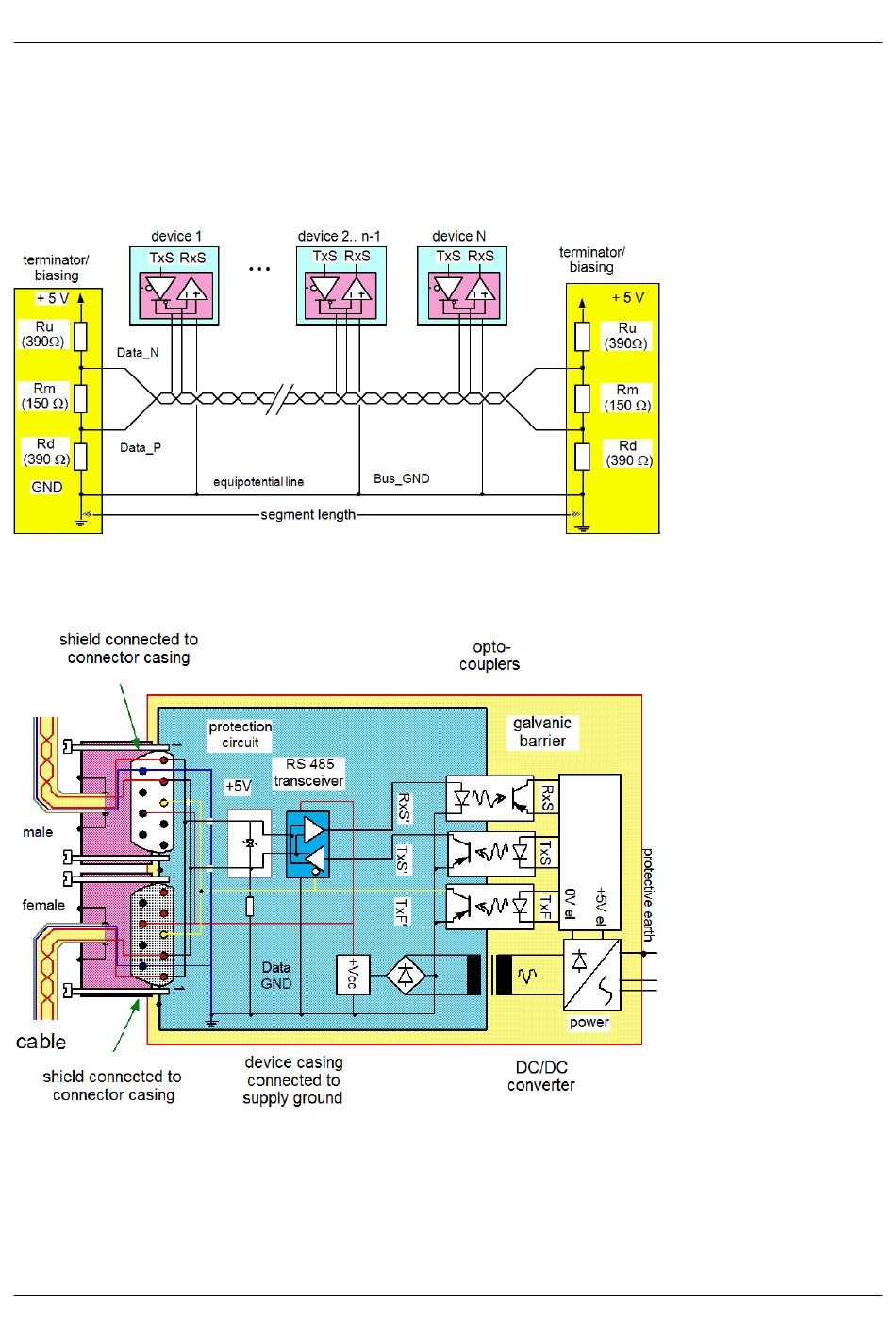

MVB-Bus Verkabelung mit ESD
ESD+ Gerät mit galvanischer Isolation
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 7
Seite 117
