Weitere Ein- und Ausgänge
7.3.5 Feldbus-Erweiterungsmodule
7.3.5.1 CAN, CAN FD

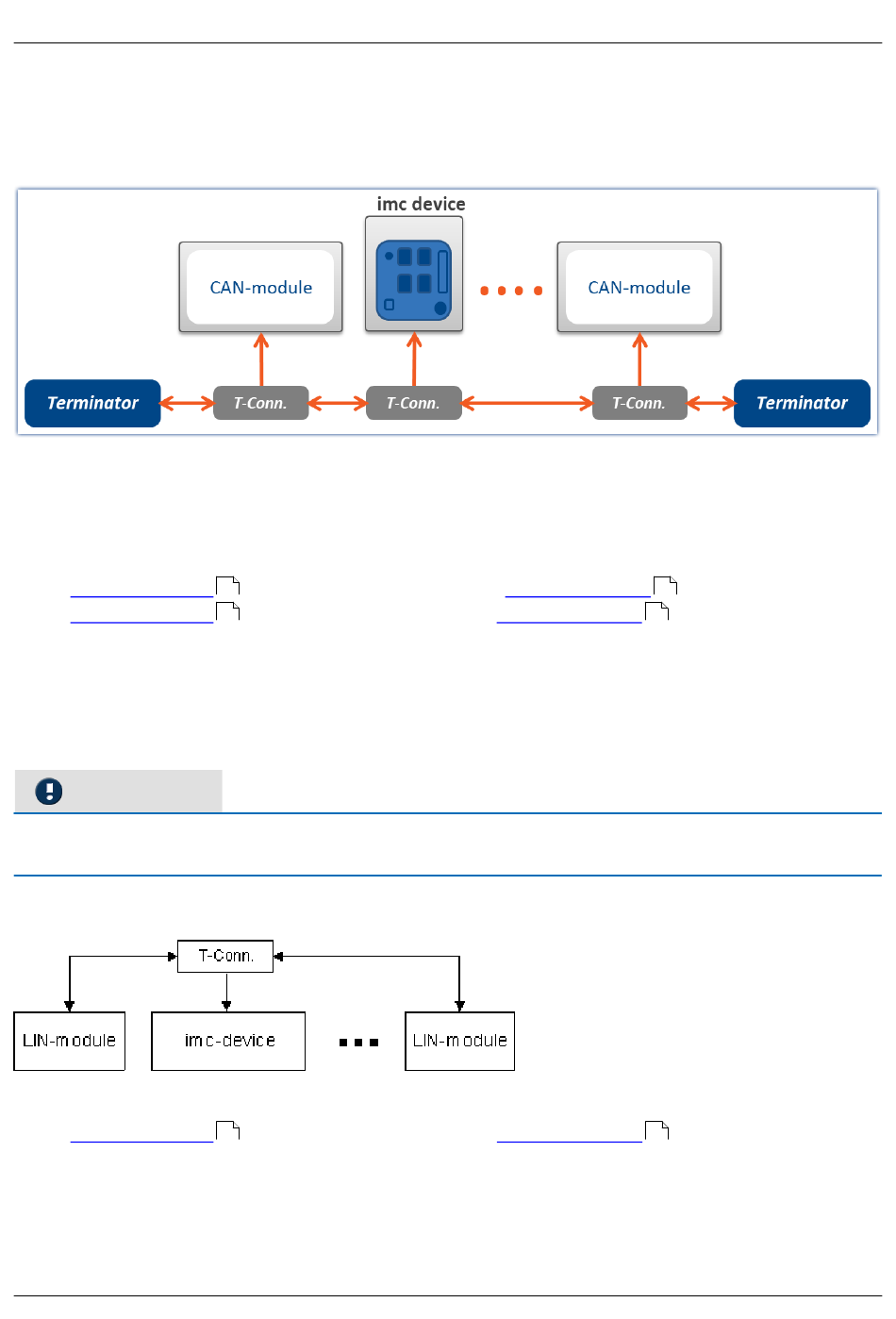

Wenn Ihr imc Gerät über mindestens 2 Knoten (DSUB-9) verfügt, werden die jeweils mit einem T-Stück an den
Bus angeschlossen.
Beachten Sie, dass bei 1 Mbit/s Übertragungsrate am CAN-Bus die Stich-Leitung an einer T-Verbindung nur
maximal 30 cm lang sein darf. Im Allgemeinen ist die Verdrahtung im imc SPARTAN bereits 30 cm lang. Wenn
also ein externes T-Stück angeschlossen wird, muss die T-Verbindung unmittelbar am Stecker sein. Die übrigen
Sensoren können mit oder ohne T-Stück angeschlossen werden.
Zu den
technischen Daten
Zu den
technischen Daten
Anschluss der Terminatoren
·
Terminator-Widerstände von 120 Ω entsprechend CiA.
·
Terminatoren werden zwischen Pin 2 und 7 angeschlossen.
·
Terminatoren müssen zum Abschluss des Busses an beiden Enden eingesetzt werden. Ansonsten dürfen
keine weiteren Terminatoren angeschlossen sein.
Hinweis
imc SPARTAN verfügt über interne per Software zuschaltbare Terminatoren. Diese können individuell für jeden
Knoten zugeschaltet werden.
7.3.5.2 LIN
Zu den
technischen Daten
© 2023 imc Test & Measurement GmbH
Messgerät mit angeschlossenem T-Stück
der CAN-Bus Schnittstelle und zur
158
der CAN FD Schnittstelle und zur
159
LIN-Verkabelung
der LIN-Bus Schnittstelle und zur
160
Anschlussbelegung
175
Anschlussbelegung
175
Anschlussbelegung
177
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 7
.
.
.
Seite 114
