Analoge Module
7.2.2.4 Strommessung
·
Strom: ±40 mA, ±20 mA, ±10 mA ... ±1 mA in 6 Bereichen

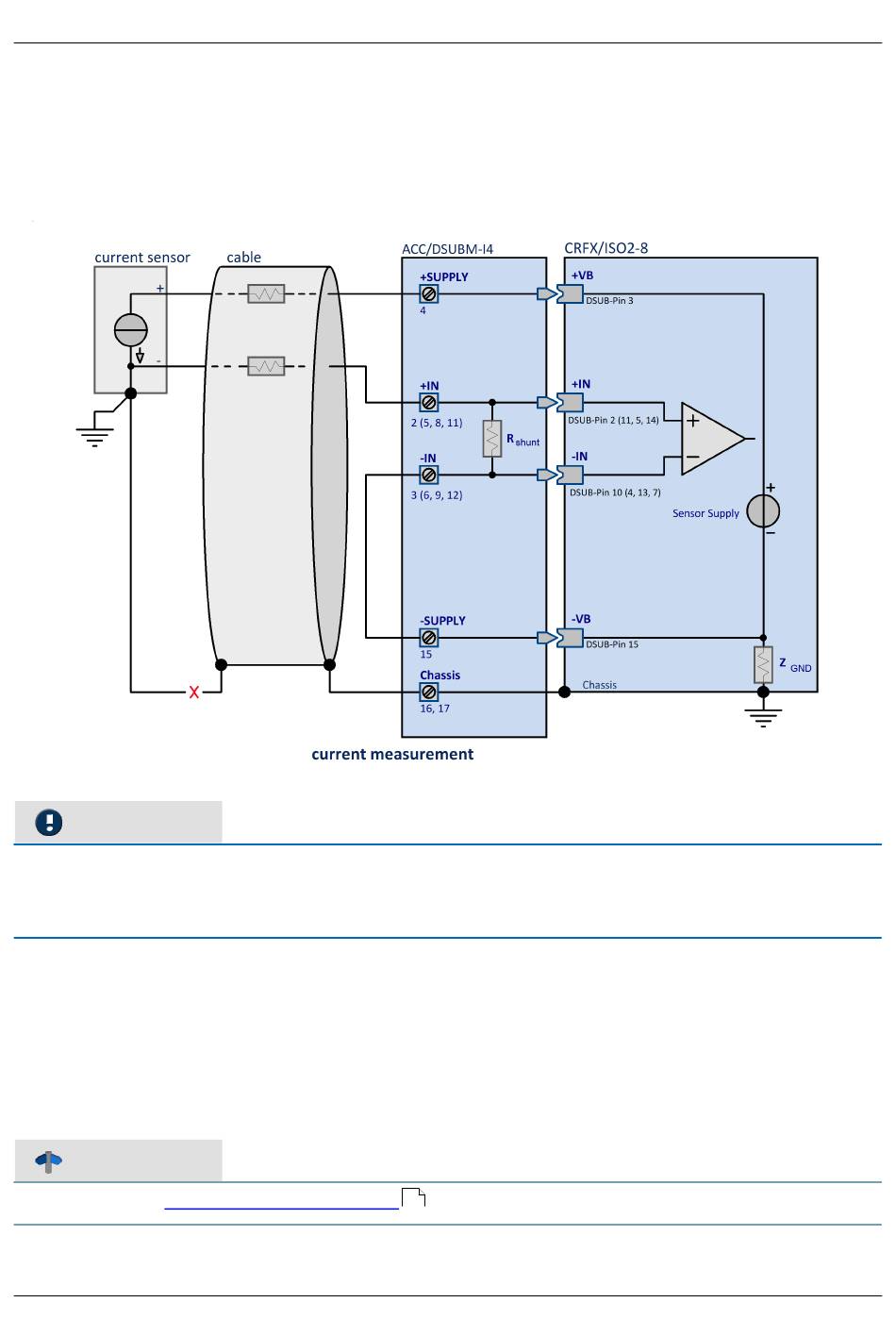

Für die Strommessung ist ein spezieller Stecker mit integriertem Shunt (50 Ω) nötig: ACC/DSUBM-I4. Bei
Strommessung mit den speziellen Shuntsteckern ACC/DSUBM-I4 sind aus Gründen der begrenzten
Verlustleistung des Mess-Shunts bei statischer Dauerbelastung nur die: Messbereiche von 40 mA bis 50 mA
zulässig (entspricht dem 2 V oder 2,5 V Spannungsbereich).
Hinweis
Da es sich bei diesem Verfahren um eine Spannungsmessung am Bürdewiderstand handelt, muss in der imc
Software auch eine Spannungsmessung eingestellt werden.
Der Skalierungsfaktor wird mit 1/R und der Einheit A eingetragen (0,02 A/V = 1/50 Ω).
7.2.2.5 Bandbreite
Die maximale Abtastrate der Kanäle beträgt 500 Hz (2 ms). Die analoge Bandbreite (ohne digitale
Tiefpassfilterung) der isolierten Spannungskanäle beträgt 200 Hz (-3 dB).
7.2.2.6 Anschluss
Als Anschlusstechnik können DSUB-15 Stecker oder Thermoelementbuchsen verwendet werden.
Verweis
Hier finden Sie die
Pinbelegung der DSUB-Stecker
