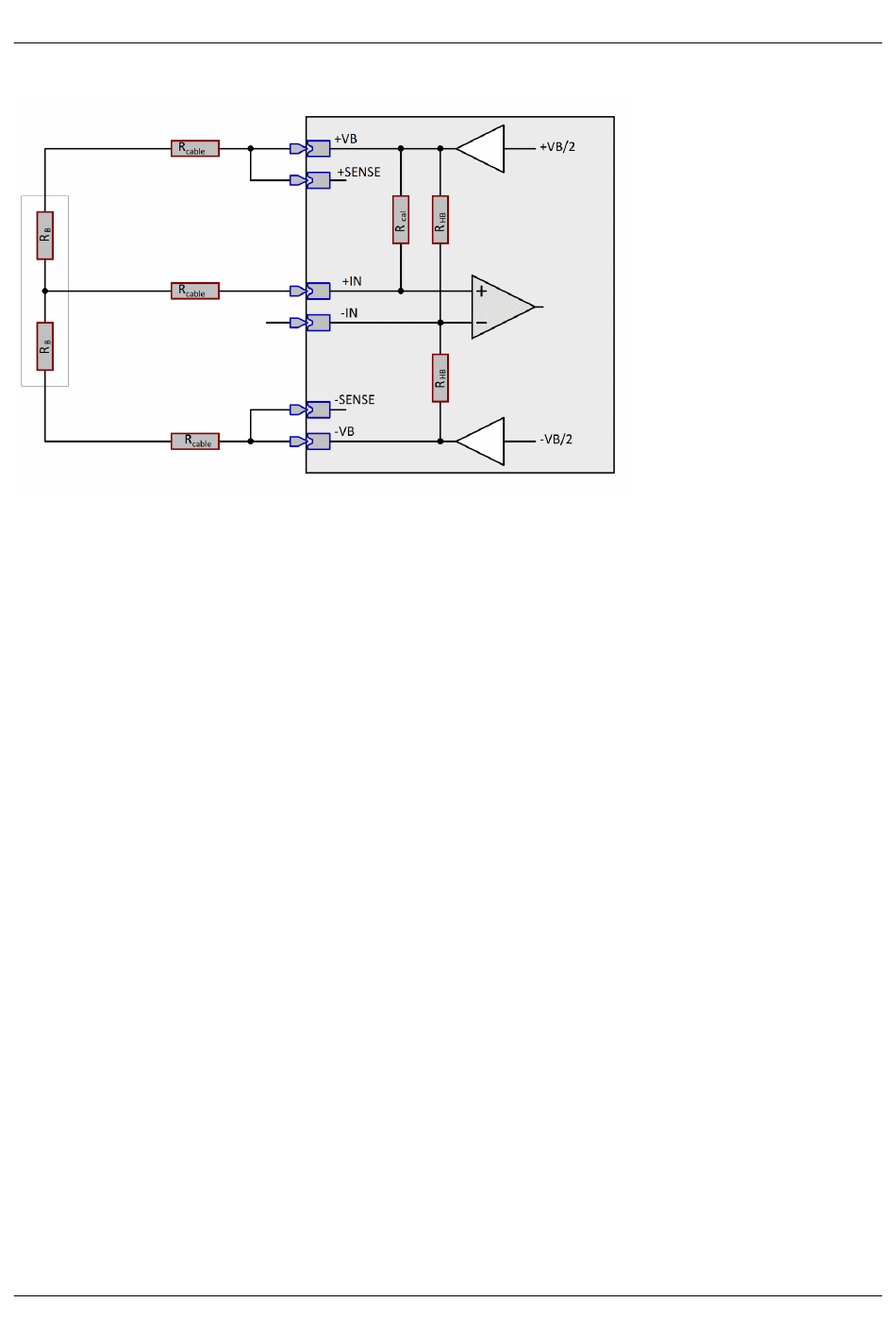

Halbbrücke, ohne Fühlerleitungen (Sense)
·
3-Leiter-Anschluss
·
keine SENSE-Leitung benutzt, SENSE Klemmen offen lassen oder am Stecker mit ±VB brücken, um die
Übergangswiderstände des Steckers auszugleichen.
·
Kalibrierwiderstand für Kalibriersprung: Shuntkalibrierung an externem Halbbrückenzweig bei langen Kabel
im TF-Modus nur mit eingeschränkter Präzision wg. Phasenfehlern
·
Optionale Kabelwiderstandkompensation ("offline"): Ermittlung des Kabelwiderstands mittels Kalibrier-
sprung und automatischer Verrechnung. Symmetrische Kabel erforderlich (auch an +IN!). Keine Erfassung
der Drift des Kabelwiderstands, da nur offline vor der Messung durchzuführen
·
Interne Halbbrückenergänzung wird von ±VB gespeist, daher symmetrische Kabel erforderlich, sonst nicht
nur fehlerhafte Verstärkungskorrektur, sondern auch entsprechende Offset-Drift!
