Messarten
Impulszeitpunkt
Es wird der Zeitpunkt der Flanke innerhalb des Abtastintervalls ermittelt. Diese Information wird von einigen
Funktionen im imc Online FAMOS benötigt, z.B. bei Bestimmung des Drehzahlverlaufs aus einem Pulssignal:
OtrEncoderPulsesToRpm.
Die Messgröße Impulszeitpunkt bezeichnet eine Phaseninformation, die nur bei speziellen Applikationen (insb.
Ordnungsanalyse) von Bedeutung ist. Sie wird für weitere Online-Verrechnungen benötigt. Der Impulszeitpunkt
repräsentiert die Zeit zwischen dem letzten detektierten (asynchronen) Impuls und dem (synchronen)
Abtastzeitpunkt zu dem die Zählerstände abgetastet und ausgewertet wurden. Die dieser Größe zugeordnete
Einheit lautet Code.
Hinweis
Der Modus Impulszeitpunkt ist von der Abtastrate abhängig. Der Eintrag erscheint nur, wenn die Abtastrate bei
allen ENC-4 Varianten kleiner gleich 1ms beträgt, bei HRENC-4 kleiner gleich 100µs.
PWM
Die Pulsweitenmodulation (PWM) ist eine Modulationsart, bei der eine technische Größe (z.B. elektrischer
Strom) zwischen zwei Werten wechselt. Dabei wird das Tastverhältnis bei konstanter Frequenz moduliert. PWM
ist auch unter Pulsbreitenmodulation (PBM) und Pulsdauermodulation (PDM) bekannt.
Ein anschauliches Beispiel für diese Modulationsart ist ein Schalter, mit dem man eine Heizung ständig ein- und
ausschaltet. Je länger die Einschaltzeit gegenüber der Ausschaltzeit ist, umso höher die mittlere Heizleistung.
Eine direkte PWM-Messung ist in der Gerätesoftware nicht einstellbar. Bei bekannter Frequenz kann dies aber
über folgende Einstellung mit der Zeitmessung realisiert werden:
Das Verhältnis ergibt sich aus der Dauer des HIGH Pegels zur Periodendauer.
Die Dauer des HIGH Pegels erhalten Sie über eine Zeitmessung von steigender zu fallender Flanke.
Die Periodendauer ist der Kehrwert der Frequenz, welche bekannt sein muss.
PWM= t
/t
impuls
Peridoendauer
Beispiel:
f= 50Hz, Pulsdauer= 10ms
Skalierung: t
* f * 100%/ s = 5000%/s
impuls
bei 10ms: 0.01s*5000%/s= 50%
Dies kann über die Skalierung direkt eingetragen werden:
© 2023 imc Test & Measurement GmbH
* 100%
oder
t
impuls

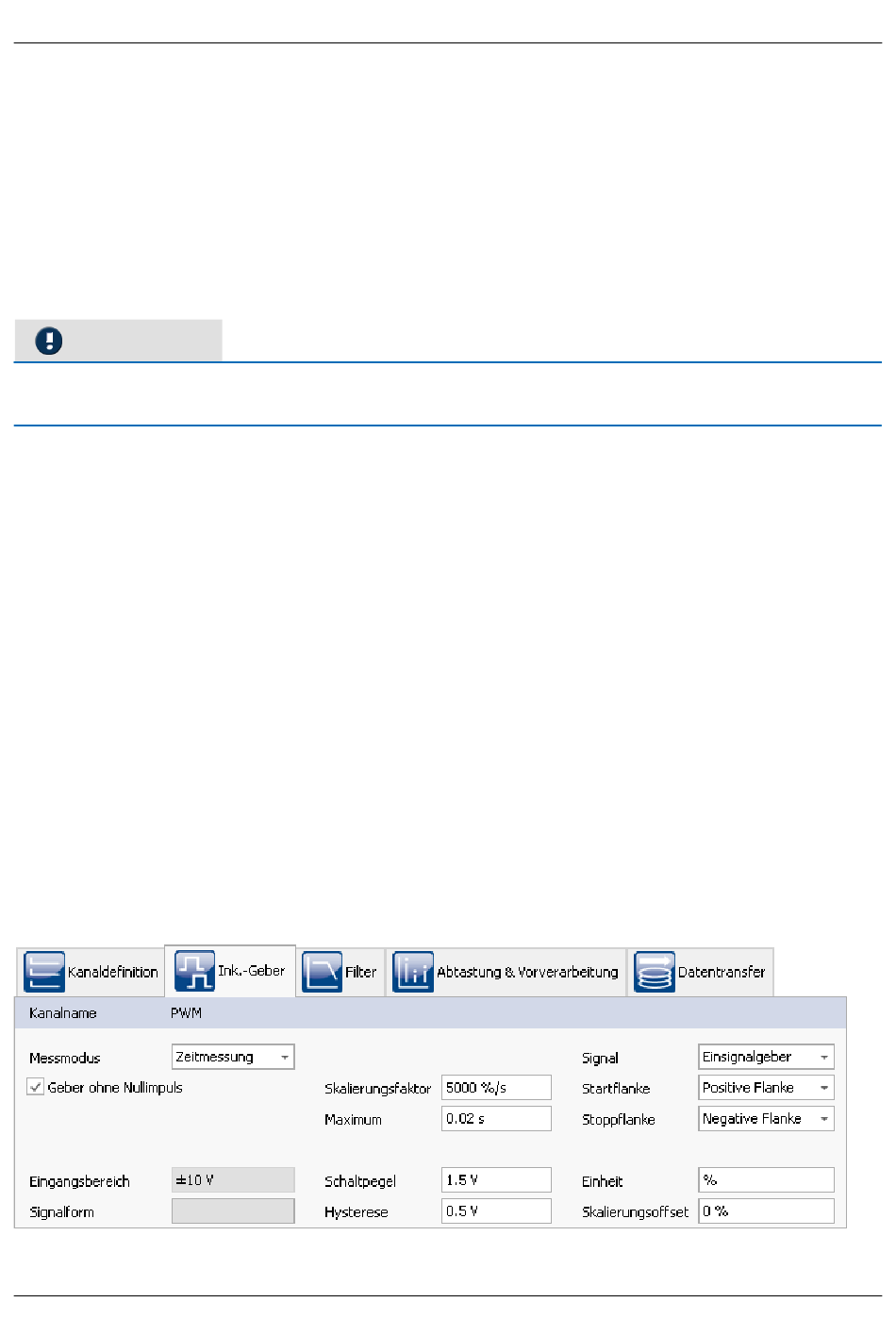

Einstellung zur PWM Messung im Modus Zeitmessung
* f * 100%
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 6
Seite 52
