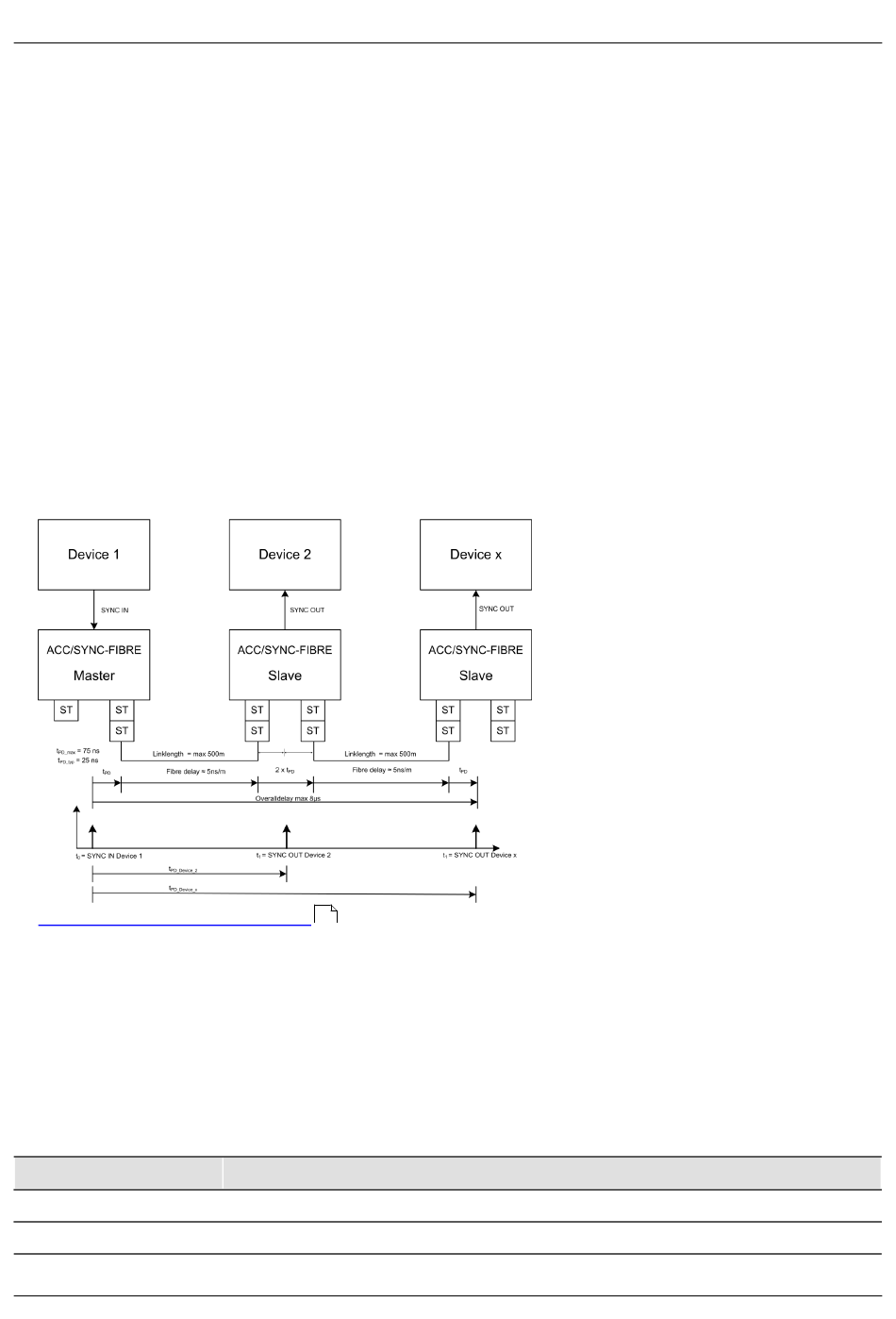

7.4.2.1 Optischer SYNC Adapter: ACC/SYNC-FIBRE
Eine grundlegende Eigenschaft sämtlicher imc Messgeräte besteht in der Möglichkeit, mehrere, auch
unterschiedliche Geräte untereinander zu synchronisieren und im Verbund zu betreiben. Die Synchronisation
erfolgt typischerweise im Master/Slave Verfahren über das elektrische SYNC-Signal, welches auf einer BNC-
Buchse der Geräte zugänglich ist.
In elektrisch stark gestörter Umgebung bzw. bei sehr großen Entfernungen kann es von Vorteil sein, dieses Signal
über Glasfaser-Optik (LWL, Fibre Optic) vollkommen isoliert und störungsfrei zu entkoppeln. Hierzu dient der
extern anschließbare optische SYNC-Adapter ACC/SYNC-FIBRE.
Bei seiner Verwendung kommt dann nicht mehr die BNC Buchse zum Einsatz, sondern es wird eine der DSUB-9
Buchsen für GPS, DISPLAY oder MODEM verwendet, welche dann sowohl das zu entkoppelnde elektrische SYNC
Signal führt als auch eine für den Adapter benötigte Versorgungsspannung und auch als Richtungssignal (Master
Slave) genutzt wird.
Zu verwendende imc Messgeräte müssen aus diesem Grunde bzgl. einer der DSUB-9 Buchsen umgebaut
werden. Bei einem Umbau der MODEM oder der GPS Buchse ist diese nicht mehr für den ursprünglichen Zweck
verwendbar. Für die GPS Buchse gilt diese Einschränkung nicht. Es ist sogar ein paralleler Betrieb möglich (Y-
Kabel), wenn die GPS-Daten nur für die Orts-Daten und der Adapter für das SYNC Signal verwendet werden. Je
nach aktuell angeschlossenem Signal (Adapter oder BNC) sind sowohl elektrischer als auch optischer Modus
verwendbar, jedoch nicht beide zur gleichen Zeit.
Technische Daten: ACC/SYNC-FIBRE
7.4.3 GPS
Über die GPS Buchse können Sie GPS-Empfänger anschließen. Das ermöglicht eine absolute
Zeitsynchronisierung auf die GPS-Zeit. Hat die GPS-Maus Empfang, synchronisiert sich das Messsystem
automatisch. Auch die Synchronisation mit einer NMEA Quelle ist möglich. Voraussetzung ist, dass die Uhr
neben dem Sekundentakt den GPRMC-String liefert.
Alle GPS Informationen können Sie auswerten und über imc Online FAMOS weiterverarbeiten.
GPS-Signale stehen zur Verfügung als: Prozessvektor-Variablen und Feldbus Kanäle.
GPS Informationen
pv.GPS.course
pv.GPS.course_variation
© 2023 imc Test & Measurement GmbH
168
Beschreibung
Kurs in °
magnetische Deklination in °
imc SPARTAN - Handbuch, Edition 12 - 02.06.2023
Kapitel 7
Seite 119
