1

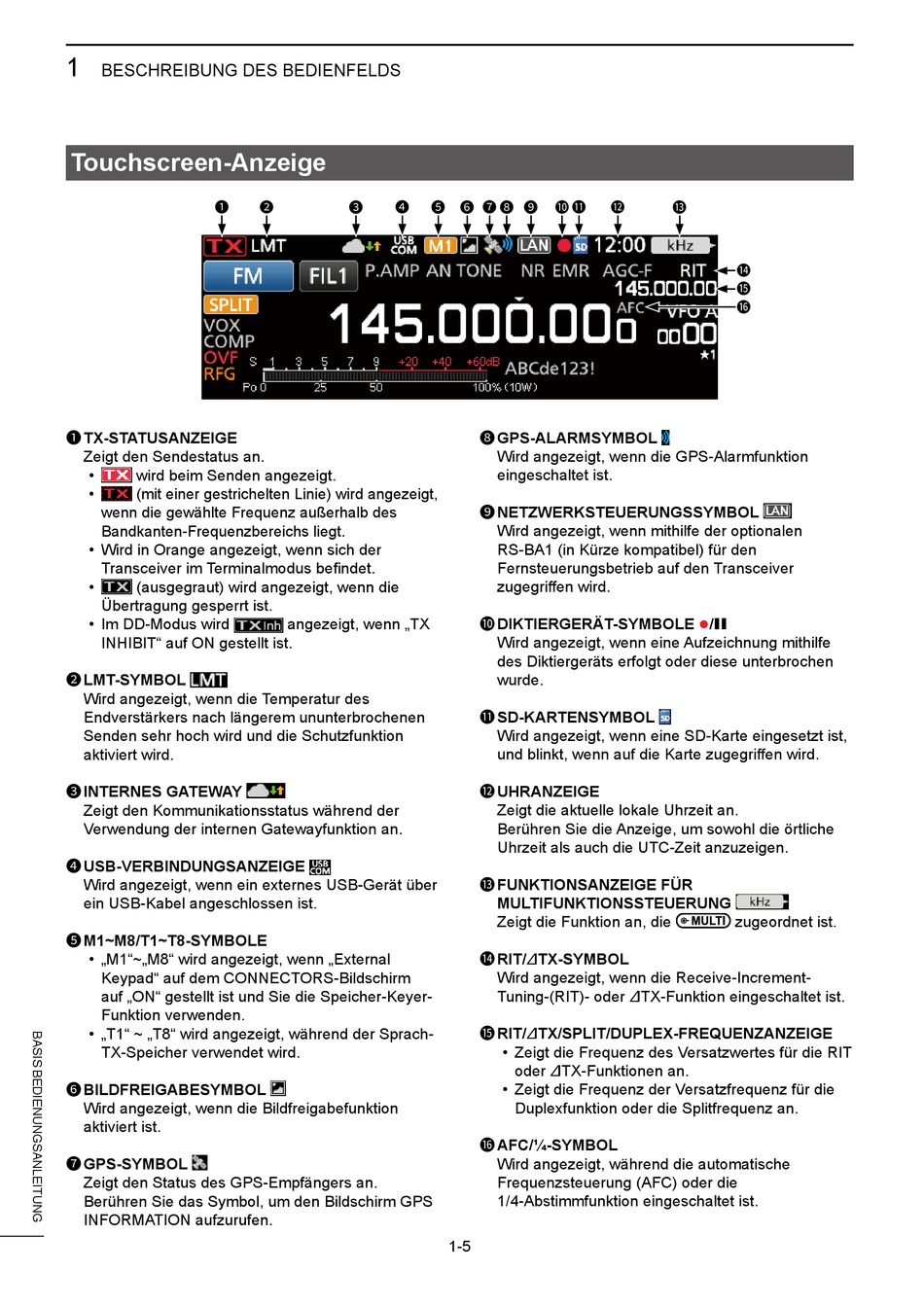

BESCHREIBUNG DES BEDIENFELDS
Touchscreen-Anzeige
1
1 TX-STATUSANZEIGE
Zeigt den Sendestatus an.
•
wird beim Senden angezeigt.
•
(mit einer gestrichelten Linie) wird angezeigt,
wenn die gewählte Frequenz außerhalb des
Bandkanten-Frequenzbereichs liegt.
• Wird in Orange angezeigt, wenn sich der
Transceiver im Terminalmodus befi ndet.
•
(ausgegraut) wird angezeigt, wenn die
Übertragung gesperrt ist.
• Im DD-Modus wird
INHIBIT" auf ON gestellt ist.
2 LMT-SYMBOL
Wird angezeigt, wenn die Temperatur des
Endverstärkers nach längerem ununterbrochenen
Senden sehr hoch wird und die Schutzfunktion
aktiviert wird.
3 INTERNES GATEWAY
Zeigt den Kommunikationsstatus während der
Verwendung der internen Gatewayfunktion an.
4 USB-VERBINDUNGSANZEIGE
Wird angezeigt, wenn ein externes USB-Gerät über
ein USB-Kabel angeschlossen ist.
5 M1~M8/T1~T8-SYMBOLE
• „M1"~„M8" wird angezeigt, wenn „External
Keypad" auf dem CONNECTORS-Bildschirm
auf „ON" gestellt ist und Sie die Speicher-Keyer-
Funktion verwenden.
• „T1" ~ „T8" wird angezeigt, während der Sprach-
TX-Speicher verwendet wird.
6 BILDFREIGABESYMBOL
Wird angezeigt, wenn die Bildfreigabefunktion
aktiviert ist.
7 GPS-SYMBOL
Zeigt den Status des GPS-Empfängers an.
Berühren Sie das Symbol, um den Bildschirm GPS
INFORMATION aufzurufen.
2
3
4
5 6 7 8 9
angezeigt, wenn „TX
10 11
12
8 GPS-ALARMSYMBOL
Wird angezeigt, wenn die GPS-Alarmfunktion
eingeschaltet ist.
9 NETZWERKSTEUERUNGSSYMBOL
Wird angezeigt, wenn mithilfe der optionalen
RS-BA1 (in Kürze kompatibel) für den
Fernsteuerungsbetrieb auf den Transceiver
zugegriff en wird.
10 DIKTIERGERÄT-SYMBOLE
Wird angezeigt, wenn eine Aufzeichnung mithilfe
des Diktiergeräts erfolgt oder diese unterbrochen
wurde.
11 SD-KARTENSYMBOL
Wird angezeigt, wenn eine SD-Karte eingesetzt ist,
und blinkt, wenn auf die Karte zugegriff en wird.
12 UHRANZEIGE
Zeigt die aktuelle lokale Uhrzeit an.
Berühren Sie die Anzeige, um sowohl die örtliche
Uhrzeit als auch die UTC-Zeit anzuzeigen.
13 FUNKTIONSANZEIGE FÜR
MULTIFUNKTIONSSTEUERUNG
Zeigt die Funktion an, die
14 RIT/∂TX-SYMBOL
Wird angezeigt, wenn die Receive-Increment-
Tuning-(RIT)- oder ∂TX-Funktion eingeschaltet ist.
15 RIT/∂TX/SPLIT/DUPLEX-FREQUENZANZEIGE
• Zeigt die Frequenz des Versatzwertes für die RIT
oder ∂TX-Funktionen an.
• Zeigt die Frequenz der Versatzfrequenz für die
Duplexfunktion oder die Splitfrequenz an.
16 AFC/¹⁄4-SYMBOL
Wird angezeigt, während die automatische
Frequenzsteuerung (AFC) oder die
1/4-Abstimmfunktion eingeschaltet ist.
1-5
13
14
15
16
/
z
zugeordnet ist.
