ANSCHLUSSHILFE

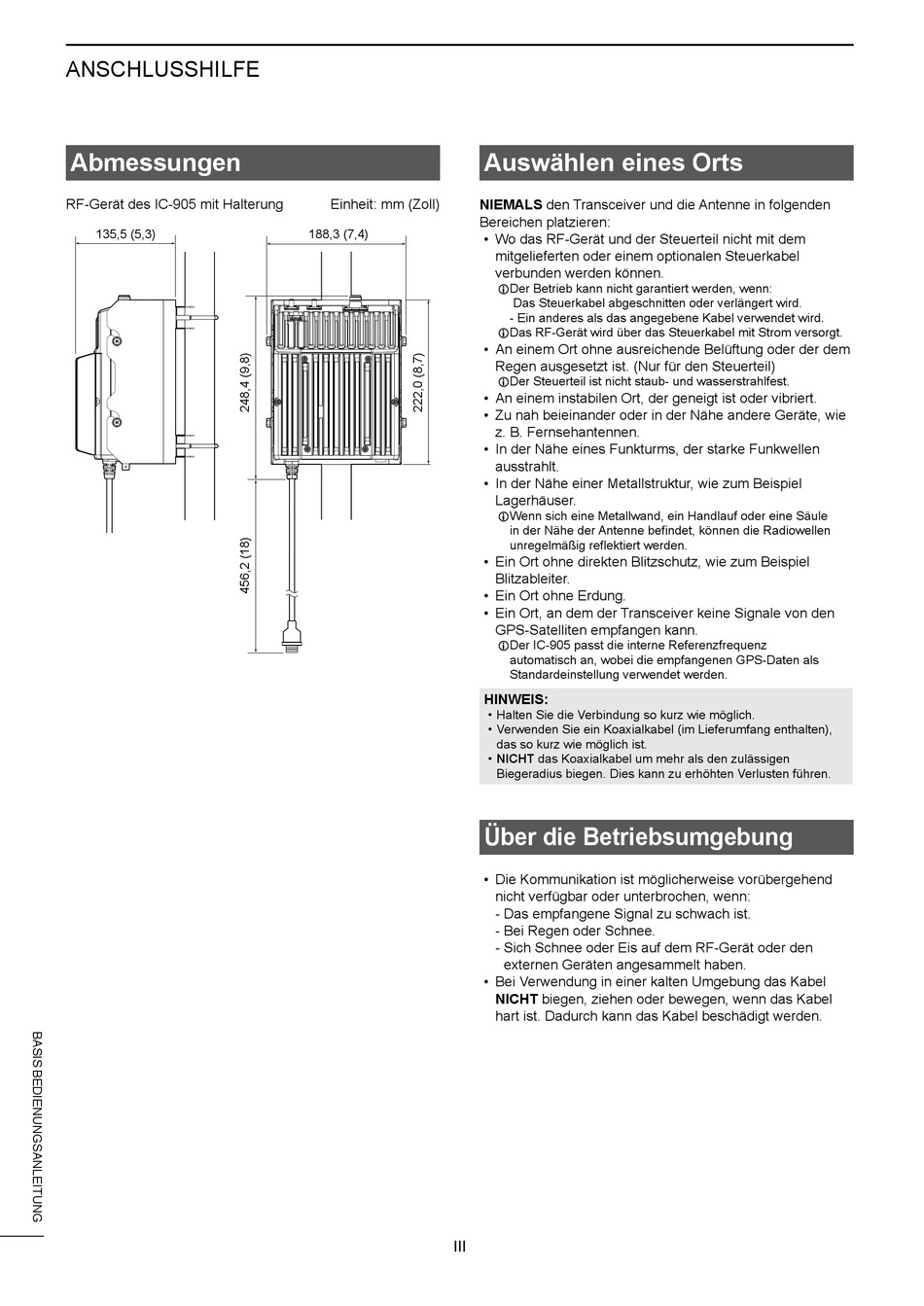

Abmessungen
RF-Gerät des IC-905 mit Halterung
135,5 (5,3)
Einheit: mm (Zoll)
NIEMALS den Transceiver und die Antenne in folgenden
Bereichen platzieren:
188,3 (7,4)
III
Auswählen eines Orts
• Wo das RF-Gerät und der Steuerteil nicht mit dem
mitgelieferten oder einem optionalen Steuerkabel
verbunden werden können.
LDer Betrieb kann nicht garantiert werden, wenn:
Das Steuerkabel abgeschnitten oder verlängert wird.
- Ein anderes als das angegebene Kabel verwendet wird.
LDas RF-Gerät wird über das Steuerkabel mit Strom versorgt.
• An einem Ort ohne ausreichende Belüftung oder der dem
Regen ausgesetzt ist. (Nur für den Steuerteil)
LDer Steuerteil ist nicht staub- und wasserstrahlfest.
• An einem instabilen Ort, der geneigt ist oder vibriert.
• Zu nah beieinander oder in der Nähe andere Geräte, wie
z. B. Fernsehantennen.
• In der Nähe eines Funkturms, der starke Funkwellen
ausstrahlt.
• In der Nähe einer Metallstruktur, wie zum Beispiel
Lagerhäuser.
LWenn sich eine Metallwand, ein Handlauf oder eine Säule
in der Nähe der Antenne befindet, können die Radiowellen
unregelmäßig reflektiert werden.
• Ein Ort ohne direkten Blitzschutz, wie zum Beispiel
Blitzableiter.
• Ein Ort ohne Erdung.
• Ein Ort, an dem der Transceiver keine Signale von den
GPS-Satelliten empfangen kann.
LDer IC-905 passt die interne Referenzfrequenz
automatisch an, wobei die empfangenen GPS-Daten als
Standardeinstellung verwendet werden.
HINWEIS:
• Halten Sie die Verbindung so kurz wie möglich.
• Verwenden Sie ein Koaxialkabel (im Lieferumfang enthalten),
das so kurz wie möglich ist.
• NICHT das Koaxialkabel um mehr als den zulässigen
Biegeradius biegen. Dies kann zu erhöhten Verlusten führen.
Über die Betriebsumgebung
• Die Kommunikation ist möglicherweise vorübergehend
nicht verfügbar oder unterbrochen, wenn:
- Das empfangene Signal zu schwach ist.
- Bei Regen oder Schnee.
- Sich Schnee oder Eis auf dem RF-Gerät oder den
externen Geräten angesammelt haben.
• Bei Verwendung in einer kalten Umgebung das Kabel
NICHT biegen, ziehen oder bewegen, wenn das Kabel
hart ist. Dadurch kann das Kabel beschädigt werden.
