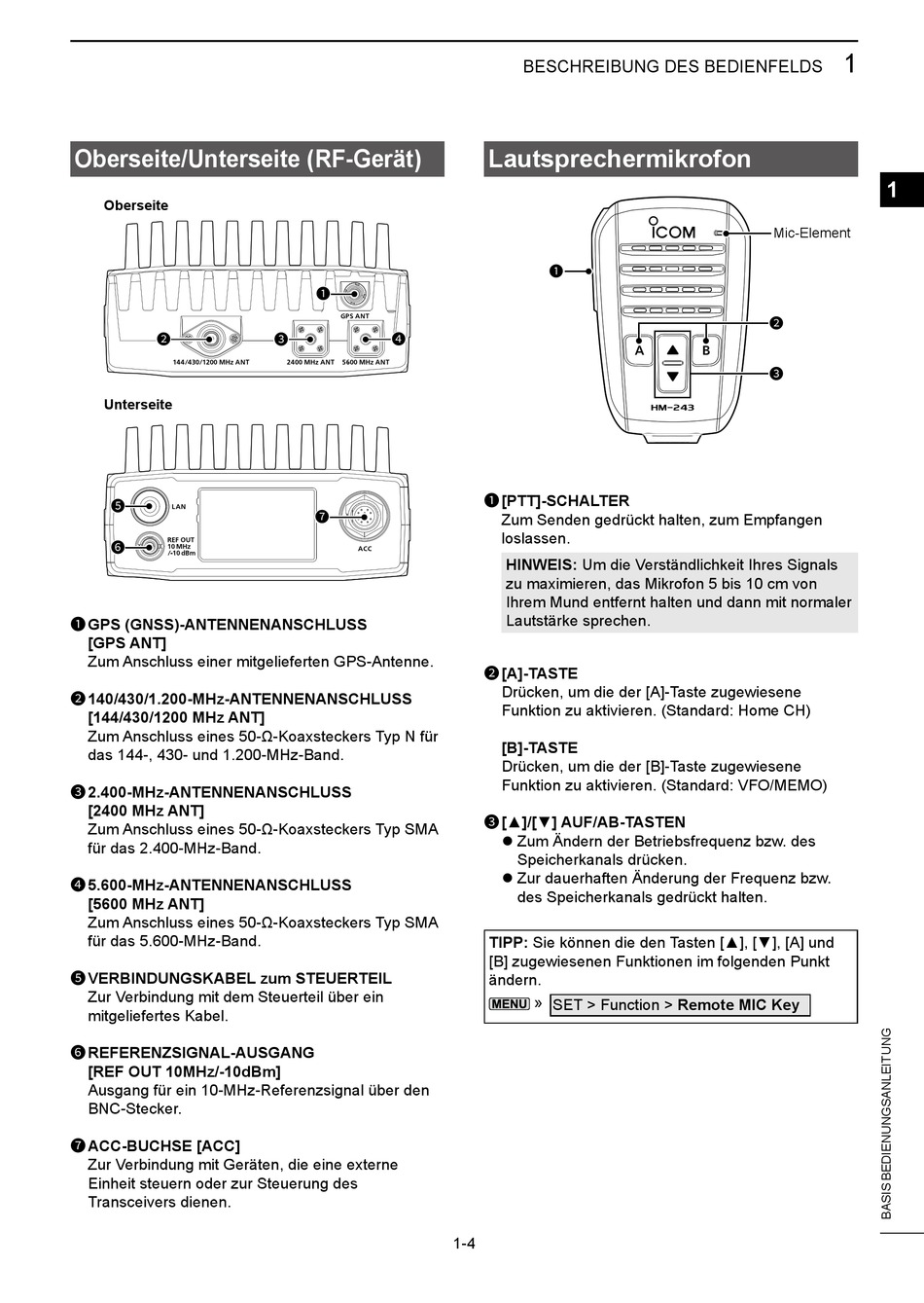

Oberseite/Unterseite (RF-Gerät)
Oberseite
2
Unterseite
5
6
1 GPS (GNSS)-ANTENNENANSCHLUSS
[GPS ANT]
Zum Anschluss einer mitgelieferten GPS-Antenne.
2 140/430/1.200-MHz-ANTENNENANSCHLUSS
[144/430/1200 MHz ANT]
Zum Anschluss eines 50-Ω-Koaxsteckers Typ N für
das 144-, 430- und 1.200-MHz-Band.
3 2.400-MHz-ANTENNENANSCHLUSS
[2400 MHz ANT]
Zum Anschluss eines 50-Ω-Koaxsteckers Typ SMA
für das 2.400-MHz-Band.
4 5.600-MHz-ANTENNENANSCHLUSS
[5600 MHz ANT]
Zum Anschluss eines 50-Ω-Koaxsteckers Typ SMA
für das 5.600-MHz-Band.
5 VERBINDUNGSKABEL zum STEUERTEIL
Zur Verbindung mit dem Steuerteil über ein
mitgeliefertes Kabel.
6 REFERENZSIGNAL-AUSGANG
[REF OUT 10MHz/-10dBm]
Ausgang für ein 10-MHz-Referenzsignal über den
BNC-Stecker.
7 ACC-BUCHSE [ACC]
Zur Verbindung mit Geräten, die eine externe
Einheit steuern oder zur Steuerung des
Transceivers dienen.
1
3
4
7
BESCHREIBUNG DES BEDIENFELDS
Lautsprechermikrofon
1
1 [PTT]-SCHALTER
Zum Senden gedrückt halten, zum Empfangen
loslassen.
HINWEIS: Um die Verständlichkeit Ihres Signals
zu maximieren, das Mikrofon 5 bis 10 cm von
Ihrem Mund entfernt halten und dann mit normaler
Lautstärke sprechen.
2 [A]-TASTE
Drücken, um die der [A]-Taste zugewiesene
Funktion zu aktivieren. (Standard: Home CH)
[B]-TASTE
Drücken, um die der [B]-Taste zugewiesene
Funktion zu aktivieren. (Standard: VFO/MEMO)
3 [▲]/[▼] AUF/AB-TASTEN
z Zum Ändern der Betriebsfrequenz bzw. des
Speicherkanals drücken.
z Zur dauerhaften Änderung der Frequenz bzw.
des Speicherkanals gedrückt halten.
TIPP: Sie können die den Tasten [▲], [▼], [A] und
[B] zugewiesenen Funktionen im folgenden Punkt
ändern.
» SET > Function > Remote MIC Key
1-4
1
1
Mic-Element
2
3
