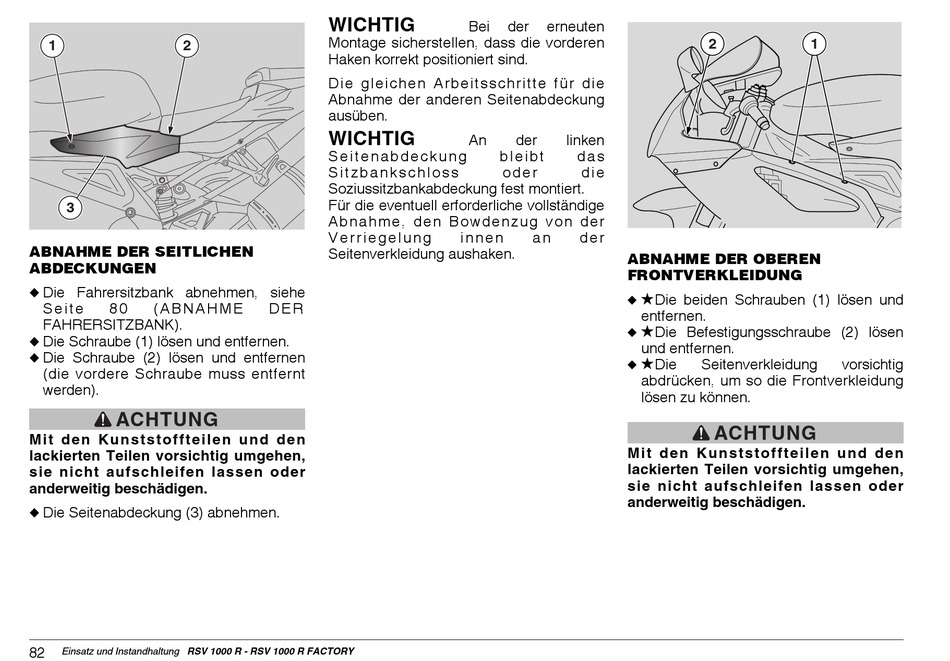

ABNAHME DER SEITLICHEN
ABDECKUNGEN
Die Fahrersitzbank abnehmen, siehe
u
S e i t e 8 0 ( A B N A H M E
FAHRERSITZBANK).
Die Schraube (1) lösen und entfernen.
u
Die Schraube (2) lösen und entfernen
u
(die vordere Schraube muss entfernt
werden).
ACHTUNG
Mi t den Kunststoffteilen und den
lackierten Teilen vorsichtig umgehen,
sie nicht aufschleifen lassen oder
anderweitig beschädigen.
Die Seitenabdeckung (3) abnehmen.
u
82
Einsatz und Instandhaltung RSV 1000 R - RSV 1000 R FACTORY
WICHTIG
Montage sicherstellen, dass die vorderen
Haken korrekt positioniert sind.
Die gleichen Arbeitsschritte für die
Abnahme der anderen Seitenabdeckung
ausüben.
WICHTIG
S e i t e n a b d e c k u n g
S i t z b a n k s c h l o s s
Soziussitzbankabdeckung fest montiert.
Für die eventuell erforderliche vollständige
A b n a h m e , d e n B o w d e n z u g v o n d er
V e r r i e g e l u n g
Seitenverkleidung aushaken.
D E R
Bei der erneuten
An der linken
b l e i b t d a s
o d e r d i e
i n n e n a n d e r
ABNAHME DER OBEREN
FRONTVERKLEIDUNG
Die beiden Schrauben (1) lösen und
Die Befestigungsschraube (2) lösen
Die
Mi t den Kunststoffteilen und den
lackierten Teilen vorsichtig umgehen,
sie nicht aufschleifen lassen oder
anderweitig beschädigen.
2 1
entfernen.
und entfernen.
Seitenverkleidung
abdrücken, um so die Frontverkleidung
lösen zu können.
ACHTUNG
vorsichtig
