Hinterrad - Aprilia Rsv 1000 R 2005 Bedienungsanleitung

1
2

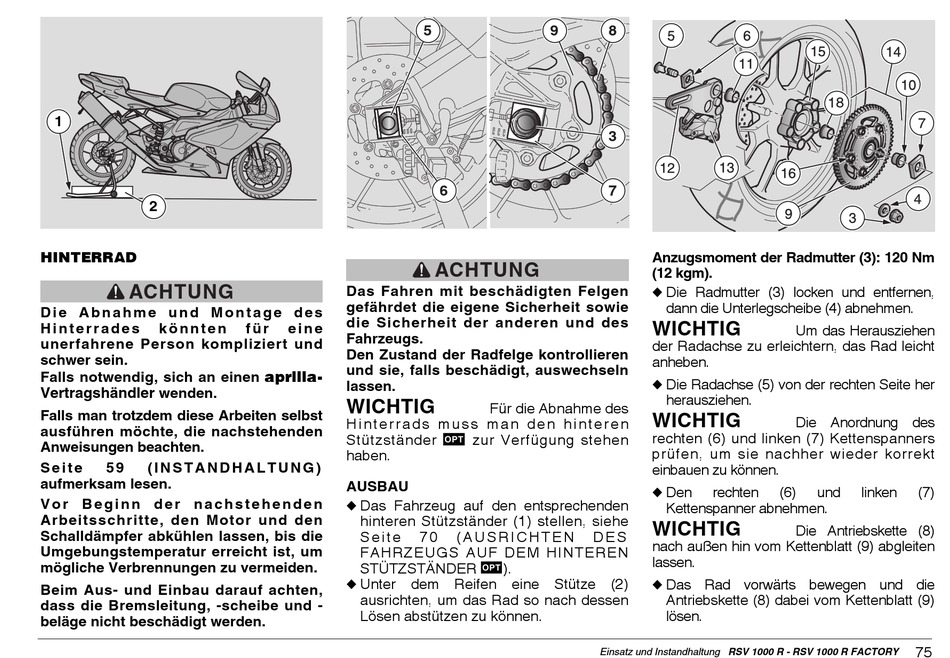

HINTERRAD

ACHTUNG
D i e A b n a h m e u n d M o n t a g e d e s
H i n t e r r a d e s k ö n n t e n
unerfahrene Person kompliziert und
schwer sein.
Falls notwendig, sich an einen aprilia-
Vertragshändler wenden.
Falls man trotzdem diese Arbeiten selbst
ausführen möchte, die nachstehenden
Anweisungen beachten.
S e i t e 5 9 ( I N S T A N D H A L T U N G )
aufmerksam lesen.
V o r B e g i n n d e r n a c h s t e h e n d e n
Arbeitsschritte, den Motor und den
Schalldämpfer abkühlen lassen, bis die
Umgebungstemperatur erreicht ist, um
mögliche Verbrennungen zu vermeiden.
Beim Aus- und Einbau darauf achten,
dass die Bremsleitung, -scheibe und -
beläge nicht beschädigt werden.
5
Das Fahren mit beschädigten Felgen
gefährdet die eigene Sicherheit sowie
die Sicherheit der anderen und des
f ü r e i n e
Fahrzeugs.
Den Zustand der Radfelge kontrollieren
und sie, falls beschädigt, auswechseln
lassen.
WICHTIG
H i n t e r r a d s m u s s m a n d e n h i n t e r e n
Stützständer  zur Verfügung stehen
haben.
AUSBAU
Das Fahrzeug auf den entsprechenden
u
hinteren Stützständer (1) stellen, siehe
S e i t e 7 0
FAHRZEUGS AUF DEM HINTEREN
STÜTZSTÄNDER ).
Unter dem Reifen eine Stütze (2)
u
ausrichten, um das Rad so nach dessen
Lösen abstützen zu können.
9 8
3
6 7
ACHTUNG
Für die Abnahme des
( A U S R I C H T E N D E S
Einsatz und Instandhaltung RSV 1000 R - RSV 1000 R FACTORY
18
Anzugsmoment der Radmutter (3): 120 Nm
(12 kgm).
Die Radmutter (3) locken und entfernen,
u
dann die Unterlegscheibe (4) abnehmen.
WICHTIG
Um das Herausziehen
der Radachse zu erleichtern, das Rad leicht
anheben.
Die Radachse (5) von der rechten Seite her
u
herausziehen.
WICHTIG
Die Anordnung des
rechten (6) und linken (7) Kettenspanners
prüfen, um sie nachher wieder korrekt
einbauen zu können.
u Den rechten (6) und
Kettenspanner abnehmen.
WICHTIG
Die Antriebskette (8)
nach außen hin vom Kettenblatt (9) abgleiten
lassen.
u Das Rad vorwärts bewegen und die
Antriebskette (8) dabei vom Kettenblatt (9)
lösen.
linken (7)
75
