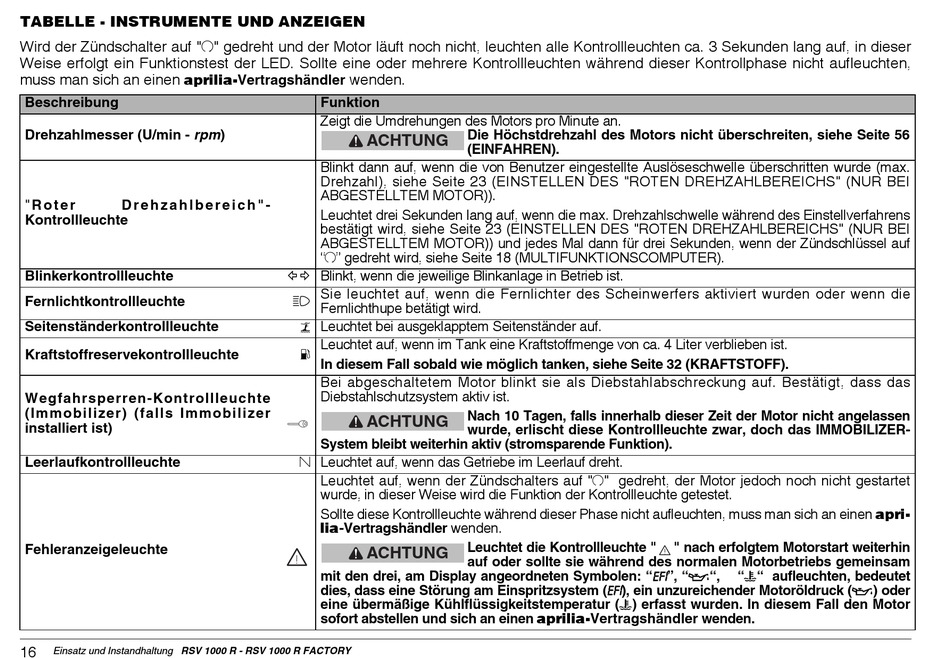

TABELLE - INSTRUMENTE UND ANZEIGEN

Wird der Zündschalter auf "" gedreht und der Motor läuft noch nicht, leuchten alle Kontrollleuchten ca. 3 Sekunden lang auf, in dieser
Weise erfolgt ein Funktionstest der LED. Sollte eine oder mehrere Kontrollleuchten während dieser Kontrollphase nicht aufleuchten,
muss man sich an einen aprilia-Vertragshändler
Beschreibung
Drehzahlmesser (U/min - rpm)
" R o t e r
D r e h z a h l b e r e i c h " -
Kontrollleuchte
Blinkerkontrollleuchte
Fernlichtkontrollleuchte
Seitenständerkontrollleuchte
Kraftstoffreservekontrollleuchte
Wegfahrsperren-Kontrollleuchte
(Immobilizer) (falls Immobilizer
installiert ist)
Leerlaufkontrollleuchte
Fehleranzeigeleuchte
16
Einsatz und Instandhaltung RSV 1000 R - RSV 1000 R FACTORY
wenden.
Funktion
Zeigt die Umdrehungen des Motors pro Minute an.
ACHTUNG
Blinkt dann auf, wenn die von Benutzer eingestellte Auslöseschwelle überschritten wurde (max.
Drehzahl), siehe Seite 23 (EINSTELLEN DES "ROTEN DREHZAHLBEREICHS" (NUR BEI
ABGESTELLTEM MOTOR)).
Leuchtet drei Sekunden lang auf, wenn die max. Drehzahlschwelle während des Einstellverfahrens
bestätigt wird, siehe Seite 23 (EINSTELLEN DES "ROTEN DREHZAHLBEREICHS" (NUR BEI
ABGESTELLTEM MOTOR)) und jedes Mal dann für drei Sekunden, wenn der Zündschlüssel auf
≈∆ gedreht wird, siehe Seite 18 (MULTIFUNKTIONSCOMPUTER).
 Blinkt, wenn die jeweilige Blinkanlage in Betrieb ist.
Sie leuchtet auf, wenn die Fernlichter des Scheinwerfers aktiviert wurden oder wenn die

Fernlichthupe betätigt wird.
 Leuchtet bei ausgeklapptem Seitenständer auf.
Leuchtet auf, wenn im Tank eine Kraftstoffmenge von ca. 4 Liter verblieben ist.

In diesem Fall sobald wie möglich tanken, siehe Seite 32 (KRAFTSTOFF).
Bei abgeschaltetem Motor blinkt sie als Diebstahlabschreckung auf. Bestätigt, dass das
Diebstahlschutzsystem aktiv ist.
ACHTUNG
System bleibt weiterhin aktiv (stromsparende Funktion).
 Leuchtet auf, wenn das Getriebe im Leerlauf dreht.
Leuchtet auf, wenn der Zündschalters auf "" gedreht, der Motor jedoch noch nicht gestartet
wurde, in dieser Weise wird die Funktion der Kontrollleuchte getestet.
Sollte diese Kontrollleuchte während dieser Phase nicht aufleuchten, muss man sich an einen apri-
lia-Vertragshändler wenden.
ACHTUNG
mit den drei, am Display angeordneten Symbolen: "efi", "", "" aufleuchten, bedeutet
dies, dass eine Störung am Einspritzsystem (efi), ein unzureichender Motoröldruck () oder
eine übermäßige Kühlflüssigkeitstemperatur () erfasst wurden. In diesem Fall den Motor
sofort abstellen und sich an einen aprilia-Vertragshändler wenden.
Die Höchstdrehzahl des Motors nicht überschreiten, siehe Seite 56
(EINFAHREN).
Nach 10 Tagen, falls innerhalb dieser Zeit der Motor nicht angelassen
wurde, erlischt diese Kontrollleuchte zwar, doch das IMMOBILIZER-
Leuchtet die Kontrollleuchte "
auf oder sollte sie während des normalen Motorbetriebs gemeinsam
" nach erfolgtem Motorstart weiterhin
