Installation Du Systéme - Denon AVR-550SD, SYS-550SD Bedienungsanleitung

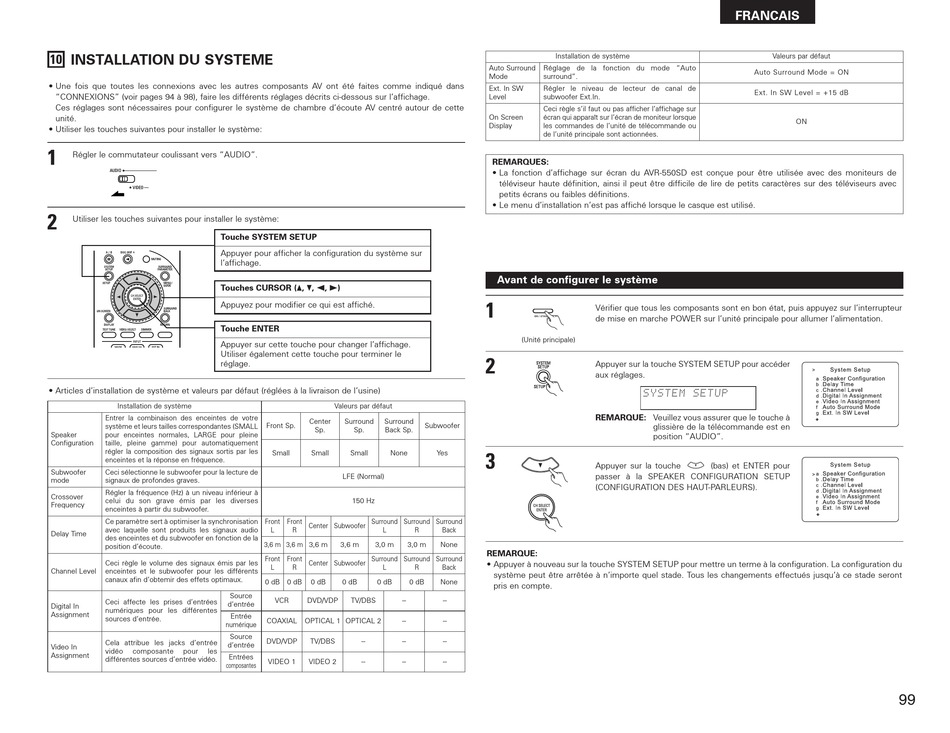

10 INSTALLATION DU SYSTEME
• Une fois que toutes les connexions avec les autres composants AV ont été faites comme indiqué dans
"CONNEXIONS" (voir pages 94 à 98), faire les différents réglages décrits ci-dessous sur l'affichage.
Ces réglages sont nécessaires pour configurer le système de chambre d'écoute AV centré autour de cette
unité.
• Utiliser les touches suivantes pour installer le système:
1
Régler le commutateur coulissant vers "AUDIO".
2
Utiliser les touches suivantes pour installer le système:
Touche SYSTEM SETUP
Appuyer pour afficher la configuration du système sur
l'affichage.
Touches CURSOR (
Appuyez pour modifier ce qui est affiché.
Touche ENTER
Appuyer sur cette touche pour changer l'affichage.
Utiliser également cette touche pour terminer le
réglage.
• Articles d'installation de système et valeurs par défaut (réglées à la livraison de l'usine)
Installation de système
Entrer la combinaison des enceintes de votre
système et leurs tailles correspondantes (SMALL
Speaker pour enceintes normales, LARGE pour pleine
Configuration taille, pleine gamme) pour automatiquement
régler la composition des signaux sortis par les
enceintes et la réponse en fréquence.
Subwoofer Ceci sélectionne le subwoofer pour la lecture de
mode signaux de profondes graves.
Régler la fréquence (Hz) à un niveau inférieur à
Crossover
celui du son grave émis par les diverses
Frequency
enceintes à partir du subwoofer.
Ce paramètre sert à optimiser la synchronisation
avec laquelle sont produits les signaux audio
Delay Time
des enceintes et du subwoofer en fonction de la
position d'écoute.
Ceci règle le volume des signaux émis par les
Channel Level enceintes et le subwoofer pour les différents
canaux afin d'obtemir des effets optimaux.
Ceci affecte les prises d'entrées
Digital In
numériques pour les différentes
Assignment
sources d'entrée.
numérique
Cela attribue les jacks d'entrée
Video In
vidéo composante pour les
Assignment
différentes sources d'entrée vidéo.
composantes
, , , )
• ª 0 1
Valeurs par défaut
Center Surround Surround
Front Sp.
Sp. Sp. Back Sp.
Small Small Small None
LFE (Normal)
150 Hz
Front Front Surround Surround
Center Subwoofer
L R L
3,6 m 3,6 m 3,6 m 3,6 m 3,0 m
Front Front Surround Surround
Center Subwoofer
L R L
0 dB 0 dB 0 dB 0 dB 0 dB
Source
VCR DVD/VDP TV/DBS --
d'entrée
Entrée
COAXIAL OPTICAL 1 OPTICAL 2 --
Source
DVD/VDP TV/DBS -- --
d'entrée
Entrées
VIDEO 1 VIDEO 2 -- --
Installation de système
Auto Surround Réglage de la fonction du mode "Auto
Mode surround".
Ext. In SW Régler le niveau de lecteur de canal de
Level subwoofer Ext.In.
Ceci règle s'il faut ou pas afficher l'affichage sur
On Screen écran qui apparaît sur l'écran de moniteur lorsque
Display les commandes de l'unité de télécommande ou
de l'unité principale sont actionnées.
REMARQUES:
• La fonction d'affichage sur écran du AVR-550SD est conçue pour être utilisée avec des moniteurs de
téléviseur haute définition, ainsi il peut être difficile de lire de petits caractères sur des téléviseurs avec
petits écrans ou faibles définitions.
• Le menu d'installation n'est pas affiché lorsque le casque est utilisé.
Avant de configurer le système
1
(Unité principale)
2
Subwoofer
Yes
3
Surround
R Back
3,0 m None
REMARQUE:
Surround
• Appuyer à nouveau sur la touche SYSTEM SETUP pour mettre un terme à la configuration. La configuration du
R Back
système peut être arrêtée à n'importe quel stade. Tous les changements effectués jusqu'à ce stade seront
0 dB None
pris en compte.
--
--
--
--
FRANCAIS
Valeurs par défaut
Auto Surround Mode = ON
Ext. In SW Level = +15 dB
Vérifier que tous les composants sont en bon état, puis appuyez sur l'interrupteur
de mise en marche POWER sur l'unité principale pour allumer l'alimentation.
Appuyer sur la touche SYSTEM SETUP pour accéder
aux réglages.
SYSTE M SETUP
REMARQUE: Veuillez vous assurer que le touche à
glissière de la télécommande est en
position "AUDIO".
Appuyer sur la touche (bas) et ENTER pour
passer à la SPEAKER CONFIGURATION SETUP
(CONFIGURATION DES HAUT-PARLEURS).
ON
99
