FRANCAIS
8

CONNEXIONS

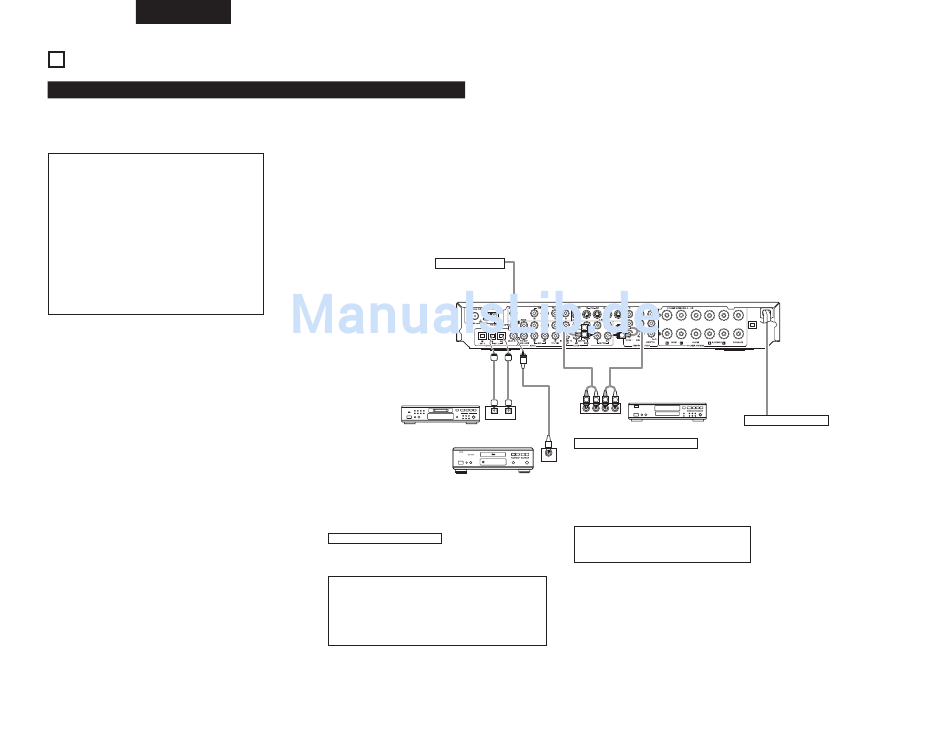

Connexion de composants audio
• Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.
L'alimentation vers ces prises de courant est allumée ou éteinte lorsque l'alimentation est commutée entre on
(allumé) et standby (veille) à partir de la télécommande ou du commutateur d'alimentation.
• Ne pas brancher les Cordon Secteur avant d'avoir
terminé toutes les connexions.
• S'assurer de connecter correctement les canaux,
gauche (L) avec gauche (L) et droit (R) avec droit (R).
• Insérer les fiches correctement. Des connexions
incomplètes peuvent provoquer du bruit.
• Remarquer que le groupement de cordons à fiches à
broche avec des Cordon Secteur ou le fait de les
placer près de transformateurs de puissance peut
provoquer un bourdonnement ou du bruit.
• Du bruit ou un ronflement peut être généré si un
appareil audio connecté est utilisé indépendamment
sans que cet appareil soit allumé. Si cela se produit,
allumer cet appareil.
94
Prises Subwoofer
Connecter le subwoofer de l'amplificateur
interne à la borne de subwoofer. (Se reporter à
la page 98.)
Enregistreur de MD, Enregistreur de
CD ou autre composant équipé de
prise d'entrée/sortie numérique
B
OUTPUT INPUT
OPTICAL
DIGITAL AUDIO DIGITAL AUDIO
Lecteur de CD ou autre composant
équipé de prises de sortie numérique
Connexion aux prises DIGITAL
Utiliser ces prises pour les connexions à un appareil audio (vidéo)
équipés d'une sortie numérique. Se référer aux page 102 pour les
instructions concernant la mise en place de cette borne.
REMARQUES:
• Utiliser des cordons à fiche à broche pour câble de 75 Ω/ohms
pour les connexions coaxiales.
• Utiliser des câbles optiques pour les connexions optiques, en
retirant le capuchon avant la connexion.
• L'unité principale doit être mise sous tension lorsque l'on
enregistre par l'intermédiaire de l'AVR-550SD.
L L L L L L
R R
R R R R
Enregistreur de CD ou
platine cassette
R L R L
B
R L R L
OUTPUT INPUT
Connexion d'une platine cassette
Connexions pour l'enregistrement:
COAXIAL
Connecter les prises d'entrée d'enregistrement (LINE IN ou REC) de la platine
OUTPUT
cassette aux prises de sortie d'enregistrement (CDR/TAPE OUT) de cet appareil
en utilisant des cordons avec fiche à broche.
Connexions pour la lecture:
Connecter les prises de sortie de lecture (LINE OUT ou PB) de la platine cassette
aux prises d'entrée (CDR/TAPE IN) de cet appareil en utilisant des cordons avec
fiche à broche.
REMARQUE:
Si un bruit de ronflement est produit par une
platine cassette, etc. éloigner la platine cassette.
Cordon d'alimentation
230 V CA, 50 Hz
