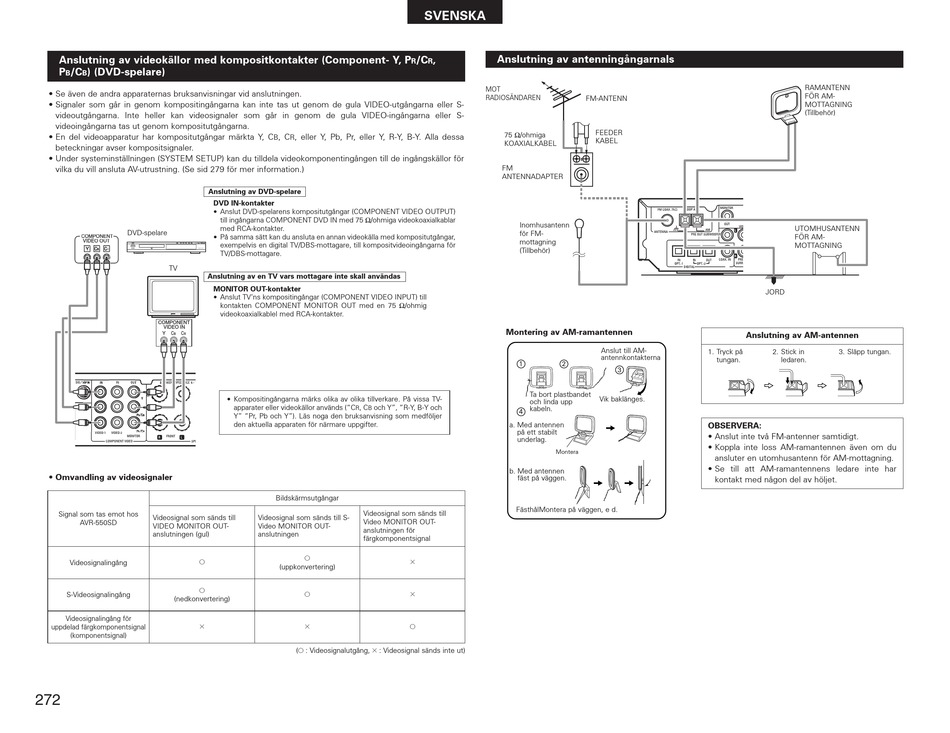

Denon AVR-550SD, SYS-550SD Bedienungsanleitung Seite 272

Anslutning av videokällor med kompositkontakter (Component- Y, P
P /C ) (DVD-spelare)
B B
• Se även de andra apparaternas bruksanvisningar vid anslutningen.
• Signaler som går in genom kompositingångarna kan inte tas ut genom de gula VIDEO-utgångarna eller S-
videoutgångarna. Inte heller kan videosignaler som går in genom de gula VIDEO-ingångarna eller S-
videoingångarna tas ut genom kompositutgångarna.
• En del videoapparatur har kompositutgångar märkta Y, C
beteckningar avser kompositsignaler.
• Under systeminställningen (SYSTEM SETUP) kan du tilldela videokomponentingången till de ingångskällor för
vilka du vill ansluta AV-utrustning. (Se sid 279 för mer information.)
Anslutning av DVD-spelare
DVD IN-kontakter
• Anslut DVD-spelarens kompositutgångar (COMPONENT VIDEO OUTPUT)
DVD-spelare
COMPONENT COMPONENT • På samma sätt kan du ansluta en annan videokälla med kompositutgångar,
VIDEO OUT
TV
Anslutning av en TV vars mottagare inte skall användas
MONITOR OUT-kontakter
• Anslut TV'ns kompositingångar (COMPONENT VIDEO INPUT) till
COMPONENT
VIDEO IN
Y C C
B R
• Omvandling av videosignaler
Signal som tas emot hos
Videosignal som sänds till
AVR-550SD
VIDEO MONITOR OUT-
anslutningen (gul)
C
Videosignalingång
C
S-Videosignalingång
(nedkonvertering)
Videosignalingång för
uppdelad färgkomponentsignal E
(komponentsignal)
272
B , C R , eller Y, Pb, Pr, eller Y, R-Y, B-Y. Alla dessa
till ingångarna COMPONENT DVD IN med 75 Ω/ohmiga videokoaxialkablar
med RCA-kontakter.
exempelvis en digital TV/DBS-mottagare, till kompositvideoingångarna för
TV/DBS-mottagare.
kontakten COMPONENT MONITOR OUT med en 75 Ω/ohmig
videokoaxialkablel med RCA-kontakter.
• Kompositingångarna märks olika av olika tillverkare. På vissa TV-
apparater eller videokällor används ("C R , C B och Y", "R-Y, B-Y och
Y" "Pr, Pb och Y"). Läs noga den bruksanvisning som medföljer
den aktuella apparaten för närmare uppgifter.
Bildskärmsutgångar
Videosignal som sänds till
Videosignal som sänds till S-
Video MONITOR OUT-
Video MONITOR OUT-
anslutningen för
anslutningen
färgkomponentsignal
C
(uppkonvertering)
C
E
(C : Videosignalutgång, E : Videosignal sänds inte ut)
SVENSKA
/C , Anslutning av antenningångarnals
R R
MOT
RADIOSÄNDAREN
FM-ANTENN
75 Ω/ohmiga
KOAXIALKABEL
FM
ANTENNADAPTER
Inomhusantenn
för FM-
mottagning
(Tillbehör)
Montering av AM-ramantennen
1 2
Ta bort plastbandet
och linda upp
kabeln.
4
a. Med antennen
på ett stabilt
underlag.
Montera
b. Med antennen
fäst på väggen.
FästhålMontera på väggen, e d.
E
E
C
FEEDER
KABEL
JORD
Anslutning av AM-antennen
Anslut till AM-
1. Tryck på 2. Stick in
antennkontakterna
tungan.
3
Vik baklänges.
OBSERVERA:
• Anslut inte två FM-antenner samtidigt.
• Koppla inte loss AM-ramantennen även om du
ansluter en utomhusantenn för AM-mottagning.
• Se till att AM-ramantennens ledare inte har
kontakt med någon del av höljet.
RAMANTENN
FÖR AM-
MOTTAGNING
(Tillbehör)
UTOMHUSANTENN
FÖR AM-
MOTTAGNING
3. Släpp tungan.
ledaren.
