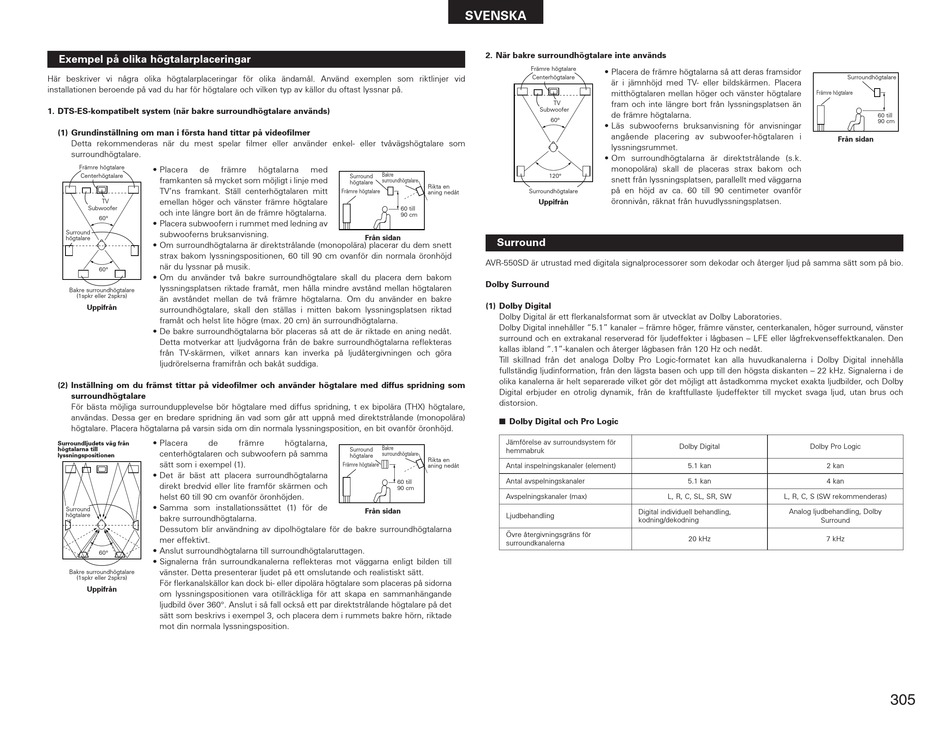

Exempel på olika högtalarplaceringar
Här beskriver vi några olika högtalarplaceringar för olika ändamål. Använd exemplen som riktlinjer vid
installationen beroende på vad du har för högtalare och vilken typ av källor du oftast lyssnar på.
1. DTS-ES-kompatibelt system (när bakre surroundhögtalare används)
(1) Grundinställning om man i första hand tittar på videofilmer
Detta rekommenderas när du mest spelar filmer eller använder enkel- eller tvåvägshögtalare som
surroundhögtalare.
Främre högtalare
• Placera de främre
Centerhögtalare
framkanten så mycket som möjligt i linje med
TV'ns framkant. Ställ centerhögtalaren mitt
emellan höger och vänster främre högtalare
TV
Subwoofer
och inte längre bort än de främre högtalarna.
60°
• Placera subwoofern i rummet med ledning av
Surround
subwooferns bruksanvisning.
högtalare
• Om surroundhögtalarna är direktstrålande (monopolära) placerar du dem snett
strax bakom lyssningspositionen, 60 till 90 cm ovanför din normala öronhöjd
när du lyssnar på musik.
60°
• Om du använder två bakre surroundhögtalare skall du placera dem bakom
lyssningsplatsen riktade framåt, men hålla mindre avstånd mellan högtalaren
Bakre surroundhögtalare
(1spkr eller 2spkrs)
än avståndet mellan de två främre högtalarna. Om du använder en bakre
Uppifrån
surroundhögtalare, skall den ställas i mitten bakom lyssningsplatsen riktad
framåt och helst lite högre (max. 20 cm) än surroundhögtalarna.
• De bakre surroundhögtalarna bör placeras så att de är riktade en aning nedåt.
Detta motverkar att ljudvågorna från de bakre surroundhögtalarna reflekteras
från TV-skärmen, vilket annars kan inverka på ljudåtergivningen och göra
ljudrörelserna framifrån och bakåt suddiga.
(2) Inställning om du främst tittar på videofilmer och använder högtalare med diffus spridning som
surroundhögtalare
För bästa möjliga surroundupplevelse bör högtalare med diffus spridning, t ex bipolära (THX) högtalare,
användas. Dessa ger en bredare spridning än vad som går att uppnå med direktstrålande (monopolära)
högtalare. Placera högtalarna på varsin sida om din normala lyssningsposition, en bit ovanför öronhöjd.
• Placera de
Surroundljudets väg från
högtalarna till
centerhögtalaren och subwoofern på samma
lyssningspositionen
sätt som i exempel (1).
• Det är bäst att placera surroundhögtalarna
direkt bredvid eller lite framför skärmen och
helst 60 till 90 cm ovanför öronhöjden.
• Samma som installationssättet (1) för de
Surround
högtalare
bakre surroundhögtalarna.
Dessutom blir användning av dipolhögtalare för de bakre surroundhögtalarna
mer effektivt.
• Anslut surroundhògtalarna till surroundhögtalaruttagen.
60°
• Signalerna från surroundkanalerna reflekteras mot väggarna enligt bilden till
Bakre surroundhögtalare vänster. Detta presenterar ljudet på ett omslutande och realistiskt sätt.
(1spkr eller 2spkrs)
För flerkanalskällor kan dock bi- eller dipolära högtalare som placeras på sidorna
Uppifrån
om lyssningspositionen vara otillräckliga för att skapa en sammanhängande
ljudbild över 360°. Anslut i så fall också ett par direktstrålande högtalare på det
sätt som beskrivs i exempel 3, och placera dem i rummets bakre hörn, riktade
mot din normala lyssningsposition.
högtalarna med
Bakre
Surround
surroundhögtalare
högtalare
Främre högtalare
60 till
90 cm
Från sidan
främre högtalarna,
Bakre
Surround
surroundhögtalare
högtalare
Främre högtalare
60 till
90 cm
Från sidan
SVENSKA
2. När bakre surroundhögtalare inte används
Främre högtalare
• Placera de främre högtalarna så att deras framsidor
Centerhögtalare
TV
Subwoofer
60°
• Läs subwooferns bruksanvisning för anvisningar
• Om surroundhögtalarna är direktstrålande (s.k.
120°
Rikta en
Surroundhögtalare
aning nedåt
Uppifrån
Surround
AVR-550SD är utrustad med digitala signalprocessorer som dekodar och återger ljud på samma sätt som på bio.
Dolby Surround
(1) Dolby Digital
Dolby Digital är ett flerkanalsformat som är utvecklat av Dolby Laboratories.
Dolby Digital innehåller "5.1" kanaler – främre höger, främre vänster, centerkanalen, höger surround, vänster
surround och en extrakanal reserverad för ljudeffekter i lågbasen – LFE eller lågfrekvenseffektkanalen. Den
kallas ibland ".1"-kanalen och återger lågbasen från 120 Hz och nedåt.
Till skillnad från det analoga Dolby Pro Logic-formatet kan alla huvudkanalerna i Dolby Digital innehålla
fullständig ljudinformation, från den lägsta basen och upp till den högsta diskanten – 22 kHz. Signalerna i de
olika kanalerna är helt separerade vilket gör det möjligt att åstadkomma mycket exakta ljudbilder, och Dolby
Digital erbjuder en otrolig dynamik, från de kraftfullaste ljudeffekter till mycket svaga ljud, utan brus och
distorsion.
2 Dolby Digital och Pro Logic
Jämförelse av surroundsystem för
hemmabruk
Rikta en
aning nedåt Antal inspelningskanaler (element)
Antal avspelningskanaler
Avspelningskanaler (max)
Ljudbehandling
Övre återgivningsgräns för
surroundkanalerna
är i jämnhöjd med TV- eller bildskärmen. Placera
mitthögtalaren mellan höger och vänster högtalare
fram och inte längre bort från lyssningsplatsen än
de främre högtalarna.
angående placering av subwoofer-högtalaren i
lyssningsrummet.
monopolära) skall de placeras strax bakom och
snett från lyssningsplatsen, parallellt med väggarna
på en höjd av ca. 60 till 90 centimeter ovanför
öronnivån, räknat från huvudlyssningsplatsen.
Dolby Digital
5.1 kan
5.1 kan
L, R, C, SL, SR, SW L, R, C, S (SW rekommenderas)
Digital individuell behandling, Analog ljudbehandling, Dolby
kodning/dekodning
20 kHz
Surroundhögtalare
Främre högtalare
60 till
90 cm
Från sidan
Dolby Pro Logic
2 kan
4 kan
Surround
7 kHz
305
