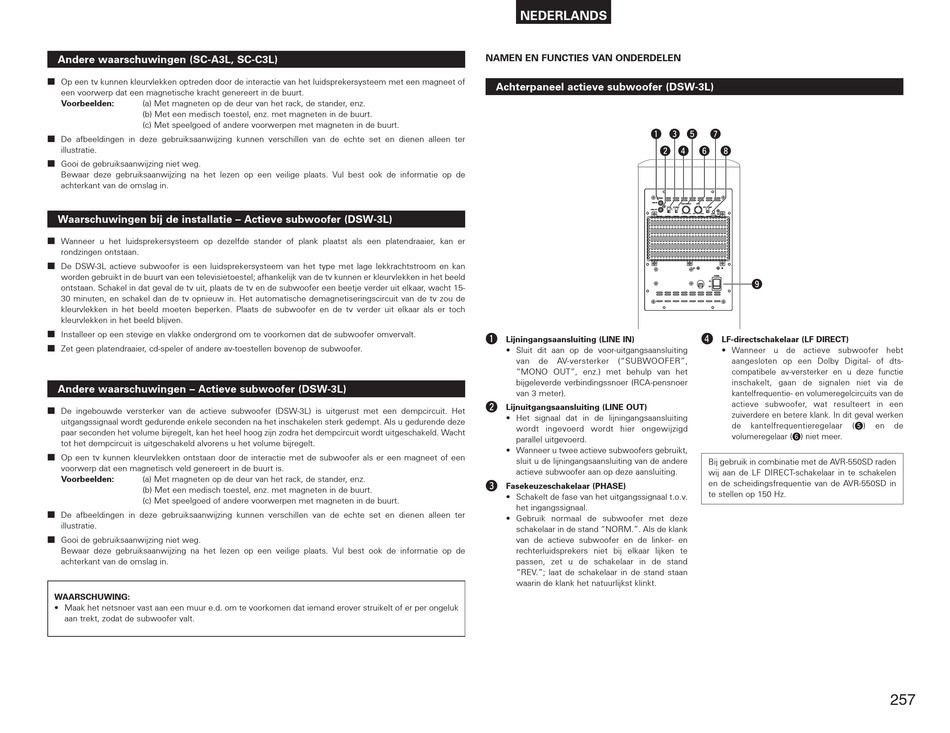

Namen En Functies Van Onderdelen - Denon AVR-550SD, SYS-550SD Bedienungsanleitung

Andere waarschuwingen (SC-A3L, SC-C3L)
2 Op een tv kunnen kleurvlekken optreden door de interactie van het luidsprekersysteem met een magneet of
een voorwerp dat een magnetische kracht genereert in de buurt.
Voorbeelden: (a) Met magneten op de deur van het rack, de stander, enz.
(b) Met een medisch toestel, enz. met magneten in de buurt.
(c) Met speelgoed of andere voorwerpen met magneten in de buurt.
2 De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van de echte set en dienen alleen ter
illustratie.
2 Gooi de gebruiksaanwijzing niet weg.
Bewaar deze gebruiksaanwijzing na het lezen op een veilige plaats. Vul best ook de informatie op de
achterkant van de omslag in.
Waarschuwingen bij de installatie – Actieve subwoofer (DSW-3L)
2 Wanneer u het luidsprekersysteem op dezelfde stander of plank plaatst als een platendraaier, kan er
rondzingen ontstaan.
2 De DSW-3L actieve subwoofer is een luidsprekersysteem van het type met lage lekkrachtstroom en kan
worden gebruikt in de buurt van een televisietoestel; afhankelijk van de tv kunnen er kleurvlekken in het beeld
ontstaan. Schakel in dat geval de tv uit, plaats de tv en de subwoofer een beetje verder uit elkaar, wacht 15-
30 minuten, en schakel dan de tv opnieuw in. Het automatische demagnetiseringscircuit van de tv zou de
kleurvlekken in het beeld moeten beperken. Plaats de subwoofer en de tv verder uit elkaar als er toch
kleurvlekken in het beeld blijven.
2 Installeer op een stevige en vlakke ondergrond om te voorkomen dat de subwoofer omvervalt.
2 Zet geen platendraaier, cd-speler of andere av-toestellen bovenop de subwoofer.
Andere waarschuwingen – Actieve subwoofer (DSW-3L)
2 De ingebouwde versterker van de actieve subwoofer (DSW-3L) is uitgerust met een dempcircuit. Het
uitgangssignaal wordt gedurende enkele seconden na het inschakelen sterk gedempt. Als u gedurende deze
paar seconden het volume bijregelt, kan het heel hoog zijn zodra het dempcircuit wordt uitgeschakeld. Wacht
tot het dempcircuit is uitgeschakeld alvorens u het volume bijregelt.
2 Op een tv kunnen kleurvlekken ontstaan door de interactie met de subwoofer als er een magneet of een
voorwerp dat een magnetisch veld genereert in de buurt is.
Voorbeelden: (a) Met magneten op de deur van het rack, de stander, enz.
(b) Met een medisch toestel, enz. met magneten in de buurt.
(c) Met speelgoed of andere voorwerpen met magneten in de buurt.
2 De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van de echte set en dienen alleen ter
illustratie.
2 Gooi de gebruiksaanwijzing niet weg.
Bewaar deze gebruiksaanwijzing na het lezen op een veilige plaats. Vul best ook de informatie op de
achterkant van de omslag in.
WAARSCHUWING:
• Maak het netsnoer vast aan een muur e.d. om te voorkomen dat iemand erover struikelt of er per ongeluk
aan trekt, zodat de subwoofer valt.
NEDERLANDS

NAMEN EN FUNCTIES VAN ONDERDELEN

Achterpaneel actieve subwoofer (DSW-3L)
q
w
LINE IN
LINE OUT
q
Lijningangsaansluiting (LINE IN)
• Sluit dit aan op de voor-uitgangsaansluiting
van de AV-versterker ("SUBWOOFER",
"MONO OUT", enz.) met behulp van het
bijgeleverde verbindingssnoer (RCA-pensnoer
van 3 meter).
w
Lijnuitgangsaansluiting (LINE OUT)
• Het signaal dat in de lijningangsaansluiting
wordt ingevoerd wordt hier ongewijzigd
parallel uitgevoerd.
• Wanneer u twee actieve subwoofers gebruikt,
sluit u de lijningangsaansluiting van de andere
actieve subwoofer aan op deze aansluiting.
e
Fasekeuzeschakelaar (PHASE)
• Schakelt de fase van het uitgangssignaal t.o.v.
het ingangssignaal.
• Gebruik normaal de subwoofer met deze
schakelaar in de stand "NORM.". Als de klank
van de actieve subwoofer en de linker- en
rechterluidsprekers niet bij elkaar lijken te
passen, zet u de schakelaar in de stand
"REV."; laat de schakelaar in de stand staan
waarin de klank het natuurlijkst klinkt.
e t u
r y i
CROSSOVER(Hz) LEVEL
PHASE LF DIRECT AUTO STANDBY
REV. NORM. ON OFF ON OFF
50 200 MIN MAX ON:GREEN
STANDBY:RED
POWER
o
ON
OFF
r
LF-directschakelaar (LF DIRECT)
• Wanneer u de actieve subwoofer hebt
aangesloten op een Dolby Digital- of dts-
compatibele av-versterker en u deze functie
inschakelt, gaan de signalen niet via de
kantelfrequentie- en volumeregelcircuits van de
actieve subwoofer, wat resulteert in een
zuiverdere en betere klank. In dit geval werken
de kantelfrequentieregelaar
volumeregelaar ( y ) niet meer.
Bij gebruik in combinatie met de AVR-550SD raden
wij aan de LF DIRECT-schakelaar in te schakelen
en de scheidingsfrequentie van de AVR-550SD in
te stellen op 150 Hz.
( t )
en de
257
