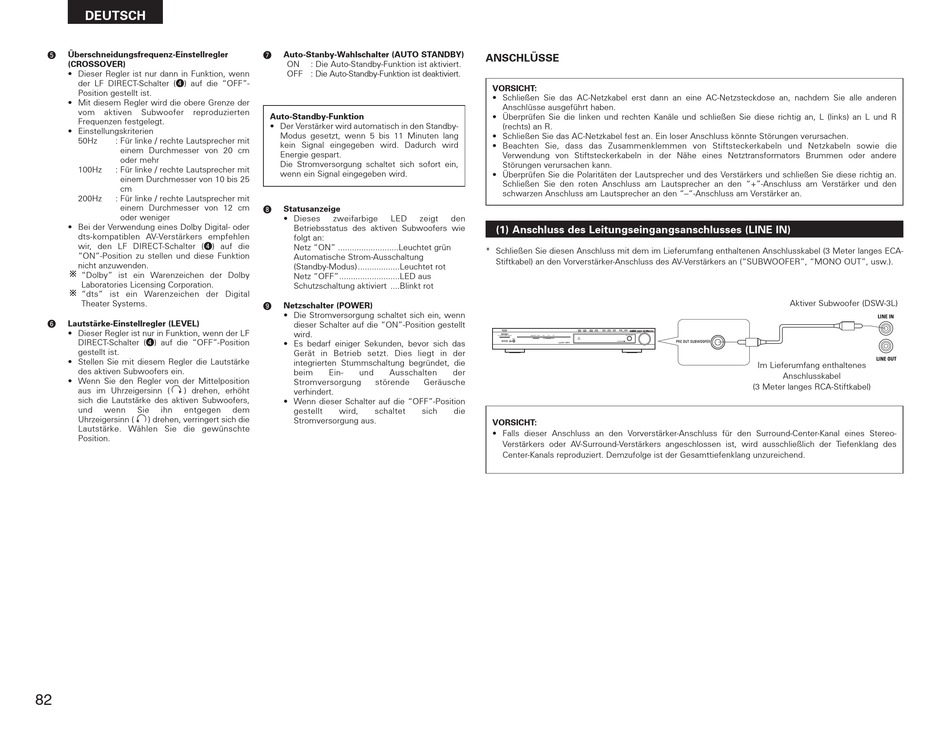

DEUTSCH
t
Überschneidungsfrequenz-Einstellregler
(CROSSOVER)
• Dieser Regler ist nur dann in Funktion, wenn
der LF DIRECT-Schalter (r) auf die "OFF"-
Position gestellt ist.
• Mit diesem Regler wird die obere Grenze der
vom aktiven Subwoofer reproduzierten
Frequenzen festgelegt.
• Einstellungskriterien
50Hz : Für linke / rechte Lautsprecher mit
einem Durchmesser von 20 cm
oder mehr
100Hz : Für linke / rechte Lautsprecher mit
einem Durchmesser von 10 bis 25
cm
200Hz : Für linke / rechte Lautsprecher mit
einem Durchmesser von 12 cm
oder weniger
• Bei der Verwendung eines Dolby Digital- oder
dts-kompatiblen AV-Verstärkers empfehlen
wir, den LF DIRECT-Schalter (r) auf die
"ON"-Position zu stellen und diese Funktion
nicht anzuwenden.
"Dolby" ist ein Warenzeichen der Dolby
Laboratories Licensing Corporation.
"dts" ist ein Warenzeichen der Digital
Theater Systems.
y
Lautstärke-Einstellregler (LEVEL)
• Dieser Regler ist nur in Funktion, wenn der LF
DIRECT-Schalter (r) auf die "OFF"-Position
gestellt ist.
• Stellen Sie mit diesem Regler die Lautstärke
des aktiven Subwoofers ein.
• Wenn Sie den Regler von der Mittelposition
aus im Uhrzeigersinn ( ) drehen, erhöht
sich die Lautstärke des aktiven Subwoofers,
und wenn Sie ihn entgegen
Uhrzeigersinn ( ) drehen, verringert sich die
Lautstärke. Wählen Sie die gewünschte
Position.
82
u
Auto-Stanby-Wahlschalter (AUTO STANDBY)
ON : Die Auto-Standby-Funktion ist aktiviert.
OFF : Die Auto-Standby-Funktion ist deaktiviert.
Auto-Standby-Funktion
• Der Verstärker wird automatisch in den Standby-
Modus gesetzt, wenn 5 bis 11 Minuten lang
kein Signal eingegeben wird. Dadurch wird
Energie gespart.
Die Stromversorgung schaltet sich sofort ein,
wenn ein Signal eingegeben wird.
i
Statusanzeige
• Dieses zweifarbige LED
Betriebsstatus des aktiven Subwoofers wie
folgt an:
Netz "ON" ..........................Leuchtet grün
Automatische Strom-Ausschaltung
(Standby-Modus)..................Leuchtet rot
Netz "OFF"..........................LED aus
Schutzschaltung aktiviert ....Blinkt rot
o
Netzschalter (POWER)
• Die Stromversorgung schaltet sich ein, wenn
dieser Schalter auf die "ON"-Position gestellt
wird.
• Es bedarf einiger Sekunden, bevor sich das
Gerät in Betrieb setzt. Dies liegt in der
integrierten Stummschaltung begründet, die
beim Ein- und Ausschalten
Stromversorgung störende
verhindert.
• Wenn dieser Schalter auf die "OFF"-Position
dem
gestellt wird, schaltet
Stromversorgung aus.
ANSCHLÜSSE
VORSICHT:
• Schließen Sie das AC-Netzkabel erst dann an eine AC-Netzsteckdose an, nachdem Sie alle anderen
Anschlüsse ausgeführt haben.
• Überprüfen Sie die linken und rechten Kanäle und schließen Sie diese richtig an, L (links) an L und R
(rechts) an R.
• Schließen Sie das AC-Netzkabel fest an. Ein loser Anschluss könnte Störungen verursachen.
• Beachten Sie, dass das Zusammenklemmen von Stiftsteckerkabeln und Netzkabeln sowie die
Verwendung von Stiftsteckerkabeln in der Nähe eines Netztransformators Brummen oder andere
Störungen verursachen kann.
• Überprüfen Sie die Polaritäten der Lautsprecher und des Verstärkers und schließen Sie diese richtig an.
Schließen Sie den roten Anschluss am Lautsprecher an den "+"-Anschluss am Verstärker und den
schwarzen Anschluss am Lautsprecher an den "–"-Anschluss am Verstärker an.
zeigt den

(1) Anschluss des Leitungseingangsanschlusses (LINE IN)

* Schließen Sie diesen Anschluss mit dem im Lieferumfang enthaltenen Anschlusskabel (3 Meter langes ECA-
Stiftkabel) an den Vorverstärker-Anschluss des AV-Verstärkers an ("SUBWOOFER", "MONO OUT", usw.).
der
Geräusche
sich die
VORSICHT:
• Falls dieser Anschluss an den Vorverstärker-Anschluss für den Surround-Center-Kanal eines Stereo-
Verstärkers oder AV-Surround-Verstärkers angeschlossen ist, wird ausschließlich der Tiefenklang des
Center-Kanals reproduziert. Demzufolge ist der Gesamttiefenklang unzureichend.
Aktiver Subwoofer (DSW-3L)
Im Lieferumfang enthaltenes
Anschlusskabel
(3 Meter langes RCA-Stiftkabel)
