Sharp VC-2300G Serviceanleitung Seite 175

PWB-E, F, H (LEITERPLATTE-E, F, H)

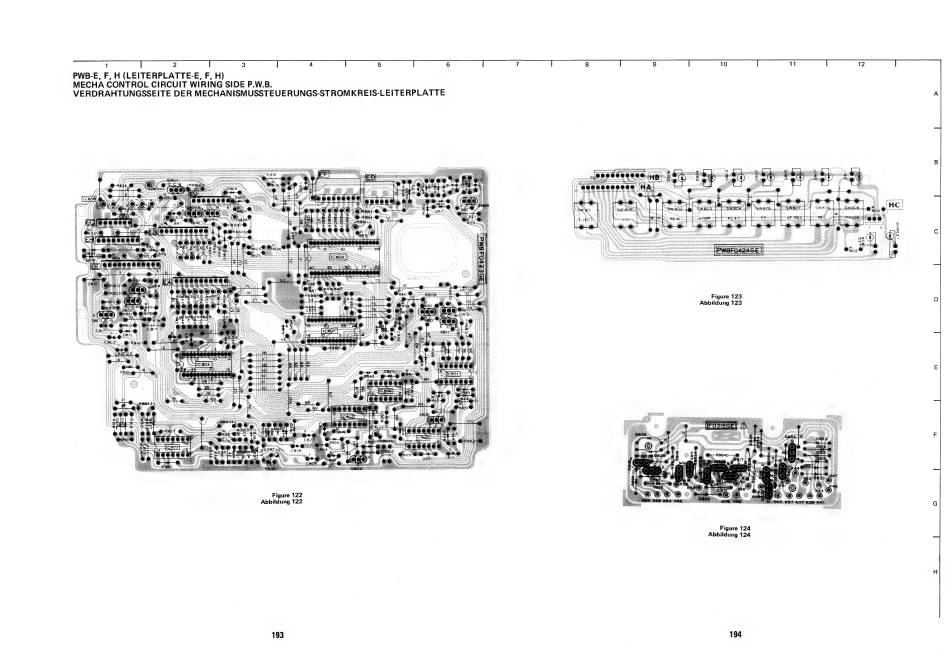

MECHA CONTROL CIRCUIT WIRING SIDE P.W.B.
VERDRAHTUNGSSEITE DER MECHANISMUSSTEUERUNGS-STROMKREIS-LEITERPLATTE
Figure 122
Abbildung 122
193
Figure 123
Abbildung 123
Figure 124
Abbildung 124
194
LE0B09
