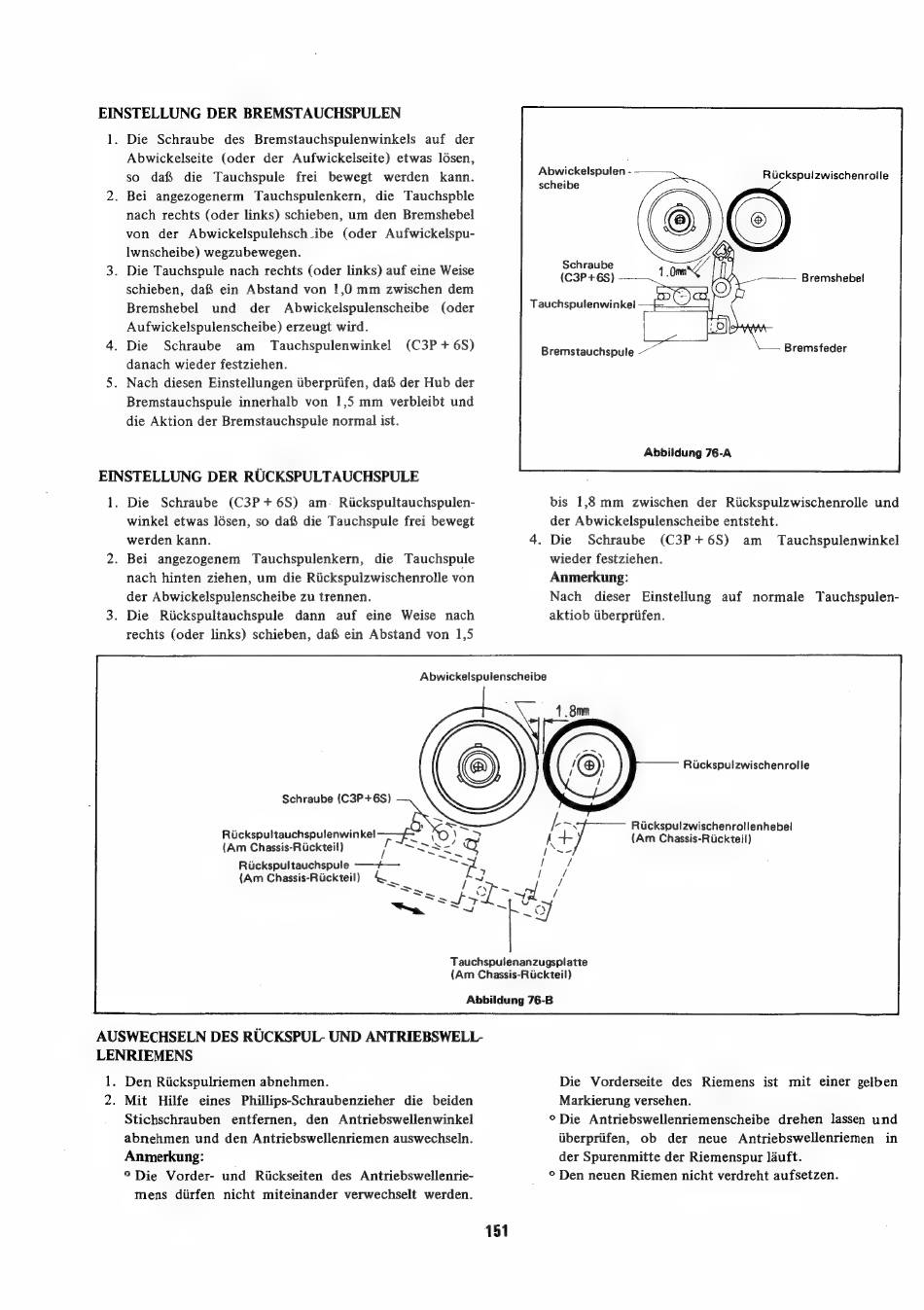

EINSTELLUNG DER BREMSTAUCHSPULEN
1.
Die
Schraube
des
Bremstauchspulenwinkels
auf der
Abwickelseite
(oder der Aufwickelseite)
etwas lésen,
so
daf§
die
Tauchspule
frei
bewegt
werden
kann.
. Bei angezogenerm
Tauchspulenkern,
die Tauchspble
nach rechts (oder links) schieben, um den Bremshebel
von
der
Abwickelspulehsch-ibe
(oder Aufwickelspu-
lwnscheibe) wegzubewegen.
. Die Tauchspule nach rechts (oder links) auf eine Weise
schieben, daf§ ein Abstand von 1,0 mm
zwischen dem
Bremshebel
und
der
Abwickelspulenscheibe
(oder
Aufwickelspulenscheibe) erzeugt wird.
. Die
Schraube
am
Tauchspulenwinkel
(C3P
+ 6S)
danach wieder festziehen.
. Nach diesen Einstellungen iiberprifen, da der Hub der
Bremstauchspule
innerhalb von
1,5 mm
verbleibt und
die Aktion der Bremstauchspule normal ist.
EINSTELLUNG DER RUCKSPULTAUCHSPULE
1.
Die
Schraube
(C3P + 6S)
am _ Riickspultauchspulen-
winkel etwas lésen, so da die Tauchspule frei bewegt
werden kann.
. Bei
angezogenem
Tauchspulenkern,
die
Tauchspule
nach hinten ziehen, um die Riickspulzwischenrolle von
der Abwickelspulenscheibe zu trennen.
. Die
Riickspultauchspule
dann
auf eine
Weise
nach
rechts (oder links) schieben, da® ein Abstand von 1,5
Schraube
(C3P+6S)
Bremsfeder
Abbildung 76-A
bis 1,8 mm
zwischen
der Riickspulzwischenrolle und
der Abwickelspulenscheibe entsteht.
. Die
Schraube
(C3P+6S)
am
Tauchspulenwinkel
wieder festziehen.
Anmerkung:
Nach
dieser
Einstellung
auf
normale
Tauchspulen-
aktiob iiberpriifen.
Abwickelspulenscheibe
Schraube (C3P+6S)
BS
Riickspultauchspulenwinkel FE.
/
(Am Chassis-Rickteil)
Ruckspultauchspule ——+—
(Am Chassis-Riickteil)
qe
Rickspulzwischenrolle
Rickspulzwischenrollenhebel
(Am Chassis-Rickteil)
Tauchspulenanzugsplatte
(Am Chassis-Rickteil)
Abbildung 76-B
AUSWECHSELN DES RUCKSPUL- UND ANTRIEBSWELL-
LENRIEMENS
1.
2.
Den Riickspulriemen abnehmen.
Mit
Hilfe
eines
Phillips-Schraubenzieher
die beiden
Stichschrauben
entfernen,
den
Antriebswellenwinkel
abnehmen und den Antriebswellenriemen auswechseln.
Anmerkung:
° Die Vorder-
und
Rickseiten
des Antriebswellenrie-
mens
diirfen nicht miteinander verwechselt werden.
151
Die
Vorderseite
des
Riemens
ist mit einer gelben
Markierung versehen.
° Die Antriebswellenriemenscheibe
drehen
lassen und
iiberpriifen,
ob
der
neue
Antriebswellenriemen
in
der Spurenmitte der Riemenspur lauft.
© Den neuen Riemen nicht verdreht aufsetzen.
